13901431334 (微信同号)产品材料:母体:碳钢/黄铜 /公头:碳钢/黄铜 /

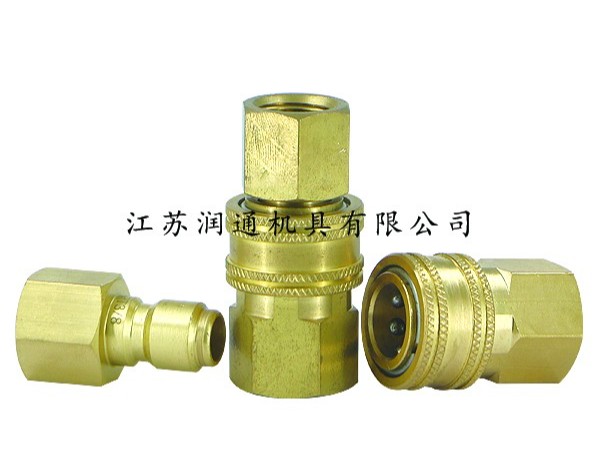

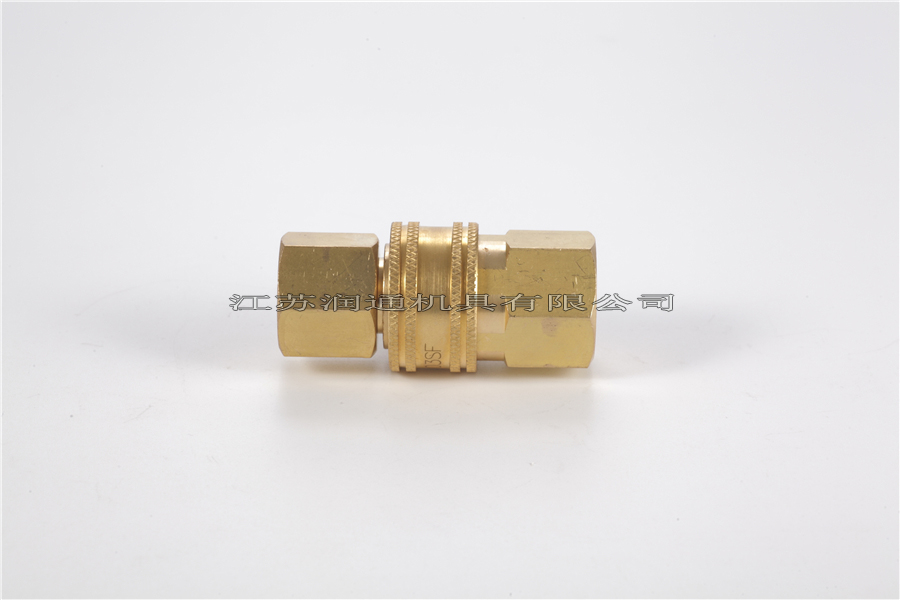

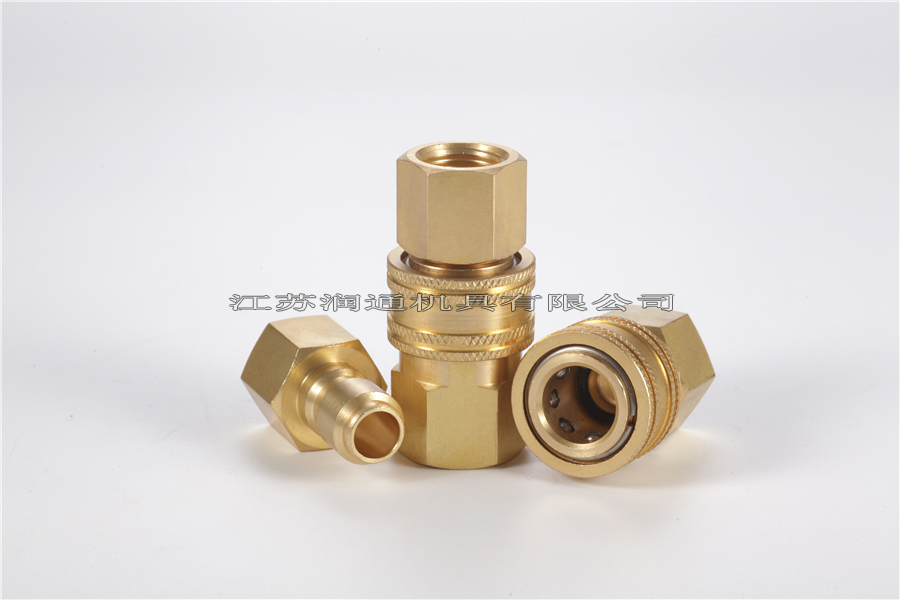

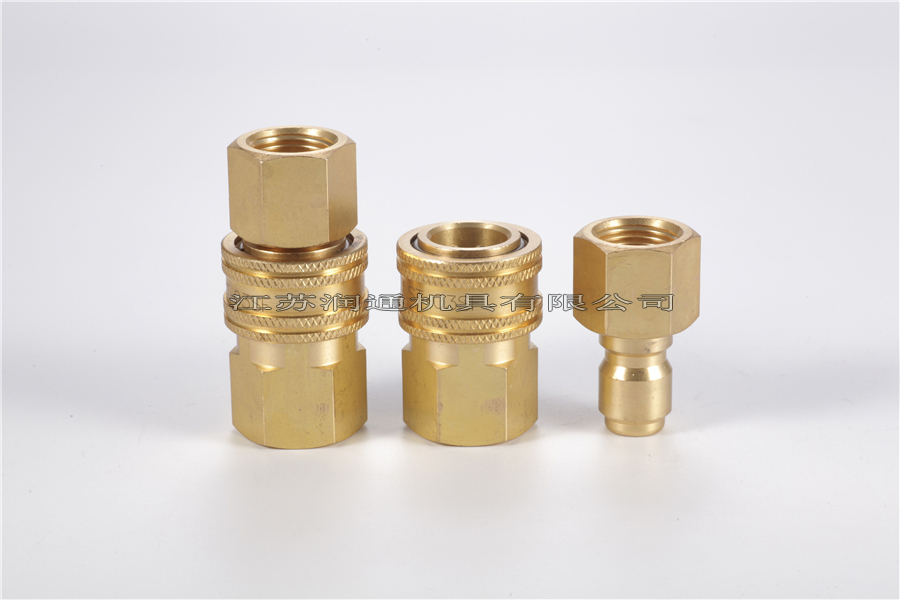

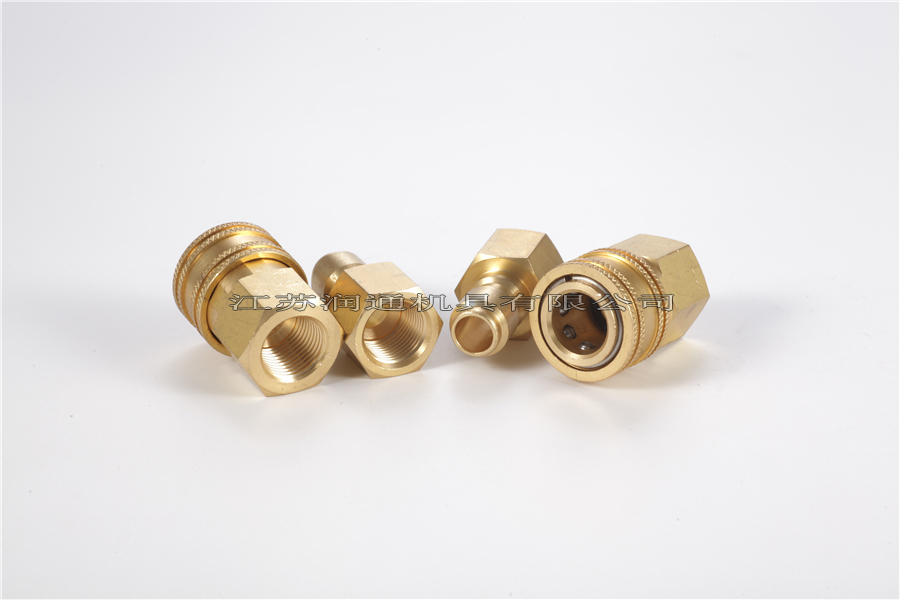

产品描述:无阀系列快速接头
产品应用:HST系列为无阀芯接头,用于需要高流量的应用、高压水和蒸汽冲洗设备、地毯清洁设备及铸模冷却管路方面的应用。其通常用于食品加工、流体及燃料转换生产线
互换性:美国派克(PARKER)ST系列、美国 汉森(HANSEN)ST系列、德国费斯托(FOSTER)FST 系列
13901431334(微信同号)

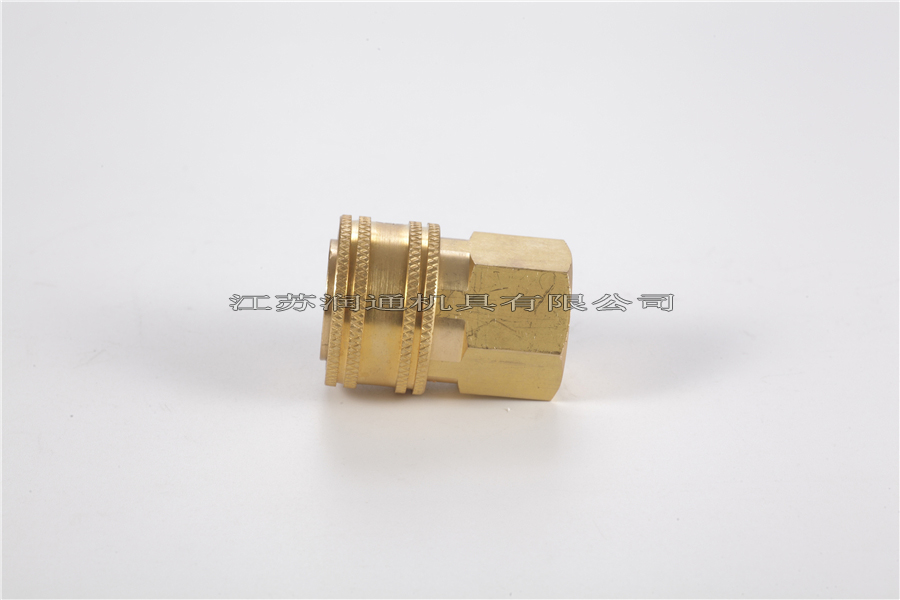

母插座

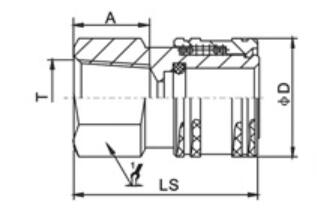

PART NO. | LS |
¢D |
HEX1 | A | T |
HST-01SF | 27 | 18 | 14 | 10 | NPT1/8 |
HST-02SF | 37 | 24 | 19 | 12 | NPT1/4 |

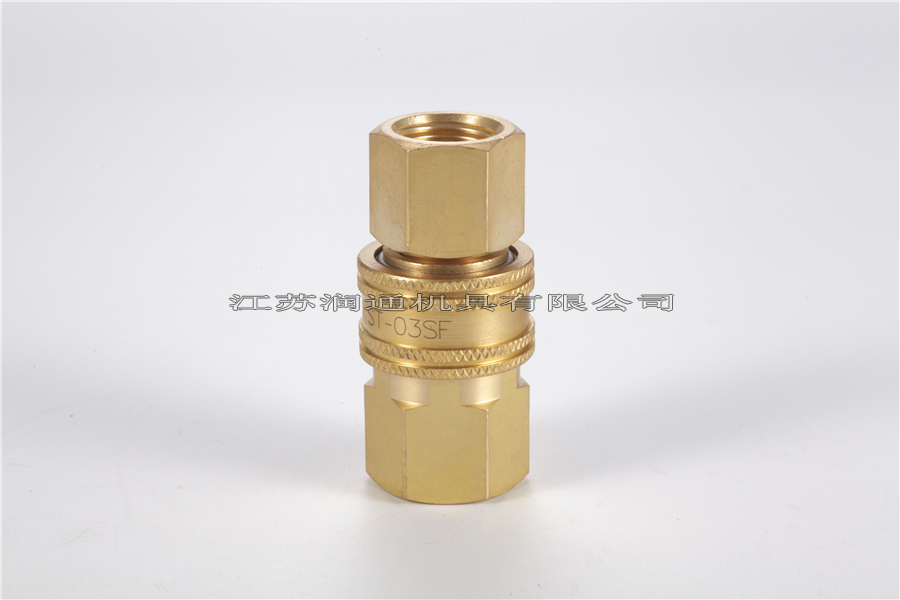

HST-03SF | 41.5 | 29 | 24 | 13 | NPT3/8 |
HST-04SF | 51 | 33 | 29 | 15 | NPT1/2 |
HST-06SF | 53.4 | 40.9 | 38 | 19 | NPT3/4 |
HST-08SF | 66 | 50.5 | 44.45 | 22 | NPT1 |

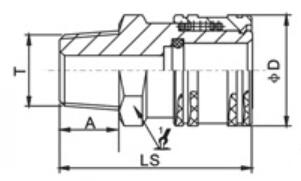

PART NO. | LS |
¢D |
HEX1 | A | T |
HST-01SM | 29 | 18 | 14 | 10 | NPT1/8 |
HST-02SM | 39.5 | 24 | 19 | 12 | NPT1/4 |
HST-03SM | 43 | 29 | 24 | 13 | NPT3/8 |
HST-04SM | 53 | 33 | 29 | 15 | NPT1/2 |
HST-06SM | 56.7 | 40.9 | 38 | 19 | NPT3/4 |
HST-08SM | 61.1 | 50.5 | 44.45 | 24 | NPT1 |

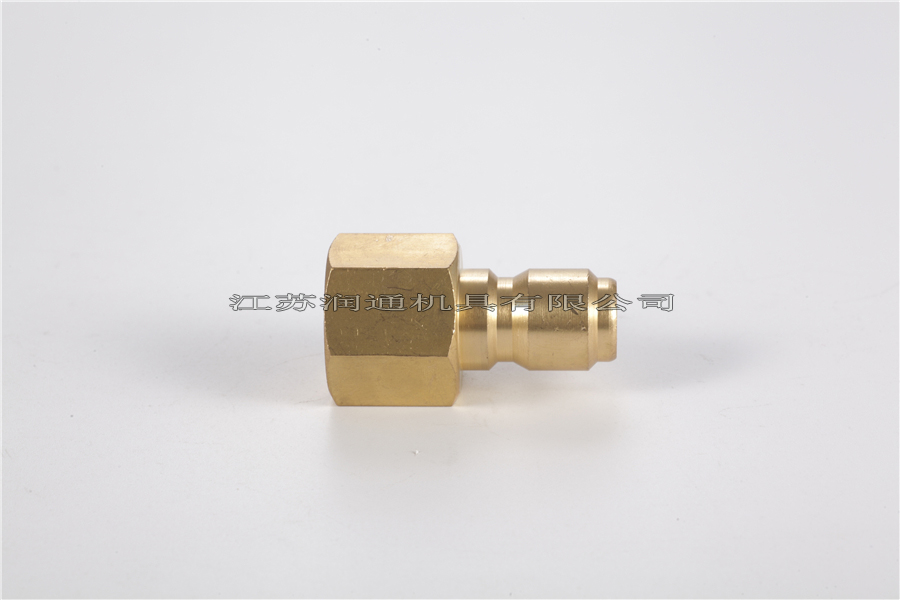

公插头

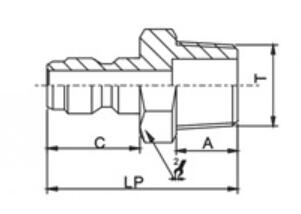

PART NO. | LP | C | HEX2 | A | T |
HST-01PF | 27 | 17 | 14 | 10 | NPT1/8 |
HST-02PF | 37 | 19.5 | 17 | 12 | NPT1/4 |
HST-03PF | 41.5 | 22.5 | 22 | 13 | NPT3/8 |
HST-04PF | 51 | 26 | 27 | 15 | NPT1/2 |
HST-06PF | 562 | 28.5 | 30 | 20 | NPT3/4 |
HST-08PF | 62.4 | 30.5 | 35 | 22 | NPT1 |
PART NO. | LP | C | HEX2 | A | T |
HST-01PM | 29 | 17 | 11 | 10 | NPT1/8 |
HST-02PM | 39.5 | 19.5 | 14 | 12 | NPT1/4 |
HST-03PM | 43 | 22.5 | 17- | 13 | NPT3/8 |
HST-04PM | 53 | 26 | 22 | 15 | NPT1/2 |
HST-06PM | 57.2 | 28.5 | 27 | 19 | NPT3/4 |
HST-08PM | 62.4 | 30.5 | 35 | 22 | NPT1 |
