产品材料:母体:黄铜 / 公头：黄铜 /
产品描述: 符合ISO7241B标准
产品应用:HS-S8系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备、化学品及其他所需的液压应用。
互换性:美国派克（PARKER）60系列、意大利快事达（FASTER） HNV系列、美国爱力克（AEROQUIP）FD45系列、美国汉森（HANSEN）HK系列。
13901431334（微信同号）
HS-S8中压高性能气液快速接头具有以下特性：
产品描述：符合ISO7241B标准
技术优势：接头断开时，阀芯自动闭合，防止泄露。
接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
关键部件经过感应淬火，耐用性高。
稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料制造。
产品应用：HS-S8系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备、化学品及其他所需的液压应用。
互换性：美国派克（PARKER）60 系列、意大利快事达（ FASTER） HNV系列、美国爱力克（ AEROQUIP ）FD45系列、美国汉森（ HANSEN ） HK系列。
技术规范
| 规格（英寸） | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 额定压力（PSI） | 1000 | 1000 | 1000 | 1000 | 1000 |
| 额定流量（GPM） | 3 | 6 | 12 | 28 | 50 |
| 温度范围（标准密封圈） |
-20℃-120℃ |
||||
| 标准密封圈材料 |
丁腈橡胶NBR |
||||

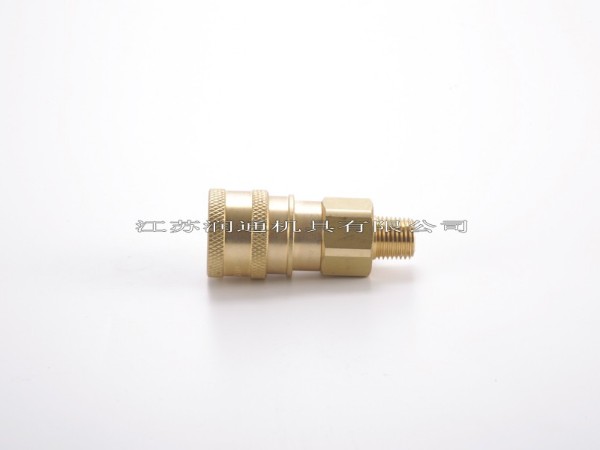

母插座
| ISO | PART NO | LS |
￠D |
HEX1 | A | T |
| 6.3 | HS-S8-02SM | 62.5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | HS-S8-03SM | 68.5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| 12.5 | HS-S8-04SM | 77.5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | HS-S8-06SM | 93.5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | HS-S8-S8SM | 98 | 64.5 | 41 | 20 | ZG1 NPT1 |

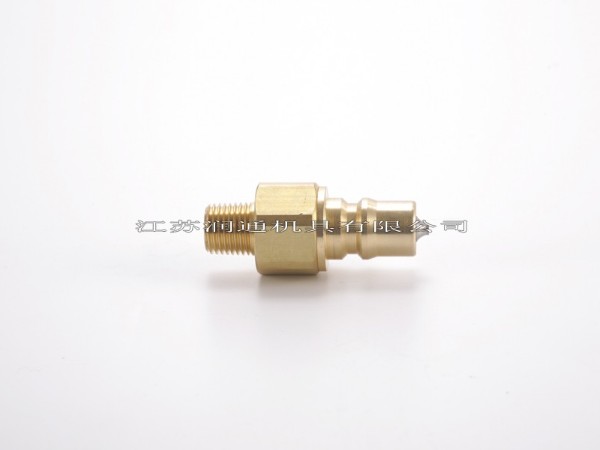

公插头
|
ISO |
PART NO |
LP | d | C | HEX2 | A | T |
| 6.3 | HS-S8-02PM | 53 | 14.2 | 22.5 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | HS-S8-03PM | 55.5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| 12.5 | HS-S8-04PM | 64.5 | 23.5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | HS-S8-06PM | 74.5 | 31.4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | HS-S8-08PM | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |

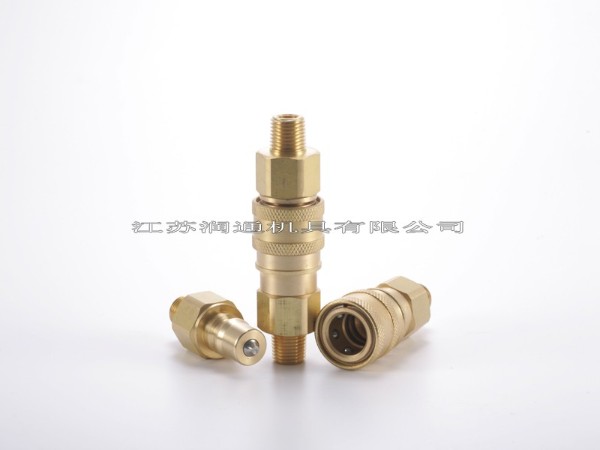

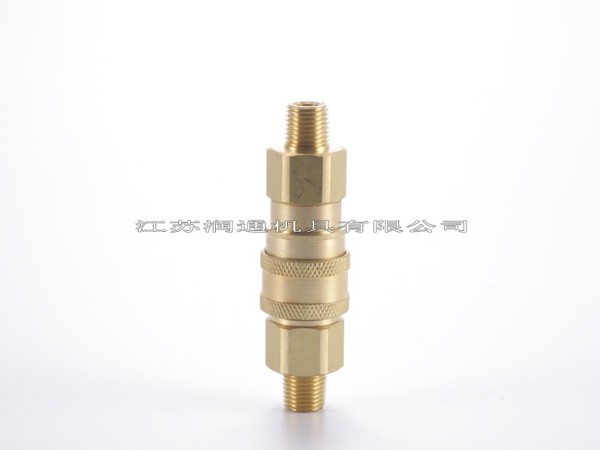

连接器装配
|
ISO |
PART NO |
L |
￠D |
HEX1 | HEX2 | T |
| 6.3 | HS-S8-02 | 94 | 27 | 22 | 22 | ZG1/4 NPT1/4 |
| 10 | HS-S8-03 | 99 | 35 | 27 | 27 | ZG3/8 NPT3/8 |
| 12.5 | HS-S8-04 | 115.5 | 45 | 30 | 30 | ZG1/2 NPT1/2 |
| 20 | HS-S8-06 | 133 | 54 | 36 | 36 | ZG3/4 NPT3/4 |
| 25 | HS-S8-08 | 136.5 | 64.5 | 41 | 41 | ZG1 NPT1 |
