产品材料:母体:碳钢 /公头:碳钢 /产品描述:符合ISO16028标准
产品应用:HS-PT系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。
互换性:美国派克(PARKER)FE系列、意大利意图奇(STUCCHI)A8008系列、美国爱力克(AEROQUIP)FD89系列、美国汉森(HANSEN)QA2900系列。
13901431334(微信同号)

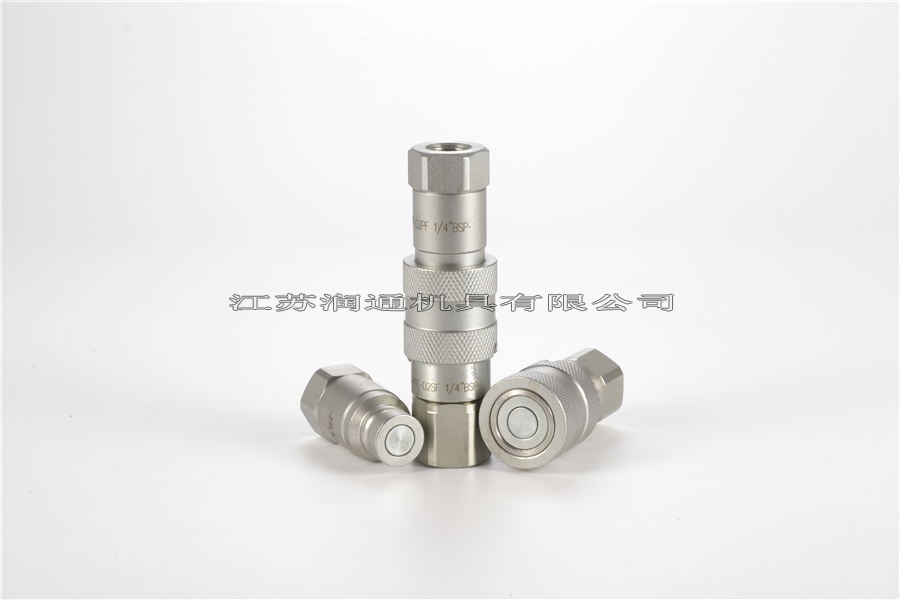

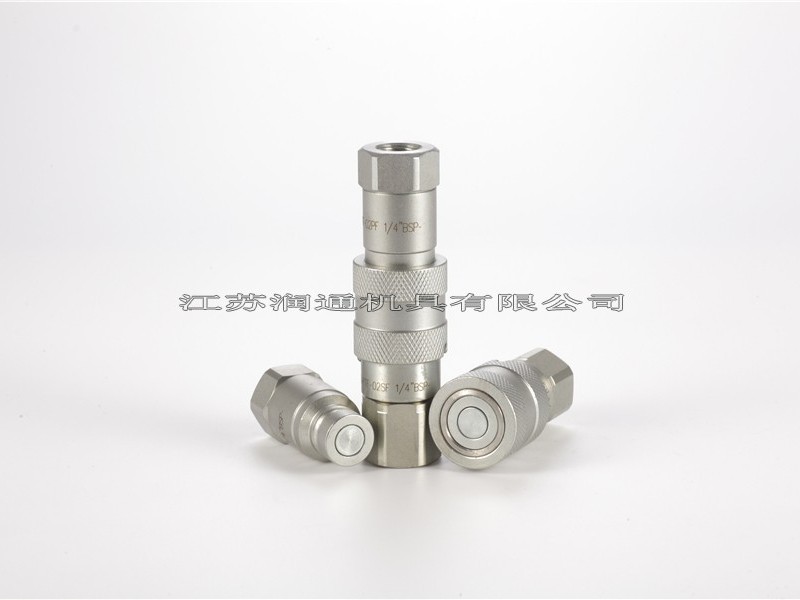

HS-PT平头式液压快速接头具有以下特征:
产品描述:符合ISO16028标准
技术优势:套筒锁紧机构通过连接后旋转套筒而啮合,在使用期间沿地面拖动接头时,套锁机构能防止意外断开。
套锁机构的设计有助于防止杂物进入内部机构从而在连接或断开时引起误操作,套筒覆盖挡圈并且在弹射区域包含了防尘密封件。
淬火处理的公插头和套筒以及实心棒状结构造就优质阴接头,能最大限度的抵抗由于液压和机械冲击所造成的剥蚀及损坏。
这种抗爆裂BFT密封圈设计用于防止在危险工作状况下出现爆裂或损坏。
耐用球锁机械保证每次都能可靠连接,数个锁定钢球均匀分配工作负载,同时提供对准及旋转动作从而减小软管扭曲延长软管使用期,警告:这类产品不能用作旋转阳接头,在压力下旋转会导致过度和过早磨损。
HS-PT系列接头在连接及断开时使用平齐阀机构操作,这意味着阀之间的接合能使断开时只损失少量流体,或在重新连接时只混入少量空气。
产品应用:HS-PT系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。
互换性:美国派克(PARKER)FE系列、意大利意图奇(STUCCHI)A8008系列、美国爱力克(AEROQUIP)FD89系列、美国汉森(HANSEN)QA2900系列。
技术范围
规格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 |
额定压力(PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 |
额定流量(GPM) | 3 | 6 | 12 | 28 | 50 | 88 |
温度范围 | -20℃至+100℃ | |||||
溢流量(ML)(断开时的最大数值) | .015 | .015 | .020 |
.150 |
.200 | .250 |
夹气量(ML)(连接时的最大数值) | .020 | .020 | .070 | .100 | .150 | .200 |
标准密封圈材料为丁腈橡胶 | Buna-N(Nirtile) |

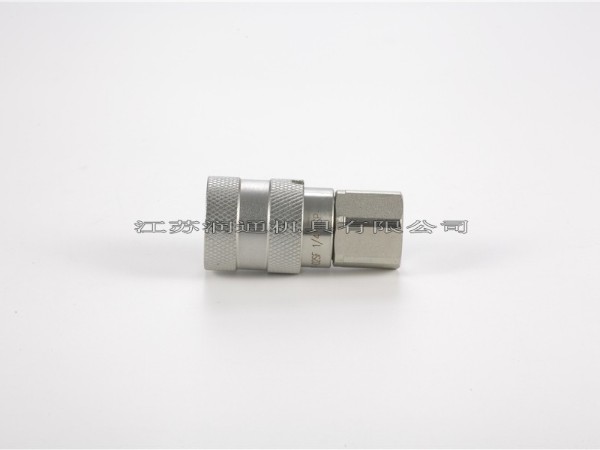

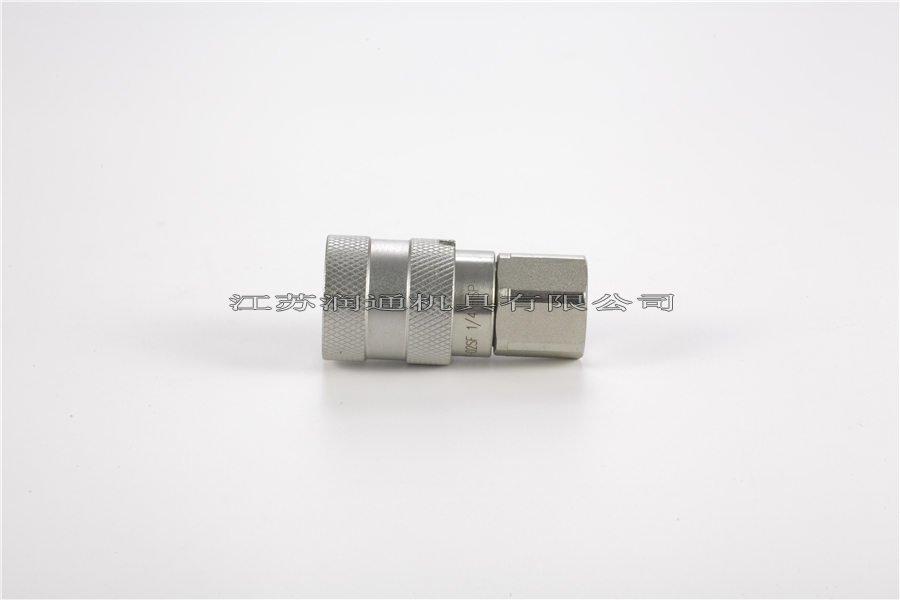

母插座
PART NO. | LS |
ΦD |
HEX1 | A | T | |
HS-PT-02PF | 48 | 28 | 22 | 14 |
G1/4 NPT1/4 |
|
HS-PT-03SF | 64.2 | 32 | 27 | 18 |
G3/8 NPT3/8 |
|
HS-PT-04SF | 73.9 | 38 | 32 | 16 |
G1/2 NPT1/2 |
|
HS-PT-06SF | 78.9 | 42 | 36 | 19 |
G3/4 NPT3/4 |
|
HS-PT-08SF | 92.9 | 48 | 41 | 23 |
G1 NPT1 |
|
HS-PT-10SF | 107 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |

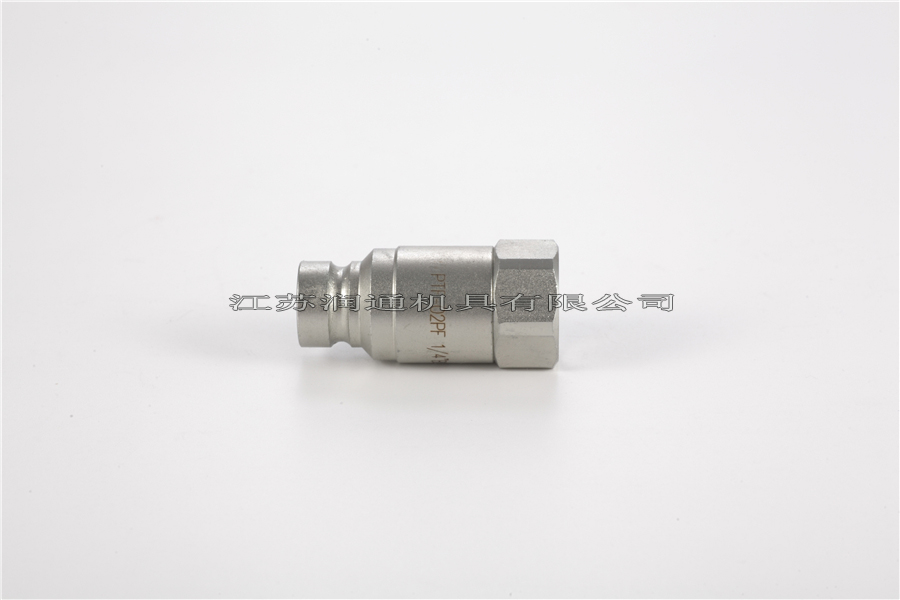

PART NO. | LP | C | HEX2 | A | T | |
HS-PT-02PF | 48 | 36 | 22 | 15.5 | G1/4 NPT1/4 | |
HS-PT-03PF | 61.5 | 40.5 | 24 | 16 | G3/8 NPT3/8 | |
HS-PT-04PF | 68 | 48 | 62 | 16 | G1/2 NPT1/2 | |
HS-PT-06PF | 70.5 | 50.5 | 36 | 19 | G3/4 NPT3/4 | |
HS-PT-08PF | 85.5 | 57 | 41 | 23 | G1 NPT1 | |
HS-PT-10PF | 90 | 55 | 55 | 24 | G1-1/4 NPT1-1/4 |

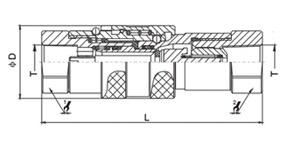

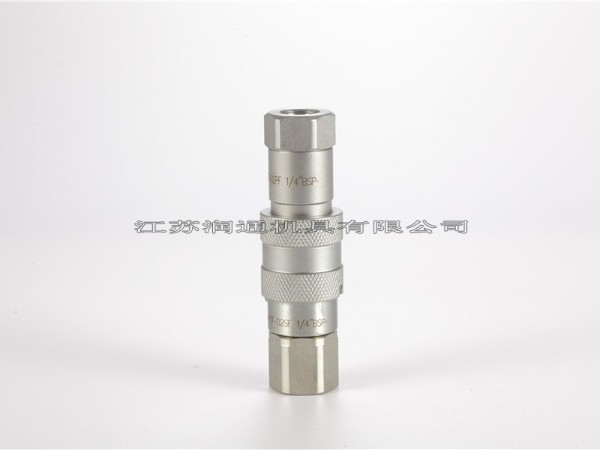

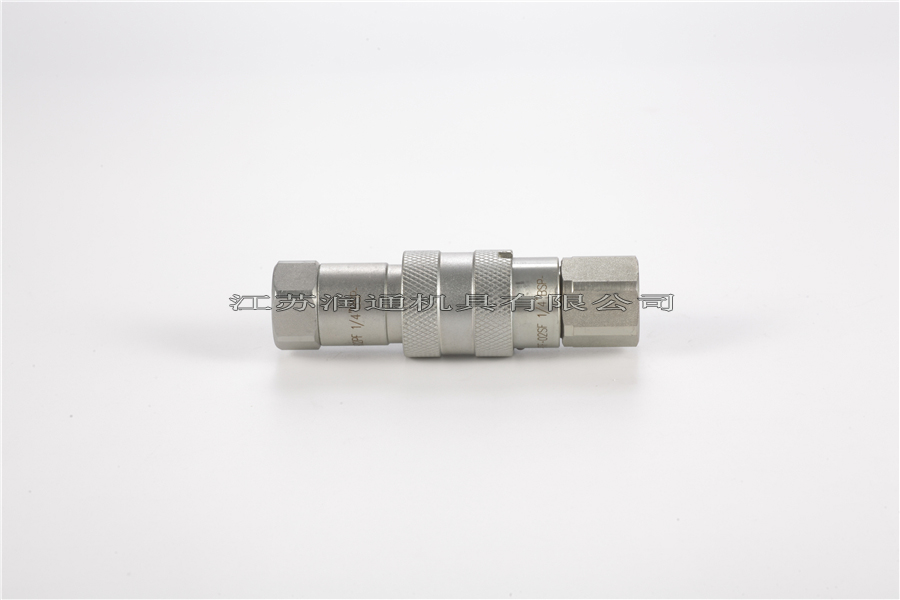

连接器装配
PART NO. | L |
ΦD |
HEX1 | HEX2 | T | |
HS-PT-02 | 85 | 28 | 22 | 22 |
G1/4 NPT1/4 |
|
HS-PT-03 | 111 | 32 | 27 | 24 |
G3/8 NPT3/8 |
|
HS-PT-04 | 124.5 | 38 | 32 | 32 |
G1/2 NPT1/2 |
|
HS-PT-06 | 132 | 42 | 36 | 36 |
G3/4 NPT3/4 |
|
HS-PT-08 | 157 | 48 | 41 | 41 |
G1 NPT1 |
|
HS-PT-10 | 173 | 56 | 55 | 55 |
G1-1/4 NPT1-1/4 |
