产品材料:母体:黄铜 /公头:黄铜 /
产品描述:单手操作，单开闭阀。
产品应用:HS-19系列接头广泛应用于气动工具、测量和控制设备、压缩空气。
互换性:英国（PCL）60系列、德国利达时（RECTUS）19KA系列。
13901431334（微信同号）

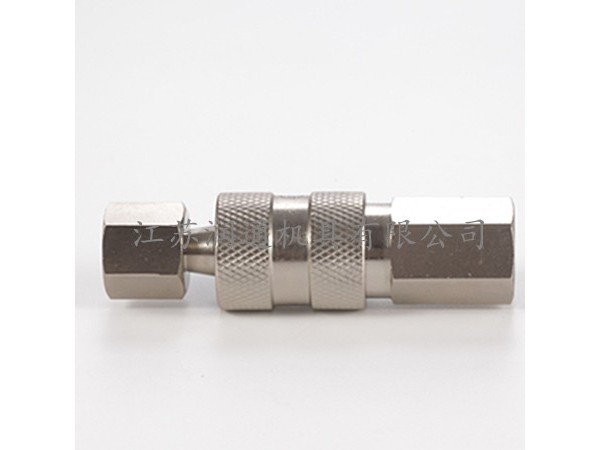

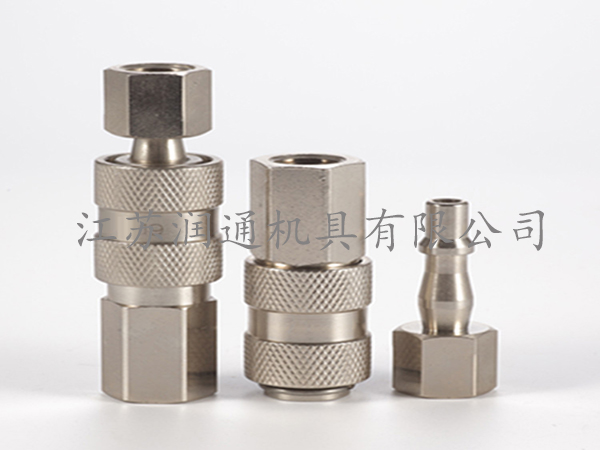

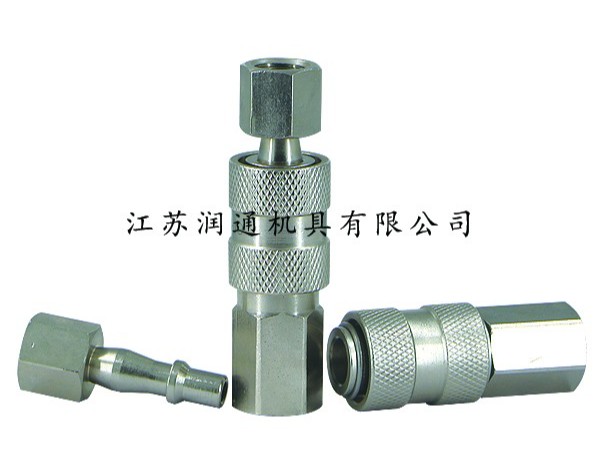

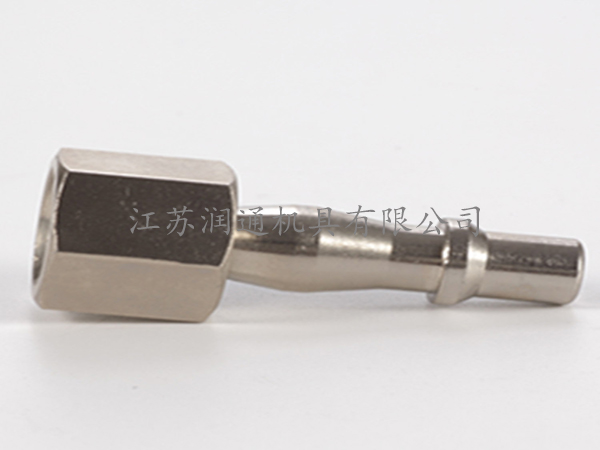

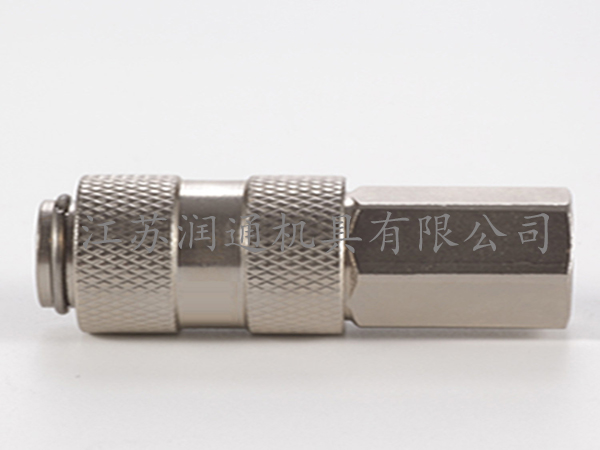

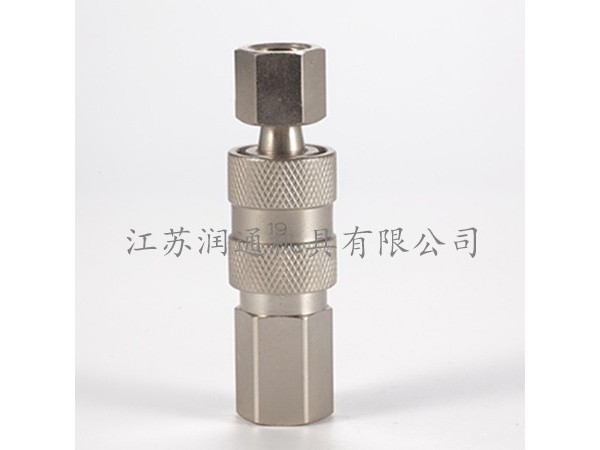

HS-19开闭式气动快速接头具有以下特征
产品描述：单手操作，单开闭阀。
技术优势：单手操作，大流量、长型插头设计可以很紧的插入母体
工作压力：1.0Mpa
工作温度：-20℃+120℃
产品应用：HS-19系列接头广泛应用于气动工具、测量和控制设备、压缩空气
互换性：英国（PCL）60系列、德国利达时（RECTUS）19KA系列
| PART NO. | LS |
￠D |
HEX1 | A | T |
￠d |
| HS-19-02SM | 64.5 | 23.3 | 19 | 13 | ZG1/4 | 7 |
| HS-19-03SM | 63 | 23.3 | 19 | 13 | ZG3/8 | 11 |
| HS-19-04SM | 60.5 | 23.3 | 22 | 14 | ZG1/2 | 14 |
| PART NO | LP | C | HEX2 | A | T | ￠d |
| HS-19-02PM | 50.5 | 31.5 | 14 | 13 | ZG1/4 | 4.8 |
| HS-19-03PM | 51 | 31.5 | 17 | 13 | ZG3/8 | 4.8 |
| PART NO | LS |
￠D |
HEX1 | A | T |
￠d |
| HS-19-02SF | 58.5 | 23.3 | 19 | 10 | G1/4 | 14 |
| HS-19-03SF | 57.5 | 23.3 | 19 | 9 | G3/8 | 14 |
| HS-19-04SF | 60.5 | 23.3 | 24 | 12 | G1/2 | 14 |
| PART NO | LP | C | HEX2 | A | T | d |
| HS-19-02PF | 47.5 | 31.5 | 17 | 13 | G1/4 | 4.8 |
| HS-19-03PF | 47.5 | 31.5 | 19 | 13 | G3/8 | 4.8 |
| PART NO | LS |
￠D |
HEX2 | A |
￠T |
￠d |
| HS-19-01SH | 73 | 23.3 | 19 | 20 | 7 | 4 |
| HS-19-02SH | 76.5 | 23.3 | 19 | 25 | 9 | 5 |
| HS-19-03SH | 76.5 | 23.3 | 19 | 25 | 11 | 7.5 |
| PART NO | LP | C |
￠CP |
A |
￠T |
￠d |
| HS-19-01PH | 54 | 31.5 | 15 | 20 | 7 | 4.8 |
| HS-19-02PH | 59 | 31.5 | 15 | 25 | 9 | 4.8 |
| HS-19-03PH | 59 | 31.5 | 15 | 25 | 11 | 4.8 |
