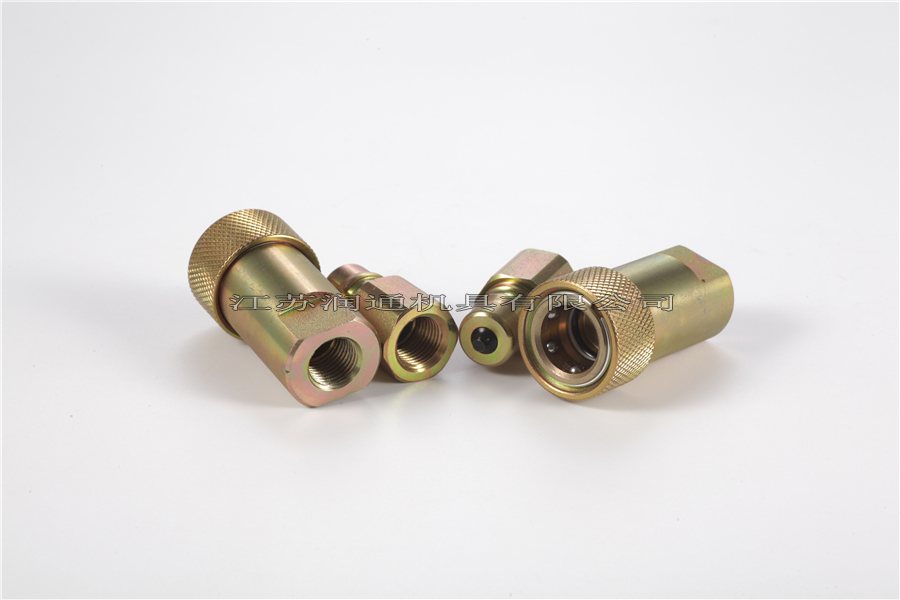

  • HS7
HS7

产品材料:母体:碳钢 /公头:碳钢 /产品描述:符合ISO7241-A标准

产品应用:HS-S7系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用

  互换性:日本(NITTO)HSPcupla系列

全国热线

13901431334(微信同号)

产品描述:符合ISO7241-A标准

技术优势:

1、接头断开时,阀芯自动闭合,防止泄露。

2、接头连接后,阀自动开启,在额定工作范围内,始终保持流体的畅通。

3、关键部件经过感应淬火,耐用性高。

4、稳固的球锁机构将相匹配的两半部分结合在一起,母插座和公插头采用实心的棒料精密制造。

产品应用:HS-S7系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。

互换性:日本(NITTOHSPcupla系列。

技术规范

规格(英寸)
1/4 3/8 1/2 3/4 1
额定压力(PSI)
5000 4000 4000 3000 3000
额定流量(GPM)
3 6 12 28 50
温度范围(标准密封圈)
-20℃至+120℃
标准密封圈材料
丁腈橡胶NBR


2

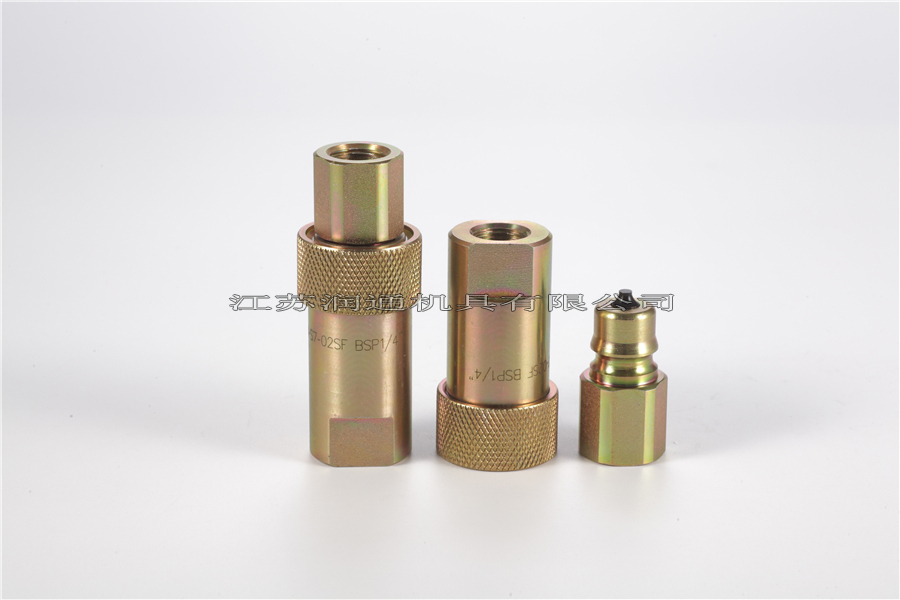

母插座

3

PAPT NO LS ¢D
HEX1 A T
HS-S7-02SF 53 27.5 19 12 G1/4  NPT1/4
HS-S7-03SF 60 33 23 13 G3/8  NPT3/8
HS-S7-04SF 72 43 35 16 G1/2  NPT1/2
HS-S7-06SF 72 43 35 18 G3/4  NPT3/4
HS-S7-08SF 93 58 46 23 G1  NPT1

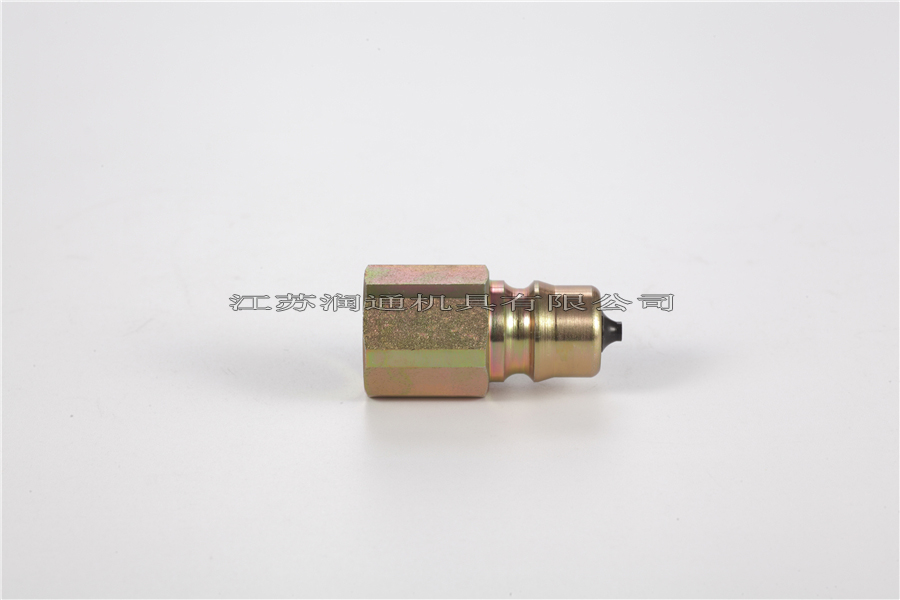

公插头

4

PAPT NO
LP C HEX2 A T
HS-S7-02PM 36 17.5 19 12
G1/4  NPT1/4
HS-S7-03PM 38 22.5 23 13 G3/8  NPT3/8
HS-S7-04PM 50 27.5 32 16 G1/2  NPT1/2
HS-S7-06PM 50 27.5 32 18 G3/4  NPT3/4
HS-S7-08PM 61 36 41 23 G1  NPT1

连接器装配

5

PAPT NO
L ¢D
HEX1 HEX2 T
HS-S7-02 72.5 28.5 19 19 G1/4  NPT1/4
HS-S7-03 76.5 33 23 23 G3/8  NPT3/8
HS-S7-04 95.5 43 35 32 G1/2  NPT1/2
HS-S7-06 95.5 43 35 32 G3/4  NPT3/4
HS-S7-08 120 58 46 41 G1  NPT1
