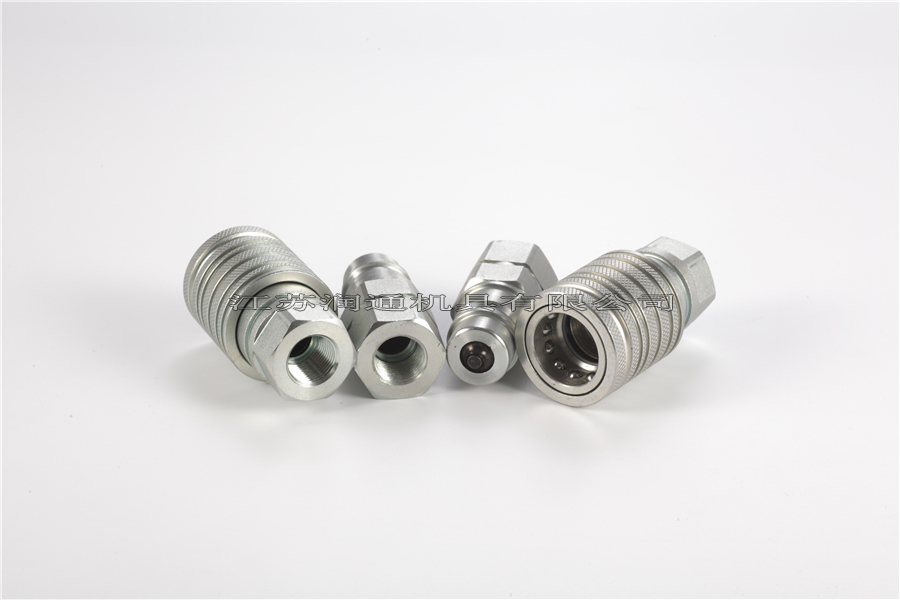

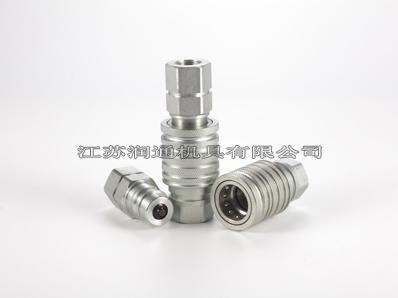

HS5

产品材料：母体：碳钢 /公头：碳钢 /产品描述：符合ISO5675标准

产品应用：HS-S5/HS-S5C系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械及液压机具

互换性：美国派克（PARKER）4250系列、意大利快事达（FASTER）CPV-CNV系列

在线咨询

全国热线

13901431334（微信同号）

产品描述：符合ISO5675标准

技术优势：

1、在接头被夹紧或以舱壁形式安装时，双作用套筒可以用单手操作。

2、接头断开时，阀芯自动闭合，防止泄露。

3、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。

4、关键部件经过感应淬火，耐用性高。

5、稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料精密制造。

产品应用HS-S5/HS-S5C系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械及液压机具。

互换性：美国派克（PARKER） 4250系列、意大利快事达（FASTER ）CPV-CNV系列

技术规范

规格（英寸）	1/2
额定压力（PSI)	3000

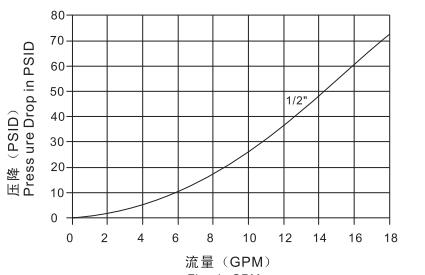

额定流量(GPM)	12
温度范围(标准密封圈）	-20℃至+120℃
标准密封圈材料	丁腈橡胶NBR

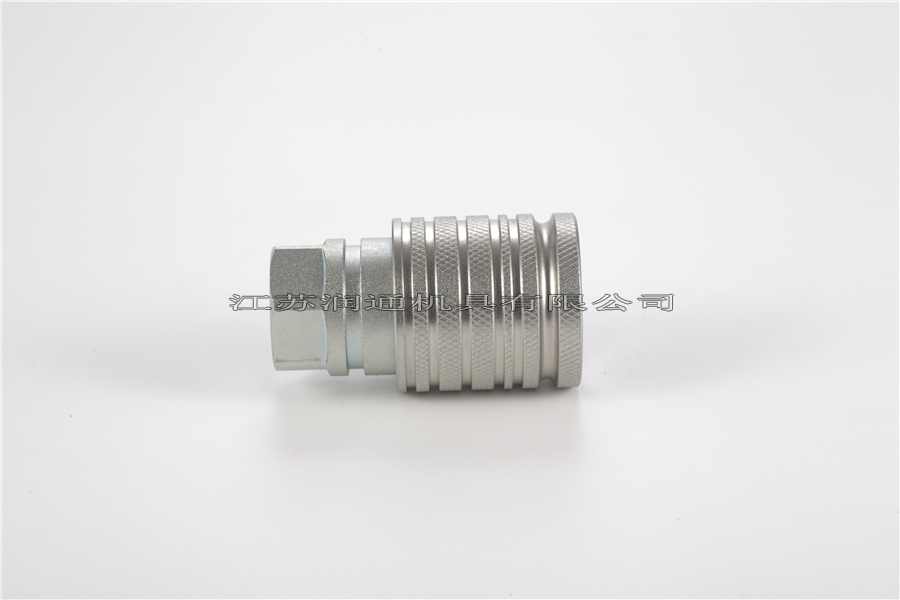

母插座

ISO	PART NO	LS	￠D	HEX1	T
12.5	HS-S5-04SF3/8	66	38	27	3/8BSP NPT3/8
12.5	HS-S5-04SF1/2	66	38	27	1/2BSP NPT1/2
12.5	HS-S5-04SF3/4	66	38	34	3/4BSP NPT3/4
12.5	HS-S5-04SFM14	69	38	27	M14*1.5
12.5	HS-S5-04SFM16	66	38	27	M16*1.5
12.5	HS-S5-04SFM18	66	38	27	M18*1.5
12.5	HS-S5-04SRM22	66	38	27	M22*1.5

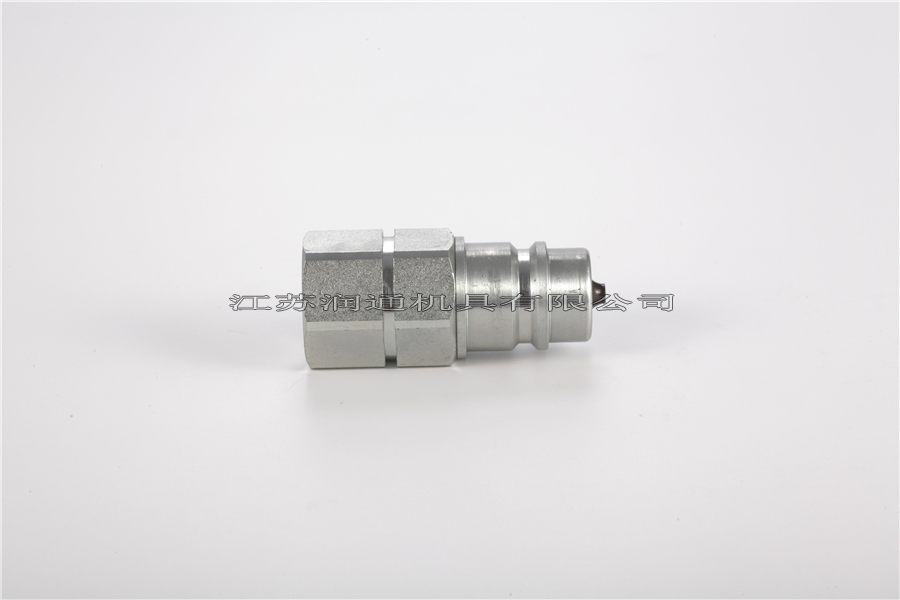

公插头

ISO	PART NO	LP	d	C	HEX2	T
12.5	HS-S5-04PF3/8	61.5	20.5	27	27	3/8BPSM NPT3/8
12.5	HS-S5-04PF1/2	44	20.5	27	27	1/2BPS NPT1/2
12.5	HS-S5-04PF3/4	64.5	20.5	34	34	3/4BPS NPT3/4
12.5	HS-S5-04PFM14	61.5	20.5	27	27	M14*1.5
12.5	HS-S5-04PFM16	61.5	20.5	27	27	M16*1.5
12.5	HS-S5-04PFM18	61.5	20.5	27	27	M18*1.5
12.5	HS-S5-04PFM22	44	20.5	27	27	M22*1.5

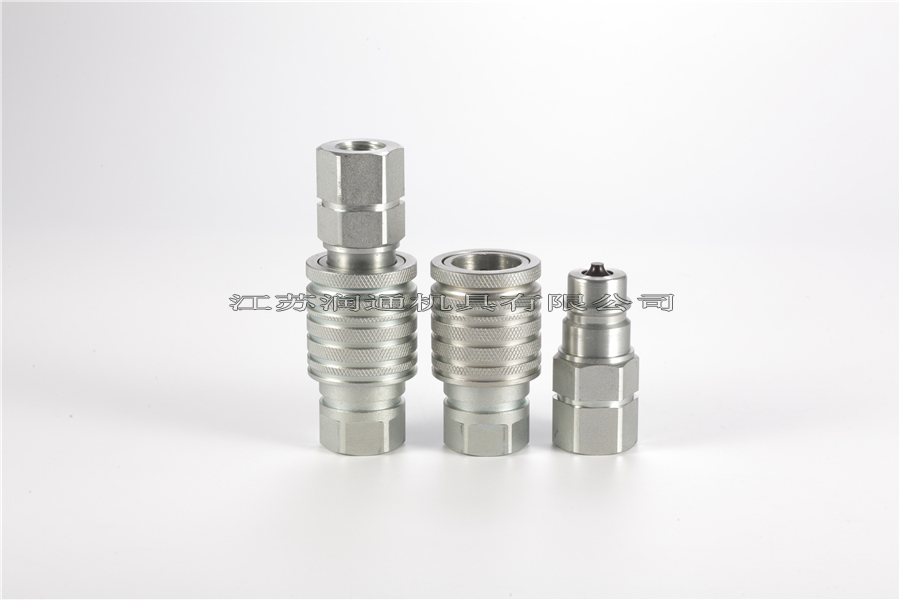

连接器装配

ISO	PART NO	L	￠D	HEX1	HEX2	T
12.5	HS-S5-04F3/8	105.5	38	27	27	3/8BPS NPT3/8
12.5	HS-S5-04F1/2	111.5	38	27	27	1/2BPS NPT1/2
12.5	HS-S5-04F3/4	105.5	38	34	34	3/4BPS NPT3/4
12.5	HS-S5-04FM14	105.5	38	27	27	M14*1.5
12.5	HS-S5-04FM16	105.5	38	27	27	M16*1.5
12.5	HS-S5-04FM18	105.5	38	27	27	M18*1.5
12.5	HS-S5-04FM22	105.5	38	27	27	M22*1.5

母插座

ISO	PART NO	LS	￠D	HEX1	A	T
12.5	HS-S5-04SM8L	73.5	38	27	12	M14*1.5
12.5	HS-S5-04SM10L	73.5	38	27	12	M16*1.5
12.5	HS-S5-04SM12L	73.5	38	27	12	M18*1.5
12.5	HS-S5-04SM15L	75.5	38	27	14	M22*1.5
12.5	HS-S5-04SM18L	75.5	38	27	14	M26*1.5
12.5	HS-S5-04SM10S	73.5	38	27	12	M18*1.5
12.5	HS-S5-04SM12S	73.3	38	27	12	M20*1.5
12.5	HS-S5-04SM14S	75.5	38	27	14	M22*1.5
12.5	HS-S5-04SM16S	75.5	38	27	14	M24*1.5
12.5	HS-S5-04SM20S	77.5	38	30	16	M30*2

公插头

ISO	PART NO	LP	d	C	HEX1	A	T
12.5	HS-S5-04PM8L	58.5	20.5	27	27	12	M14*1.5
12.5	HS-S5-04PM10L	58.5	20.5	27	27	12	M16*1.5
12.5	HS-S5-0P4M12L	58.5	20.5	27	27	12	M18*1.5
12.5	HS-S5-04PM15L	60.5	20.5	27	27	14	M22*1.5
12.5	HS-S5-04PM18L	60.5	20.5	27	27	14	M26*1.5
12.5	HS-S5-04PM10S	58.5	20.5	27	27	12	M18*1.5
12.5	HS-S5-04PM12S	58.5	20.5	27	27	12	M20*1.5
12.5	HS-S5-04PM14S	60.5	20.5	27	27	14	M22*1.5
12.5	HS-S5-04PM16S	60.5	20.5	27	27	14	M24*1.5
12.5	HS-S5-04PM20S	62.5	20.5	27	30	16	M30*2

连接器装配

ISO	PART NO	L	￠D	HEX1	HEX2	T
12.5	HS-S5-04-8L	109.5	38	27	27	M14*1.5
12.5	HS-S5-04-10L	109.5	38	27	27	M16*1.5
12.5	HS-S5-04-12L	109.5	38	27	27	M18*1.5
12.5	HS-S5-04-15L	113.5	38	27	27	M22*1.5
12.5	HS-S5-04-18L	113.5	38	27	27	M26*1.5
12.5	HS-S5-04-10S	109.5	38	27	27	M18*1.5
12.5	HS-S5-04-12S	109.5	38	27	27	M20*1.5
12.5	HS-S5-04-14S	113.5	38	27	27	M22*1.5
12.5	HS-S5-04-16S	113.5	38	27	27	M24*1.5
12.5	HS-S5-04-20S	115.5	38	30	30	M30*2

母插座

ISO	PART NO	LS	￠D	HEX1	HEX2	T
12.5	HS-S5C-04SM8L	87	38	27	19	M14*1.5
12.5	HS-S5C-04SM10L	87	38	27	24	M16*1.5
12.5	HS-S5C-04SM12L	87	38	27	24	M18*1.5
12.5	HS-S5C-04SM15L	87	38	27	27	M22*1.5
12.5	HS-S5C-04SM18L	87	38	27	30	M26*1.5
12.5	HS-S5C-04SM10S	87	38	27	24	M18*1.5
12.5	HS-S5C-04SM12S	87	38	27	27	M20*1.5
12.5	HS-S5C-04SM14S	89	38	27	27	M22*1.5
12.5	HS-S5C-04SM16S	89	38	27	30	M24*1.5
12.5	HS-S5C-04SM20S	94.8	38	30	36	M30*2

公插头

ISO	PART NO	LP	d	C	HEX2	HEX3	T
12.5	HS-S5C-04PM8L	72	20.5	27	19	27	M14*1.5
12.5	HS-S5C-04PM10L	72	20.5	27	24	27	M16*1.5
12.5	HS-S5C-04PM12L	72	20.5	27	24	27	M18*1.5
12.5	HS-S5C-04PM15L	74	20.5	27	27	27	M22*1.5
12.5	HS-S5C-04PM18L	74	20.5	27	30	27	M26*1.5
12.5	HS-S5C-04PM10S	72	20.5	27	24	27	M18*1.5
12.5	HS-S5C-04PM12S	72	20.5	27	27	27	M20*1.5
12.5	HS-S5C-04PM14S	74	20.5	27	27	27	M22*1.5
12.5	HS-S5C-04PM16S	74	20.5	27	30	27	M24*1.5
12.5	HS-S5C-O4PM20S	81	20.5	27	36	30	M30*2

连接器装配

ISO	PART NO	L	￠D	HEX1	HEX2	HEX3	T
12.5	HS-S5C-04-8L	137.5	38	27	19	27	M14*1.5
12.5	HS-S5C-04-10L	137.5	38	27	24	27	M16*1.5
12.5	HS-S5C-04-12L	137.5	38	27	24	27	M18*1.5
12.5	HS-S5C-04-15L	143.5	38	27	27	27	M22*1.5
12.5	HS-S5C-04-18L	143.5	38	27	30	27	M26*1.5
12.5	HS-S5C-04-10S	137.5	38	27	24	27	M18*1.5
12.5	HS-S5C-04-12S	137.5	38	27	27	27	M20*1.5
12.5	HS-S5C-04-14S	137.5	38	27	27	27	M22*1.5
12.5	HS-S5C-04-16S	143.5	38	27	30	27	M24*1.5
12.5	HS-S5C-04-20S	145.5	38	30	36	30	M30*2
