13901431334 (微信同号)产品材料:母体:碳钢 /公头:碳钢 /
产品描述:有效通径5.5毫米,ARO210标准品
产品应用:HS-300系列接头广泛应用于气动工具、生成和装配线、机械设备
互换性:美国派克(PARKER)50系列、德国利达时(RECTUS)22KA系列、瑞典希恩(CEJN)300系列
13901431334(微信同号)

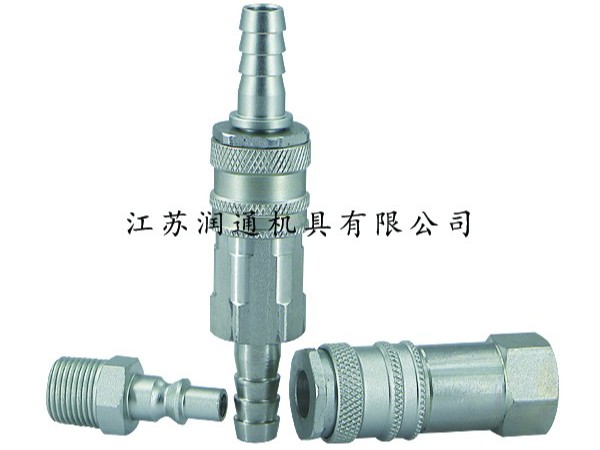

HS-300气动快速接头具有以下特征
产品描述:有效通径5.5毫米,ARO210标准品
技术优势:大流量阀,单手操作。
工作压力:1.6Mpa
工作温度:-20℃+120℃
产品应用:HS-300系列接头广泛应用于气动工具、生成和装配线、机械设备。
互换性:美国派克(PARKER)50系列、德国利达时(RECTUS)22KA系列、瑞典希恩(CEJN)300系列。
PART NO. |
LS |
ΦD |
HEX1 | A | T | ¢d |
HS-300-02SM | 62.8 | 23.3 | 20 | 13 | ZG1/4 |
7.8 |
HS-300-03SM | 60.8 | 23.3 | 20 | 13 | ZG3/8 |
11.3 |
PART NO. |
LP | C | HEX2 | A | T | ¢d |
HS-300-02PM | 41 | 22 | 14 | 13 | ZG1/4 |
5.4 |
HS-300-03PM | 41.5 | 22 | 17 | 13 | ZG3/8 |
5.4 |
PART NO. |
LS |
ΦD |
HEX1 | A | T | ¢d |
HS-300-02SF | 59.8 | 23.3 | 20 | 13 | G1/4 |
14 |
HS-300-03SF | 59.8 | 23.3 | 22 | 12 | G3/8 |
14 |
PART NO. | LP | C | HEX2 | A | T | ¢d |
HS-300-02PF | 38 | 22 | 17 | 13 | G1/4 |
5.4 |
HS-300-03PF | 38 | 22 | 19 | 13 | G3/8 |
5.4 |
PART NO. |
LS |
ΦD |
HEX1 |
A |
ΦT |
¢d |
HS-300-01SH |
69.8 | 23.3 | 20 | 20 | 7 |
4 |
HS-300-02SH | 74.8 | 23.3 | 20 | 25 | 9 |
5.5 |
HS-300-03SH | 74.8 | 23.3 | 20 | 25 | 11 |
7.5 |
PART NO. | LP | C |
ΦCP |
A |
ΦT |
¢d |
HS-300-01PH | 44.5 | 22 |
15 |
20 | 7 |
5.4 |
HS-300-02PH | 49.5 | 22 | 15 | 25 | 9 |
5.4 |
HS-300-03PH | 49.5 | 22 | 15 | 25 | 11 |
5.4 |
