产品材料：母体：不锈钢316 /公头：不锈钢316 /产品描述：符合ISO7241-A标准
产品应用：HS-S1-SS系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备及其他所需的液压应用
互换性：美国派克（PARKER）6600系列、意大利快事达（FASTER） ANV系列、美国爱力克（AEROQUIP）5600系列、美国汉森（HANSEN ）HA15000系列
13901431334（微信同号）
产品描述：符合ISO7241-A标准
技术优势：
1、接头断开时，阀芯自动闭合，防止泄露。
2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
3、关键部件经过感应淬火，耐用性高。
4、稳固的球锁机构将相匹配的两半部分结合在一起，母接头和公接头采用实心的棒料精密制造。
产品应用：HS-S1-SS系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备及其他所需的液压应用。
互换性：美国派克（PARKER）6600系列、意大利快事达（FASTER
） ANV系列、美国爱力克（AEROQUIP） 5600
系列、美国汉森（ HANSEN ）HA15000系列。
技术规范
| 规格（英寸） | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| 额定压力（PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 额定流量（GMP) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| 温度范围（标准密封圈） |
-20℃至+180℃ |
|||||||
| 标准密封圈材料 | 氟橡胶VITON | |||||||

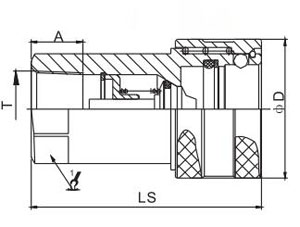

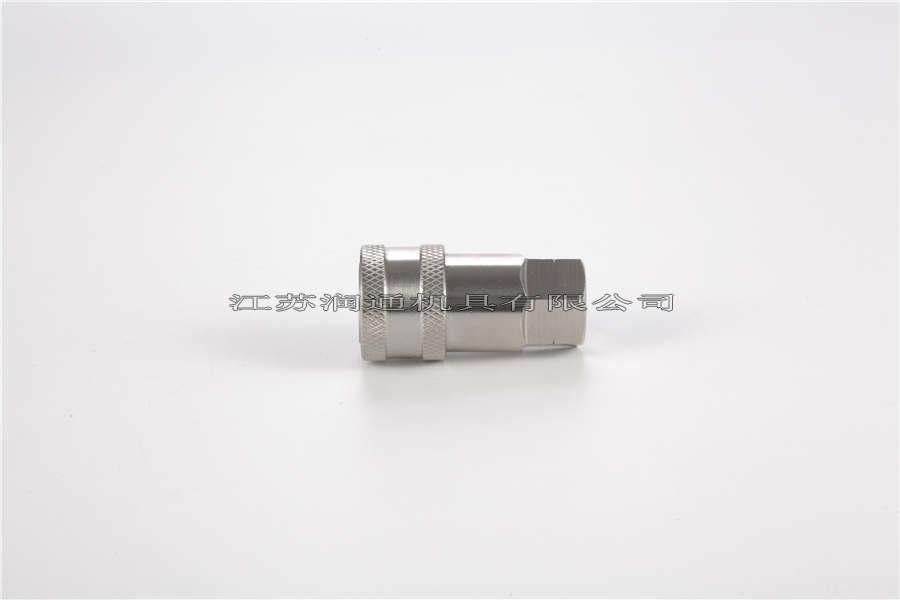

母插座
| ISO | PART NO | LS |
￠D |
HEX1 | A |
T |
|
| 6.3 | HS-S1-SS-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 | |
| 10 | HS-S1-SS-03SF | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 | |
| 12.5 | HS-S1-SS-04SF | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 | |
| 20 | HS-S1-SS-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 | |
| 25 | HS-S1-SS-08SF | 94 | 56 | 41 | 21 | G1 NPT1 | |
| 31.5 | HS-S1-SS-10SF | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 | |
| 40 | HS-S1-SS-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 | |
| 50 | HS-S1-SS-16SF | 165 | 99 | 75 | 26 | G2 NPT2 | |

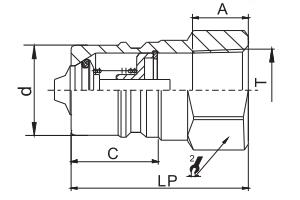

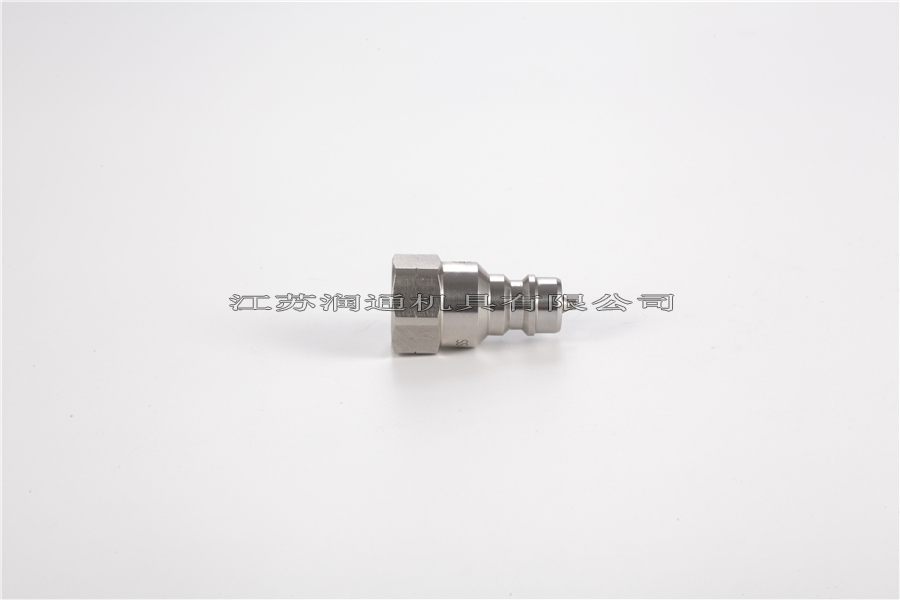

公插头
| ISO | PART NO | LP | d | C | HEX2 | A | T |
| 6.3 | HS-S1-SS-02PF | 35.5 | 118 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | HS-S1-SS-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | HS-S1-SS-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | HS-S1-SS-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | HS-S1-SS-08PF | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31.5 | HS-S1-SS-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | HS-S1-SS-12PF | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | HS-S1-SS-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |

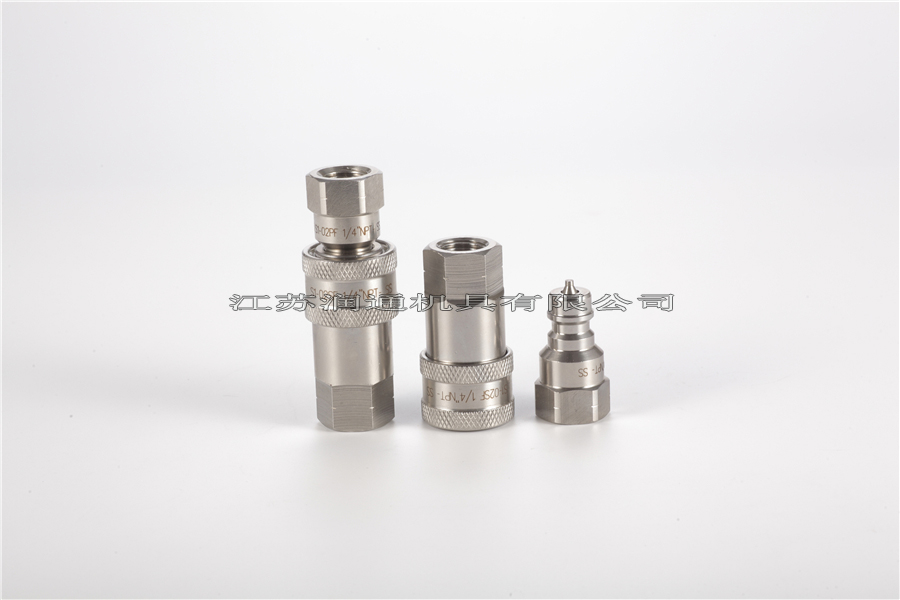

连接器装配
| ISO | PART NO | L |
￠D |
HEX1 | HEX2 | T |
| 6.3 | HS-S1-SS-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | HS-S1-SS-03 | 75 | 31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | HS-S1-SS-04 | 88 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | HS-S1-SS-06 | 110 | 48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | HS-S1-SS-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
| 31.5 | HS-S1-SS-10 | 150 | 69.5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | HS-S1-SS-12 | 167.5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | HS-S1-SS-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
