HS-160S 手动试压注脂两用枪的使用方法

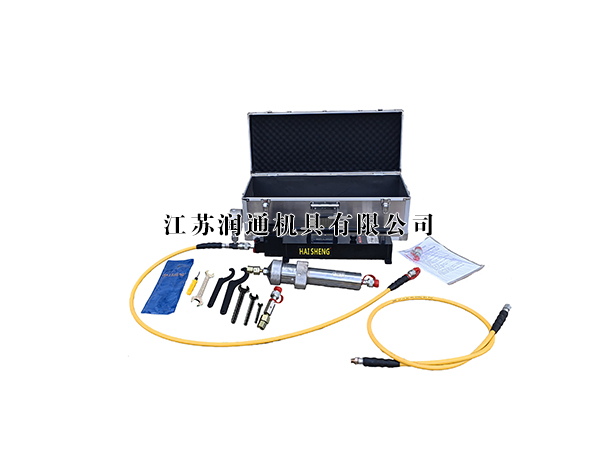

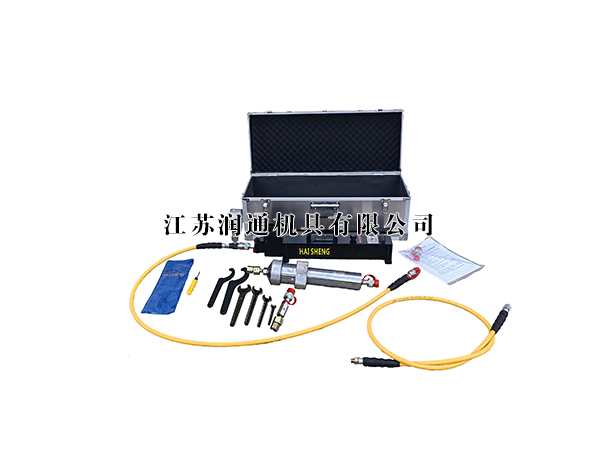

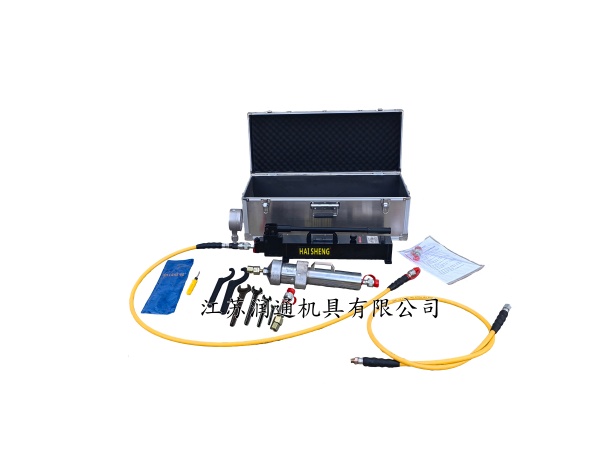

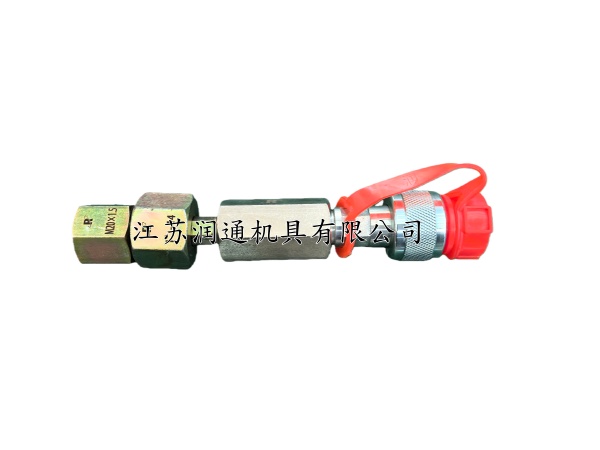

①不锈钢包装箱  ②超高压手动油泵(HS-160)  ③注油口（通气孔） ④耐震压力表⑤压力表底座     ⑥2米聚氨酯高压油管（长度可定制）   ⑦超高压快旋接头（ LKS）⑧自动回位注脂枪筒(注脂枪筒容量206毫升)  ⑨出脂端压盖     ⑩M20*1.5注脂螺母 ⑪1”-14牙注脂螺母  ⑫2米备用油管(长度可定制）⑬试压接嘴 ⑭S110-130钩形扳手     ⑮S90-95钩形扳手   ⑯S32单头开口扳手   ⑰S27单头开口扳手  ⑱S17单头开口扳手 ⑲S12单头开口扳手 ⑳一字螺丝刀 ‌㉑工具袋 ㉒超高压快旋接头母接头㉓垫片 ㉔说明书

一、 注脂：

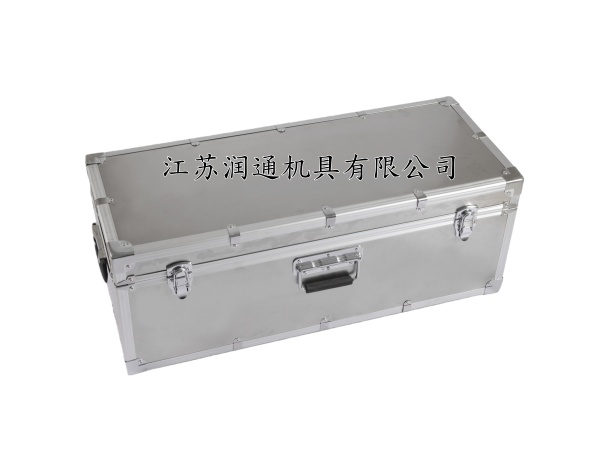

1、打开不锈钢包装箱，检查包装箱内产品及配件是否与您订货相符且产品无任何运输损坏。如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、依次拿出HS-160超高压手动油泵、自动回位注脂枪筒、备用油管、工具包、试压接嘴、使用说明书等配件。

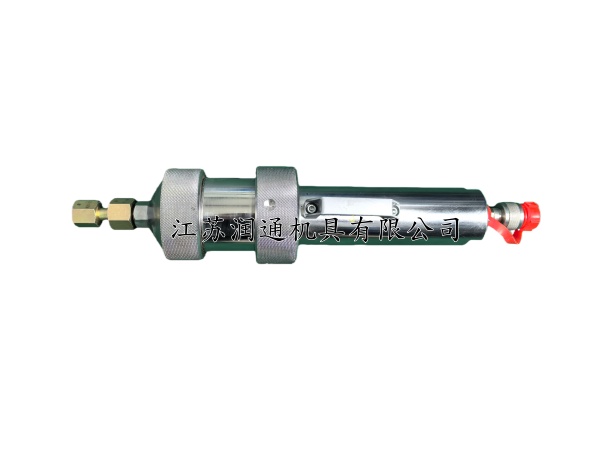

3、使用配套的S90-95钩形扳手锁住注脂筒容仓处的小圆孔，用S27单头开口扳手勾住注脂筒出脂端压盖处的六角，逆时针旋开压盖

（见图一）。

4、填入散装或者棒料状的密封脂或黄油，用S27单头开口扳手和S90-95钩形扳手旋紧压盖。

5、根据阀门或管道上注脂阀的连接螺纹尺寸（见图二）选定对应的注脂螺母，（注脂枪筒前配两种螺母①M20×1.5②1″-14 牙）如阀门或管道上的连接螺纹是 M20×1.5 则把 M20×1.5 的螺母放置前头，反之是 1″-14 牙的螺母，连接图二和图三。

6、把黄色油管带压力表一端的超高压快旋接头公接头（LKS）与HS-160手动油泵出油口的超高压快旋接头母接头（LKS）相连接（见图四），黄色油管另一端的超高压快旋接头公接头（LKS）与注脂筒进油端的超高压快旋接头母接头（LKS）连接（见图五），确保公母接头已旋到位。

 7、松开HS-160手动油泵尾部的通气孔，快速地压动手柄几次（排空空气）。

 8、顺时针旋紧HS-160手动油泵泵头右侧的卸荷阀（见图六）。

 9、匀速地操作手柄，直至密封脂或黄油注入（做好预判，所注入的密封脂或黄油是否到量）。

10、观察装配的压力表上所显示的压力指数是否达到要求，如未达要求则继续填装、注脂操作直至指针达到所需压力。

11、注脂结束后，逆时针松开HS-160手动油泵泵头右侧的卸荷阀（见图六），压力表指针回零，注脂筒里面的活塞自动回位。

12、断开注脂筒出脂端压盖处的螺母（断开图二和图三的连接）。

13、如需继续注脂，则使用S27单头开口扳手和S90-95钩形扳手旋开压盖再次往注脂筒内填装密封脂或黄油。

14、填满之后，旋紧压盖，重复以上动作，直至密封脂或黄油注入，并达到所需压力（观察压力表）。

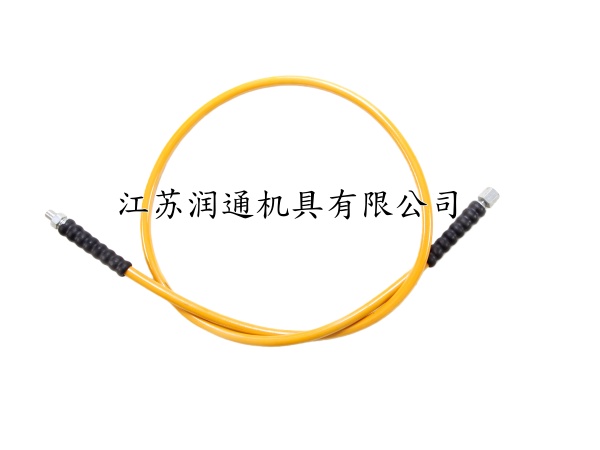

15、如注脂的空间不够或高度较高，可把包装箱内配备的一条黄色油管用上（旋下注脂筒出脂端压盖处的注脂锥杆和注脂螺母，把旋下的注脂锥杆和注脂螺母旋入黄色油管一头的内螺纹内（见图七），注意黄色油管内螺纹内需放入 φ6的组合垫圈，黄色油管的另一头外丝M14*1.5旋入注脂筒出脂端原注脂锥杆的位置（见图八），注意压盖里面的组合垫圈不要丢失，并保证旋紧无泄漏）。

16、选配外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

旋开注脂筒出脂端压盖处的注脂锥杆和注脂螺母，把外挂枪头油管的外丝M14*1.5旋入注脂筒出脂端原注脂锥杆的位置（见图九），枪头与阀门或管道上的注脂阀平面槽相挂扣（连接图十①和图十一或图十②和图十一），如使用螺杆锁紧式外挂枪头需用配套的S16扳手把枪头上的螺杆给锁紧，各部件连接完毕后操作好手动试压注脂两用枪，直至密封脂或黄油注入，并达到所需压力。

注意：外挂枪头工作压力70MPa，切勿超压使用！
