HS-140S手动试压注脂两用枪的使用方法

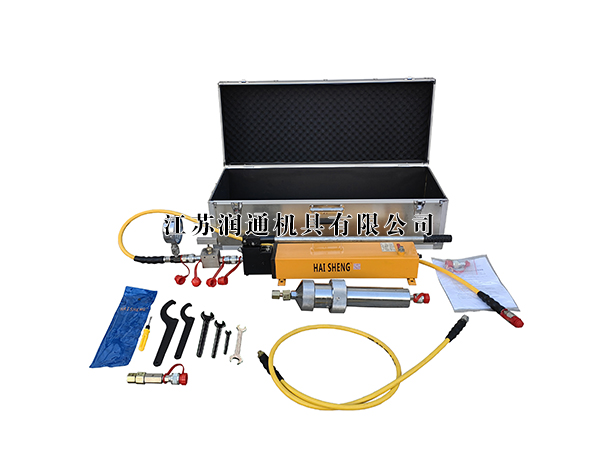

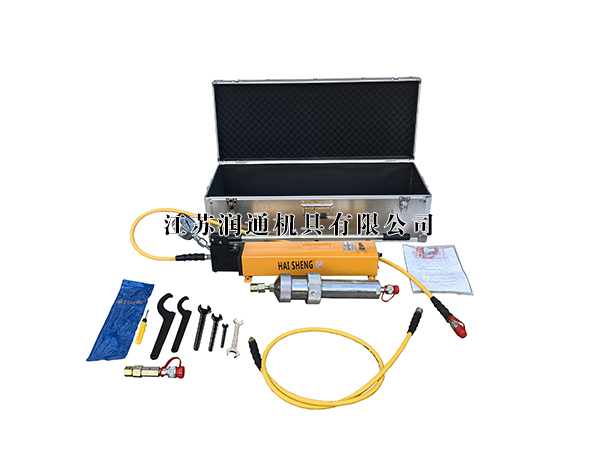

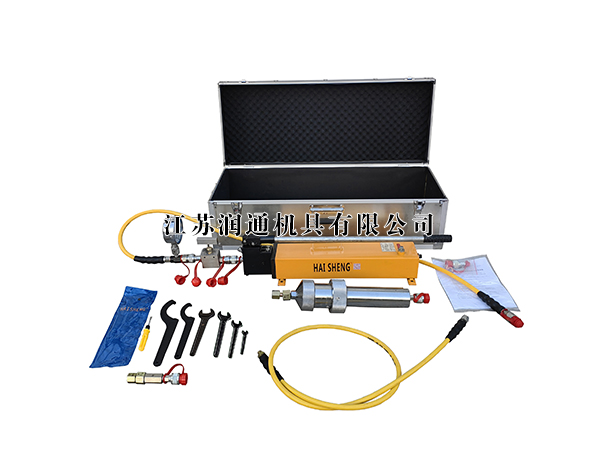

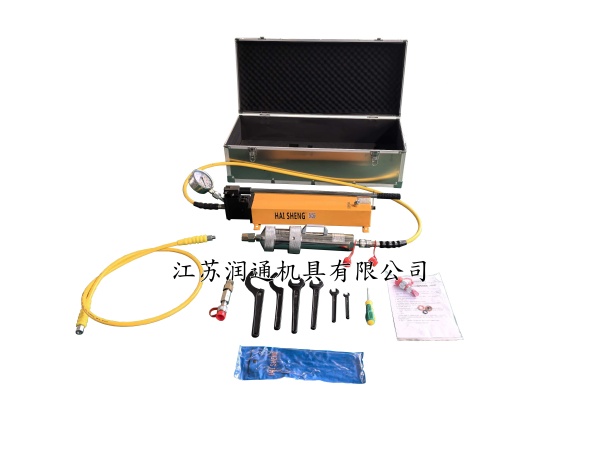

①不锈钢包装箱  ②超高压手动油泵(SDB-1/5)  ③注油口（通气孔） ④耐震压力表⑤压力表底座     ⑥2米聚氨酯高压油管（长度可定制）   ⑦超高压快旋接头（LKS）⑧ 自动回位注脂枪筒(注脂枪筒容量206毫升)  ⑨出脂端压盖     ⑩M20*1.5注脂螺母⑪1 ”-14牙注脂螺母  ⑫2米备用油管(长度可定制）⑬试压接嘴 ⑭S110-130钩形扳手⑮S90-95钩形扳手   ⑯S32单头开口扳手   ⑰S27单头开口扳手  ⑱S17单头开口扳手⑲S12单头开口扳手 ⑳一字螺丝刀 ㉑工具袋 ㉒超高压快旋接头母接头㉓垫片 ㉔说明书

一、 注脂：

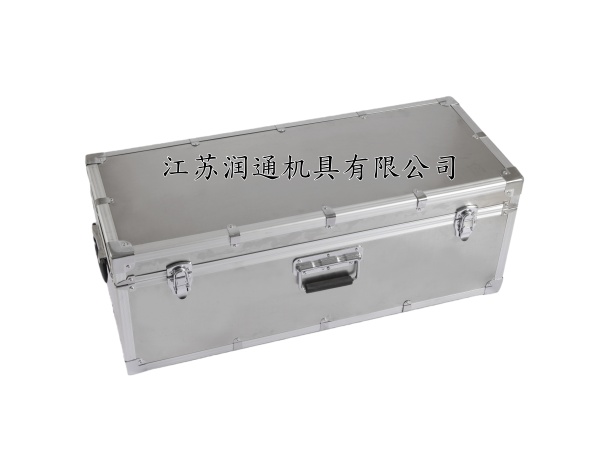

1、打开不锈钢包装箱，检查包装箱内产品及配件是否与您订货相符且产品无任何运输损坏。如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、依次拿出SDB-1/5超高压手动油泵、 自动回位注脂枪筒、备用油管、工具包、试压接嘴、使用说明书等配件。

        3、使用配套的S90-95钩形扳手锁住注脂筒容仓处的小圆孔，用S27单头开口扳手勾住注脂筒出脂端压盖处的六角，逆时针旋开压盖（见图一）。



4、填入散装或者棒料状的密封脂或黄油，用S27单头开口扳手和S90-95钩形扳手旋紧压盖。

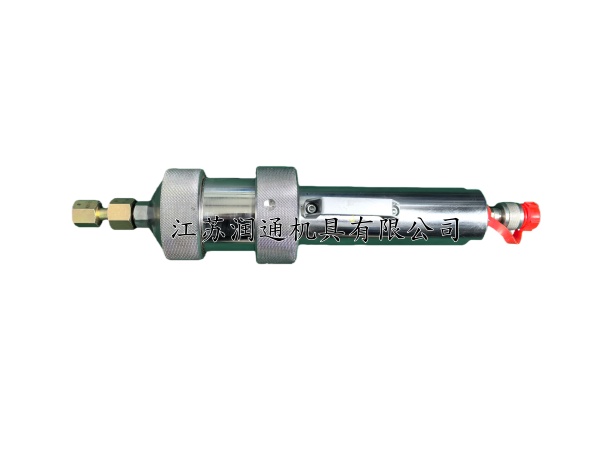

        5、根据阀门或管道上注脂阀的连接螺纹尺寸（见图二）选定对应的注脂螺母， （注脂枪筒前配两种螺母①M20×1.5②1 ″-14 牙）如阀门或管道上的连接螺纹是 M20 × 1.5 则把 M20×1.5 的螺母放置前头，反之是 1 ″-14 牙的螺母，连接图二和图三。

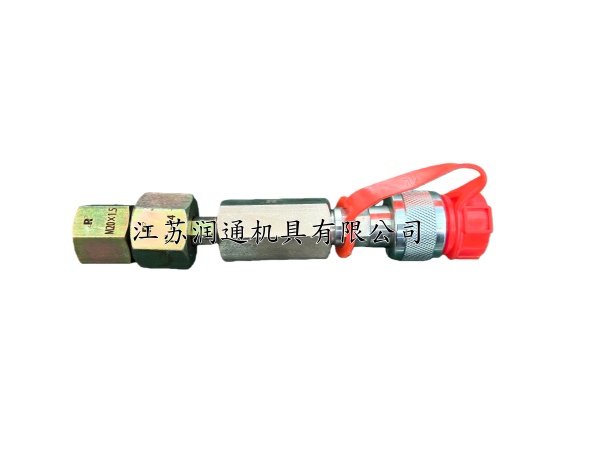

         6、把SDB-1/5手动油泵出口油管（见图四）前的超高压快旋母接头（LKS）与注脂筒进油端的超高压快旋接头公接头（LKS）连接（见图五），确保公母接头已旋到位。

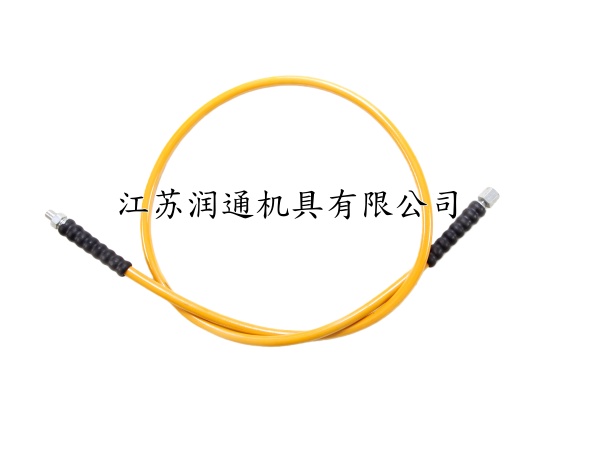

         15、如注脂的空间不够或高度较高，可把包装箱内配备的一条黄色油管用上（旋下注脂筒出脂端压盖处的注脂锥杆和注脂螺母，把旋下的注脂锥杆和注脂螺母旋入黄色油管一头的内螺纹内（见图七），注意黄色油管内螺纹内需放入φ6的组合垫圈，黄色油管的另一头外丝M14*1.5旋入注脂筒出脂端原注脂锥杆的位置（见图八），注意压盖里面的组合垫圈不要丢失，并保证旋紧无泄漏）。

16、选配外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

旋开注脂筒出脂端压盖处的注脂锥杆和注脂螺母，把外挂枪头油管的外丝M14*1.5旋入注脂筒出脂端原注脂锥杆的位置（见图九），枪头与阀门或管道上的注脂阀平面槽相挂扣（连接图十①和图十一或图十②和图十一），如使用螺杆锁紧式外挂枪头需用配套的S16扳手把枪头上的螺杆给锁紧，各部件连接完毕后操作好手动试压注脂两用枪，直至密封脂或黄油注入，并达到所需压力。

注意：外挂枪头工作压力70MPa，切勿超压使用！

二、试压：

当所需注入的密封脂或黄油注入结束后，再次装满注入物（密封脂或黄油）于枪筒内继续打压，看 SDB-1/5 手动油泵上装配的压力表上所显示的压力指数是否达到要求，如未到则继续压动手柄直至指针达到所需压力。

三、注脂试压工作结束后，小心拆装设备，注意：SDB-1/5 手动油泵尾部的通气孔一定要拧紧，擦拭干净后装入不锈钢包装箱内。
