HS-140D （新）220V/380V电动试压注脂两用枪的使用方法

相较于进口产品和国内的同类产品，本款产品具有以下几大优势：

①可注脂、可试压。

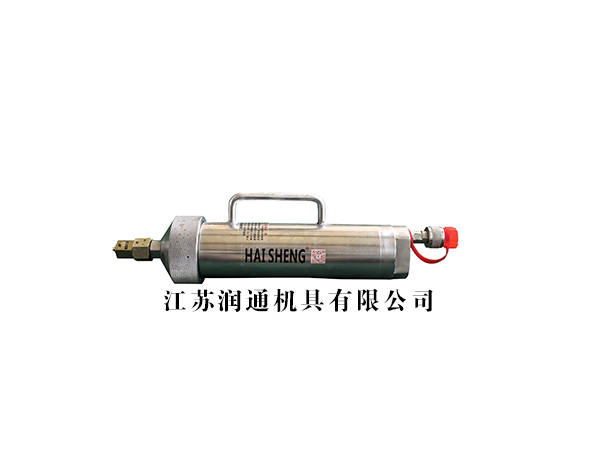

②注脂筒内活塞可自动回位。

③注脂筒储脂容量更大（单次容量达到420毫升）。

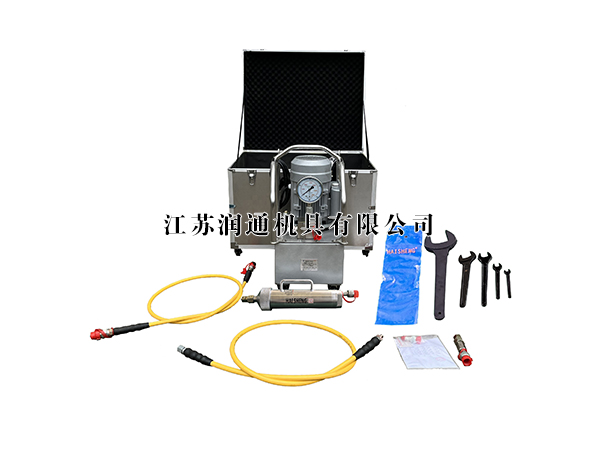

①不锈钢包装箱 ②超高压电动油泵(DBD0.5)  ③耐震压力表  ④卸荷手柄  ⑤2米聚氨酯高压油管(长度可定制）⑥超高压快旋接头（ LKS）⑦自动回位注脂枪筒(注脂枪筒容量420毫升）⑧出脂端压盖   ⑨2米备用油管(长度可定制）⑩ 试压接嘴  ⑪工具袋 ⑫S65单头开口扳手  ⑬S32单头开口扳手  ⑭S27开口扳手 ⑮S17单头开口扳手 ⑯S12单头开口扳手 ⑰超高压快旋接头母接头 ⑱垫片  ⑲说明书

一、 注脂：

1、打开不锈钢包装箱，检查包装箱内产品及配件是否与您订货相符且产品无任何运输损坏。如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、依次拿出DBD0.5超高压电动油泵、自动回位注脂枪筒、备用油管、工具包、试压接嘴、使用说明书等配件。

        3、使用配套的S65单头开口扳手锁住自动回位注脂筒进油端的铣边位置，用S27单头开口扳手勾住注脂筒出脂端压盖处的六角，逆时针旋开压盖（见图一）。

4、填入散装或者棒料状的密封脂或黄油，用S27和S65单头开口扳手旋紧压盖。

5、根据阀门或管道上注脂阀的连接螺纹尺寸（见图二）选定对应的注脂螺母，（注脂枪筒前配两种螺母①M20×1.5②1″-14 牙）如阀门或管道上的连接螺纹是 M20×1.5 则把 M20×1.5 的螺母放置前头，反之是 1″-14 牙的螺母，连接图二和图三。

6、把黄色油管的超高压快旋公接头（LKS）与电动油泵出油口的超高压快旋接头母接头（LKS）相连接（见图四），黄色油管另一端的超高压快旋接头公接头（LKS）与注脂筒进油端的超高压快旋接头母接头（LKS）连接（见图五）。

7、旋松电动油泵油箱上的注油口。

8、顺时针关紧电动泵阀座上的卸荷手柄（见图六），接上电源，操作手柄按钮。

9、电动油泵开始工作，直至密封脂或黄油注入（做好预判，所注入的密封脂或黄油是否到量）。

10、观察装配的压力表上所显示的压力指数是否达到要求，如未达要求则继续填装、注脂操作直至指针达到所需压力。

11、注脂结束后，逆时针转动电动泵阀座上的卸荷手柄（见图六），操作按钮，压力表指针回零，注脂筒里面的活塞自动回位。

12、断开注脂筒出脂端压盖处的螺母（断开图二和图三的连接）。

13、如需继续注脂，则使用S27和S65的单头开口扳手旋开压盖再次往注脂筒内填装密封脂或黄油。

14、填满之后，旋紧压盖，重复以上动作，直至密封脂或黄油注入，并达到所需压力（观察压力表）。

15、如注脂的空间不够或高度较高，可把包装箱内配备的一条黄色油管用上（旋下注脂筒出脂端压盖处的注脂锥杆和注脂螺母，把旋下的注脂锥杆和注脂螺母旋入黄色油管一头的内螺纹内（见图七），注意黄色油管内螺纹内需放入φ6的组合垫圈，黄色油管的另一头外丝M14*1.5旋入注脂筒出脂端原注脂锥杆的位置（见图八），注意压盖里面的组合垫圈不要丢失，并保证旋紧无泄漏）。

16、选配外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

旋开注脂筒出脂端压盖处的注脂锥杆和注脂螺母，把外挂枪头油管的外丝M14*1.5旋入注脂筒出脂端原注脂锥杆的位置（见图九），枪头与阀门或管道上的注脂阀平面槽相挂扣（连接图十①和图十一或图十②和图十一），如使用螺杆锁紧式外挂枪头需用配套的S16扳手把枪头上的螺杆给锁紧，各部件连接完毕后操作好电动试压注脂两用枪，直至密封脂或黄油注入，并达到所需压力。

注意：外挂枪头工作压力70MPa，切勿超压使用！

二、试压：

当所需注入的密封脂或黄油注入结束后，再次装满注入物（密封脂或黄油）于枪筒内继续打压，看电动油泵上装配的压力表上所显示的压力指数是否达到要求，如未到则继续操作直至指针达到所需压力。

三、注脂试压工作结束后，小心拆装设备，注意：电动油泵油箱上的注油口一定要拧紧，擦拭干净后装入不锈钢包装箱内。
