HS-105S手动试压注脂两用枪的使用方法

相较于进口产品和国内的同类产品，本款产品具有以下几大优势：

①可注脂、可试压。

②注脂筒内活塞可自动回位。

③注脂筒出脂端压盖和注脂接嘴之间使用超高压自锁快速接头，备用油管两端分别与注脂筒和注脂接嘴之间的连接均使用超高压自锁快速接头，插拔灵活，使用更便捷！

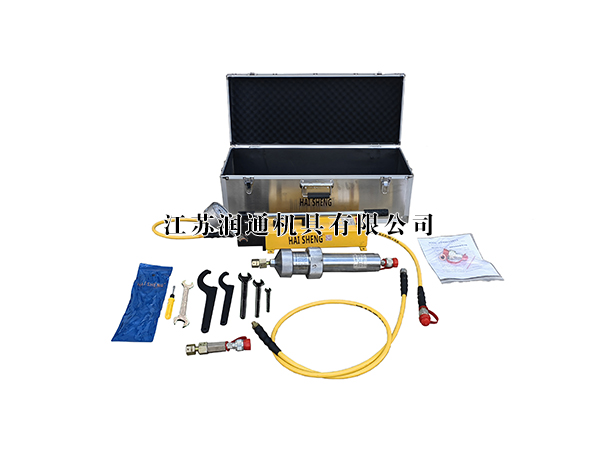

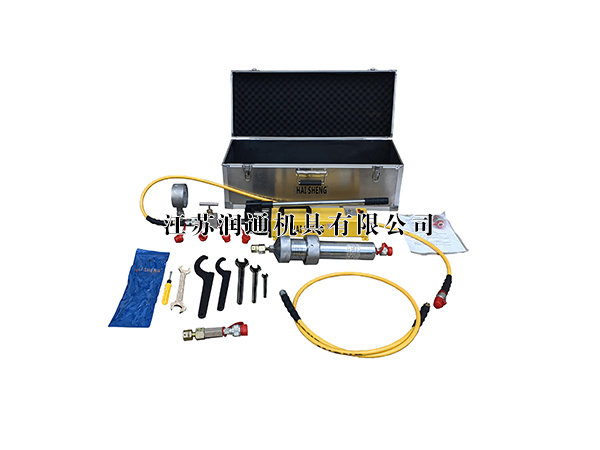

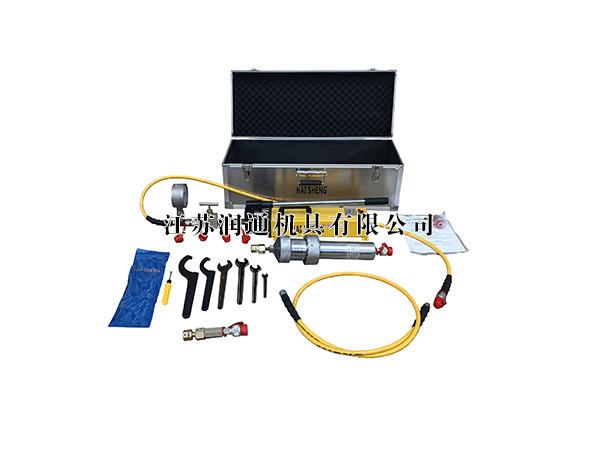

①不锈钢包装箱    ②超高压手动油泵(SDB-1/3)  ③注油口（通气孔）   ④耐震压力表  ⑤压力表底座    ⑥2米聚氨酯高压油管（长度可定制）     ⑦超高压快旋接头（LKS） ⑧自动回位注脂枪筒(注脂枪筒容量206毫升) ⑨出脂端压盖 ⑩2米备用油管(长度可定制）  ⑪M20*1.5注脂接嘴  ⑫1”-14牙注脂接嘴    ⑬ 试压接嘴   ⑭S110-130钩形扳手    ⑮S90-95钩形扳手 ⑯S32单头开口扳手  ⑰S27单头开口扳手  ⑱S17单头开口扳手⑲S12单头开口扳手    ⑳ 一字螺丝刀  ‌㉑工具袋   ㉒超高压快旋接头母接头㉓垫片   ㉔说明书

一、 注脂：

1、打开不锈钢包装箱，检查包装箱内产品及配件是否与您订货相符且产品无任何运输损坏。如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、依次拿出SDB-1/3超高压手动油泵、自动回位注脂枪筒、备用油管、工具包、试压接嘴、使用说明书等配件。

       3、使用配套的S90-95钩形扳手锁住注脂筒容仓处的小圆孔，用S27单头开口扳手勾住注脂筒出脂端压盖处的六角，逆时针旋开压盖（见图一）。

4、填入散装或者棒料状的密封脂或黄油，用S27单头开口扳手和S90-95钩形扳手旋紧压盖。

5、根据阀门或管道上注脂阀的连接螺纹尺寸（见图二）选定对应的注脂接嘴，标配两种规格的注脂接嘴 ① M20×1.5（见图三）、 ② 1″-14牙（见图三）。

6、把选定的注脂接嘴（图三）配螺母的一头与阀门或管道上的注脂阀外螺纹相连接（连接图二和图三①或图二和图三②），另一头快速母接头与注脂筒出脂端压盖上的快速公接头连接（连接图三①和图四或图三②和图四）。

       7、把SDB-1/3手动油泵出口油管（见图五）前的超高压快旋母接头（LKS）与注脂筒进油端的超高压快旋接头公接头（LKS）连接（见图六），确保公母接头已旋到位。

8、开SDB-1/3手动油泵尾部的通气孔，快速地压动手柄几次（排空空气）。

9、顺时针旋紧SDB-1/3手动油泵泵头右侧的卸荷阀（见图七）。

10、匀速地操作手柄，直至密封脂或黄油注入（做好预判，所注入的密封脂或黄油是否到量）。

11、观察装配的压力表上所显示的压力指数是否达到要求，如未达要求则继续填装、注脂操作直至指针达到所需压力。

12、注脂结束后，逆时针松开SDB-1/3手动油泵泵头右侧的卸荷阀（见图七），压力表指针回零，注脂筒里面的活塞自动回位。

13、依次断开注脂筒出脂端压盖处的快速接头（断开图三①和图四或图三②和图四的连接），断开注脂阀与注脂接嘴之间的连接（断开图二和图三①或图二和图三②）。

14、如需继续注脂，则使用S27单头开口扳手和S90-95钩形扳手旋开压盖再次往注脂筒内填装密封脂或黄油。

15、填满之后，旋紧压盖，重复以上动作，直至密封脂或黄油注入，并达到所需压力（观察压力表）。

16、如注脂的空间不够或高度较高，可把包装箱内配备的一条黄色油管用上，黄色油管一端的快速公接头和选定的注脂接嘴连接（连接图八①和图九或图八②和图九），黄色油管的另一端快速母接头和注脂筒前端压盖上的快速公接头连接（见图十）。

17、选配外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

外挂枪头油管前的母接头与注脂筒出脂端压盖上的公接头连接（连接图十一和图十二），枪头与阀门或管道上的注脂阀平面槽相挂扣（连接图十二①和图十三或图十二②和图十三），如使用螺杆锁紧式外挂枪头需用配套的S16扳手把枪头上的螺杆给锁紧，各部件连接完毕后操作好手动试压注脂两用枪，直至密封脂或黄油注入，并达到所需压力。

注意：外挂枪头工作压力70MPa，切勿超压使用！

        二、试压：

当所需注入的密封脂或黄油注入结束后，再次装满注入物（密封脂或黄油）于枪筒内继续打压，看SDB-1/3手动油泵上装配的压力表上所显示的压力指数是否达到要求，如未到则继续压动手柄直至指针达到所需压力。

       三、注脂试压工作结束后，小心拆装设备，注意：SDB-1/3手动油泵尾部的通气孔一定要拧紧，擦拭干净后装入不锈钢包装箱内。
