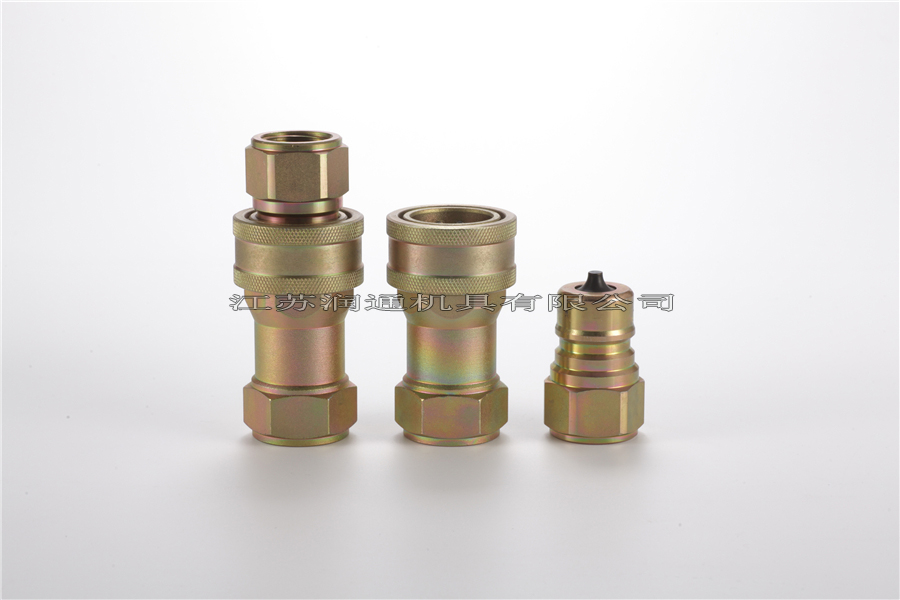

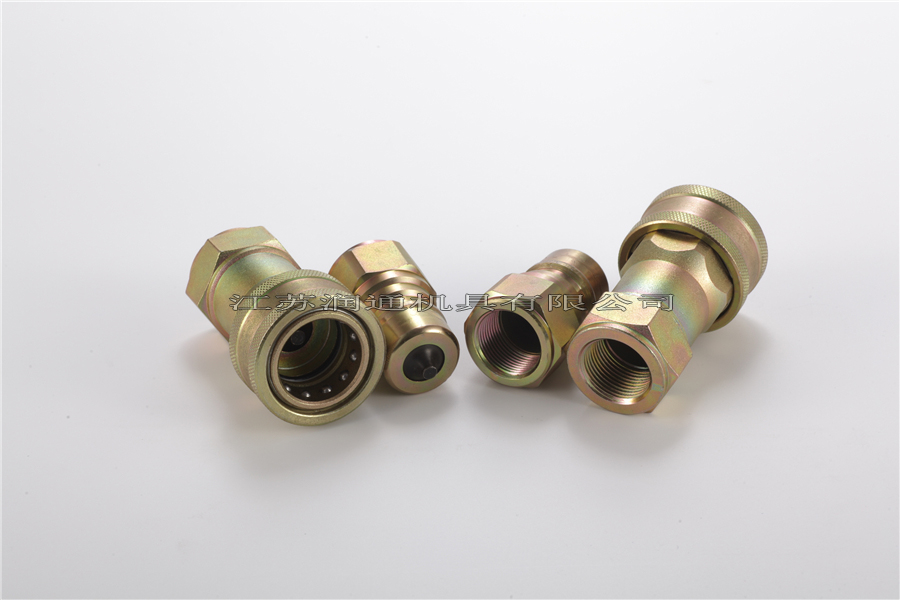

产品材料：母体：碳钢 /公头：碳钢 /
产品描述：符合ISO7241A标准
产品应用：HS-TG系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用
互换性：美国派克（PARKER）6600系列、意大利快事达（FASTER）ANV系列、美国爱力克（AEROQUIP）5600系列、美国汉森（HANSEN）HA15000系列
13901431334（微信同号）
产品描述：符合ISO7241A标准
技术优势：
1、接头断开时，阀芯自动闭合，防止泄露。
2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
3、关键部件经过感应淬火，耐用性高。
4、稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料精密制造。
产品应用：HS-TG系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。
互换性：美国派克（PARKER）6600系列、意大利快事达（FASTER）ANV系列、美国爱力克（AEROQUIP）5600系列、美国汉森（HANSEN）HA15000系列。
技术支持:
| 规格（英寸） | 3/4 | 1 |
| 额定压力（PSI） | 3000 | 3000 |
| 额定流量（GPM） | 28 | 50 |
| 温度范围（标准密封圈） |
-20℃至+120℃ |
|
| 标准密封圈材料 | 丁腈橡胶NBR | |
母插座
| ISO | PART NO. | LS |
￠D |
HEX1 | A | T |
| 20 | HS-TG-06SF | 85 | 51 | S38 | 19 | G3/4 NPT3/4 |
| 25 | HS-TG-08SF | 98.5 | 57 | S44.5 | 23 | G1 NPT1 |
公插头
| ISO | PART NO. | LP | d | C | HEX2 | A | T |
| 20 | HS-TG-06PF | 57 | 29 | 29 | S35 | 18 | G3/4 NPT3/4 |
| 25 | HS-TG-08PF | 65 | 34.3 | 34.3 | S41 | 21 | G1 NPT1 |
连接器装配
| ISO | PART NO. | L |
￠D |
HEX1 | HEX2 | T |
| 20 | HS-TG-06PF |
115 |
51 | S38 | S35 | G3/4 NPT3/4 |
| 25 | HS-TG-08PF | 130.5 | 57 | S44.5 | S41 | G1 NPT1 |
