HS-FF平面式液压快速接头(碳钢)(新)(018) ISO16028

产品材料：母体：碳钢 /公头：碳钢 /

产品描述：符合ISO16028标准

产品应用：HS-FF系列接头广泛应用于以下公用设施：液压油泄漏会构成严重的安全险情，尤其对用于高压电源输送线维护的架空斗式起重机，这类接头还用建筑、铁路维护及矿业中的液压机具之快速切换，易于清理使之能理想地用于这类特殊环境

互换性：美国派克（PARKER）FEM系列、意大利意图奇（STUCCHI）FIRG系列、美国爱力克（AEROQUIP）FD89系列、美国汉森（HANSEN）FF系列。

在线咨询

全国热线

13901431334（微信同号）

应用：HS-FF系列接头广泛用于以下公用设施：液压油泄漏会构成严重的安全险情，尤其对用于高压电源输送线维护的架空斗式起重机，这类接头还用建筑、铁路维护及矿业中的液压机具之快速切换，易于清理使之能理想地用于这类特殊环境。

HS-FF系列接头具有以下特征：
1、新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
2、套筒锁紧机构通过连接后旋转套筒而啮合，在使用期间沿地面拖动接头时，套锁机构能防止意外断开。
3、套锁机构的设计有助于防止杂物进入内部机构从而在连接或断开时引起误操作，套筒覆盖挡圈并且在弹射区域包含了防尘密封件。
4、淬火处理的公插头和套筒以及实心棒状结构造就优质阴接头，能抵抗由于液压和机械冲击所造成的剥蚀及损坏。
5、这种密封圈设计用于防止在危险工作状况下出现爆裂或损坏。
6、耐用球锁机械能可靠连接，数个锁定钢球均匀分配工作负载，同时提供对准及旋转动作从而减小软管扭曲延长软管使用期，警告：这类产品不能用作旋转阳接头，在压力下旋转会导致过度和过早磨损。
7、HS-FF系列接头在连接及断开时使用平齐阀机构操作，这意味着阀之间的接合能使断开时只损失少量流体，或在重新连接时只混入少量空气。
8.采用新工艺环保镀锌，提供更高的防锈性能
9、HS-FF接头答合ISO16028标准。
10、并与下列产品互换：美国派克（PARKER）FEM系列、意大利意图奇（STUCCHI）FIRG系列、美国爱力克（AEROQUIP）FD89系列、美国汉森（HANSEN）FF系列。

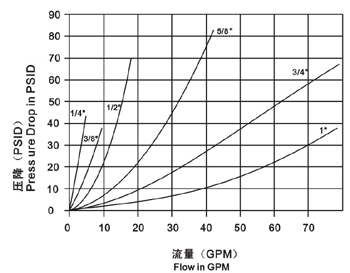

技术规范：

规格(英寸)	1/4(02)	3/8(03)	1/2(04)	5/8(06)	3/4(08)	1(10)	1-1/2(12)	2(16)
额定压力(PSI)	5000	4350	4350	3625	3625	3000	3000	3000
额定流量(GPM)	3	6	12	20	28	50	80	100
溢流量(ML)(断开时的最大数值）	0.006	0.012	0.02	0.026	0.032	0.035	0.05	0.1
温度范围	-20℃至+120℃
标准密封圈材料	丁腈橡胶NBR

HS-FF

母插座

HS-FF

ISO	PART NO	LS	￠D	HEX1	A	T
6.3	HS-FF-02SF	58.2	28	S20六角	14	G1/4 NPT1/4
10	HS-FF-03SF	68.2	32	S24六角	14	G3/8 NPT3/8
10	HS-FF-03SF	72.2	32	S27六角	18	G1/2 NPT1/2
12.5	HS-FF-04SF	75	38	S32六角	18	G1/2 NPT1/2
12.5	HS-FF-04SF	79	38	S36六角	20	G3/4 NPT3/4
16	HS-FF-06SF	80	42	S36六角	22	G3/4 NPT3/4
19	HS-FF-08SF	99.8	48	S41六角	22	G3/4 NPT3/4
19	HS-FF-08SF	99.8	48	S41六角	23.5	G1 NPT1
25	HS-FF-10SF	111.5	56	S55六角	24	G1-1/4 NPT1-1/4
-	HS-FF-12SF	150	79.5	S65六角	30	G1-1/2 NPT1-1/2
-	HS-FF-16SF	167	98.5	S85六角	31	G2 NPT2

公插头

HS-FF

ISO	PART NO	LP	d	C	HEX2	A	T
6.3	HS-FF-02PF	49.2	16.1	15.2	S20六角	14	G1/4 NPT1/4
10	HS-FF-03PF	55.8	19.7	19.5	S24六角	14	G3/8 NPT3/8
10	HS-FF-03PF	59.8	19.7	19.5	S27六角	18	G1/2 NPT1/2
12.5	HS-FF-04PF	72	24.5	21.6	S32六角	18	G1/2 NPT1/2
12.5	HS-FF-04PF	76	24.5	21.6	S36六角	22	G3/4 NPT3/4
16	HS-FF-06PF	75.5	27	21.6	S36六角	22	G3/4 NPT3/4
19	HS-FF-08PF	93.8	3	29	S41六角	22	G3/4 NPT3/4
19	HS-FF-08PF	93.8	30	29	S41六角	23.5	G1 NPT1
25	HS-FF-10PF	90	36	34	S55六角	24	G1-1/4 NPT1-1/4
-	HS-FF-12PF	112	57	38	S65六角	30	G1-1/2 NPT1-1/2
-	HS-FF-16PF	123.9	73	40.5	S75六角	31	G2 NPT2

连接器装配

HS-FF

ISO	PART NO	L	￠D	HEX1	HEX2	T
6.3	HS-FF-02	96.2	28	S20六角	S20六角	G1/4 NPT1/4
10	HS-FF-03	108.4	32	S24六角	S24六角	G3/8 NPT3/8
10	HS-FF-03	116.4	32	S27六角	S27六角	G1/2 NPT1/2
12.5	HS-FF-04	129.3	38	S32六角	S32六角	G1/2 NPT1/2
12.5	HS-FF-04	137.3	38	S36六角	S36六角	G3/8 NPT3/8
16	HS-FF-06	138	42	S36六角	S36六角	G3/4 NPT3/4
19	HS-FF-08	172.1	48	S41六角	S41六角	G3/4 NPT3/4
19	HS-FF-08	172.1	48	S41六角	S41六角	G1 NPT1
25	HS-FF-10	178	56	S55六角	S55六角	G1-1/4 NPT1-1/4
-	HS-FF-12	233.4	79.5	S65六角	S65六角	G1-1/2 NPT1-1/2
-	HS-FF-16	251.7	98.5	S85六角	S75六角	G2 NPT2
