  • HS-S1开闭式液压快速接头

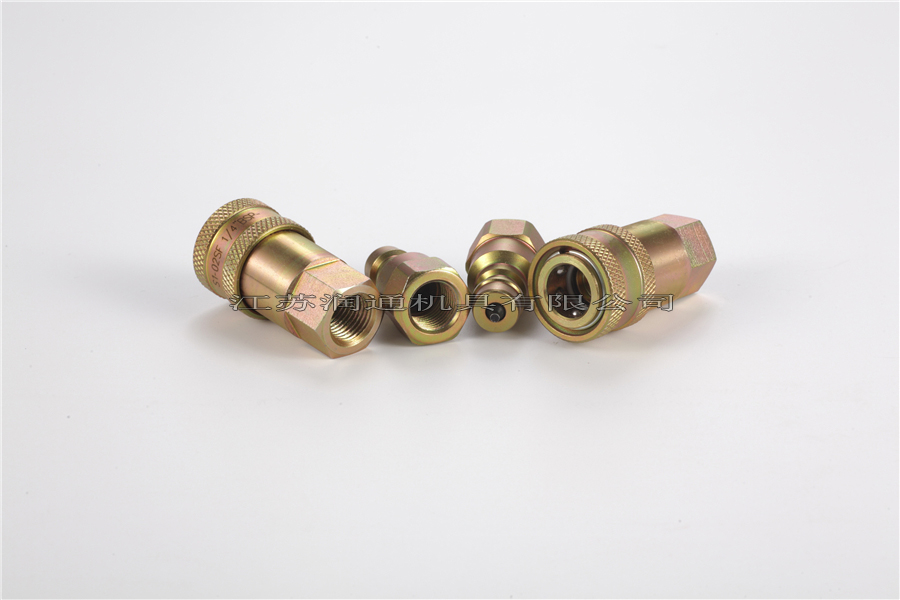

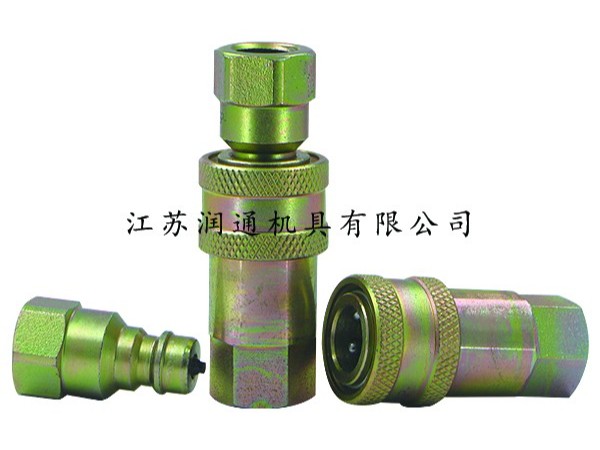

HS-S1开闭式液压快速接头(碳钢)(001)

产品材料:母体:碳钢 /公头:碳钢 /产品描述:符合ISO7241-A标准

产品应用:HS-S1系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备及其他所需的液压应用

互换性:美国派克(PARKER)6600系列、意大利快事达(FASTER)ANV系列、美国爱力克(AEROQUIP)5600系列、美国汉森(HANSEN)HA15000系列

全国热线

13901431334(微信同号)

产品描述:符合ISO7241-A标准

技术优势:

1、接头断开时,阀芯自动闭合,防止泄露。

2、接头连接后,阀自动开启,在额定工作范围内,始终保持流体的畅通。

3、关键部件经过感应淬火,耐用性高。

4、稳固的球锁机构将相匹配的两半部分结合在一起,母插座和公插头采用实心的棒料精密制造。

产品应用:HS-S1系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备及其他所需的液压应用。

互换性:美国派克(PARKER)6600系列、意大利快事达(FASTER)ANV系列、美国爱力克(AEROQUIP)5600系列、美国汉森(HANSEN)HA15000系列。

技术规范

规格(英寸) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
额定压力(PSI) 5000 4000 4000 3000 3000 3000 2000 2000

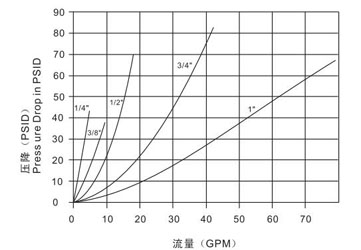

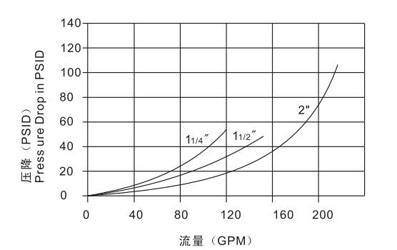

额定流量(GPM) 3 6 12 28 50 88 220 240
温度范围(标准密封圈) -20℃至+120℃
标准密封圈材料 丁腈橡胶NBR


HS-S1HS-S1

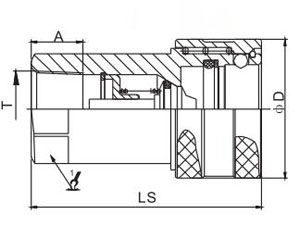

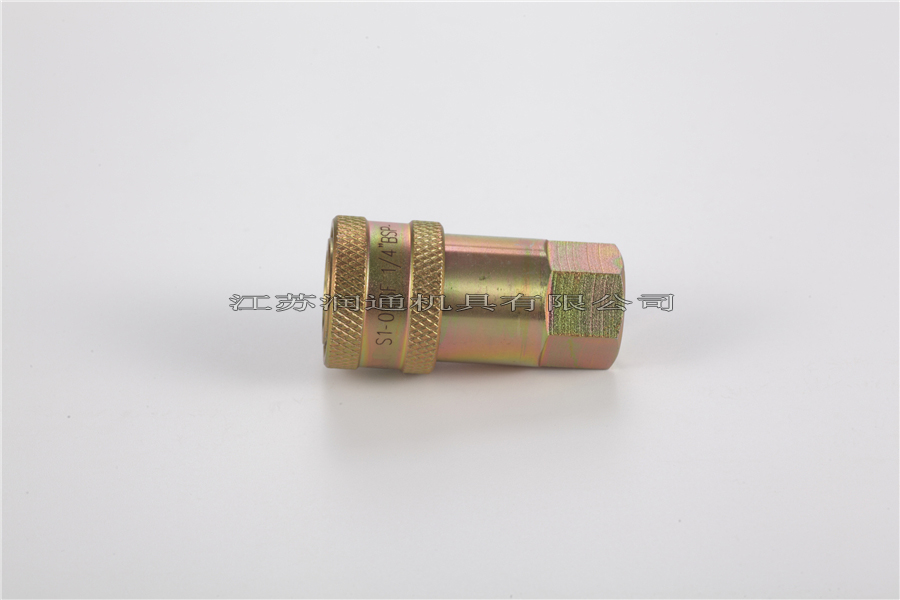

母插座

HS-S1

ISO PART NO LS ¢D
HEX1 A T
6.3 HS-S1-02SF 50 26 19 13 G1/4  NPT1/4
10 HS-S1-03SF 56 31.5 22 14 G3/8  NPT3/8
12.5 HS-S1-04SF 66 38.5 27 16 G1/2  NPT1/2
20 HS-S1-06SF 80 48 34 18 G3/4  NPT3/4
25 HS-S1-08SF 94 56 41 21 G1  NPT1
31.5 HS-S1-10SF 117 69.8 50 25 G1-1/4  NPT1-1/4
40 HS-S1-12SF 133 84.5 60 25.5 G1-1/2  NPT1-1/2
50 HS-S1-16SF 165 99 75 26 G2  NPT2

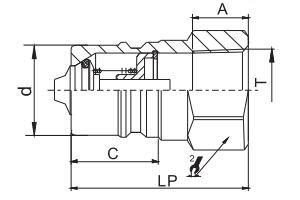

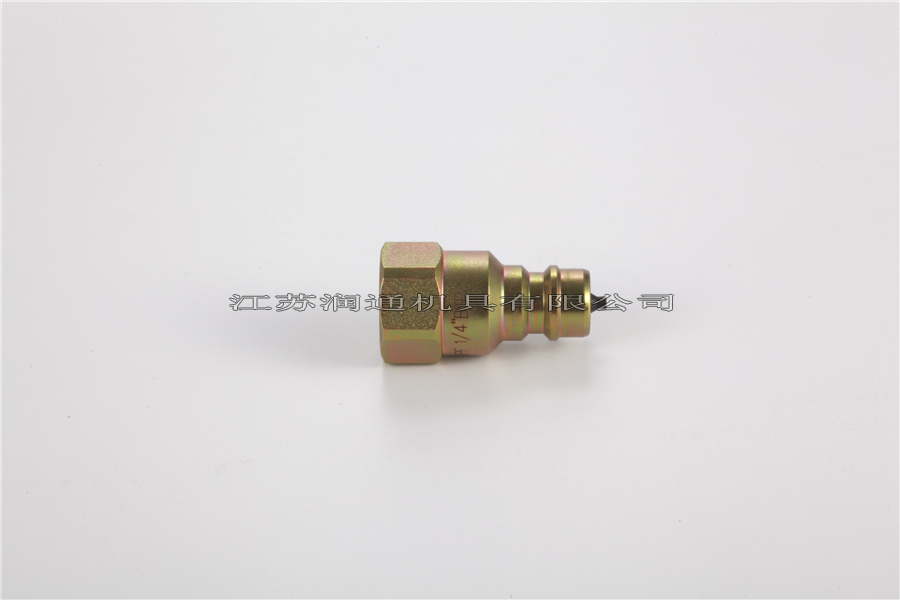

公插头

HS-S1

ISO PART NO LP d C HEX2 A T
6.3 HS-S1-02PF 35.5 11.8 15 19 13 G1/4  NPT1/4
10 HS-S1-03PF 36.5 17.3 21.4 22 14 G3/8  NPT3/8
12.5 HS-S1-04PF 43.5 20.5 27 27 16 G1/2  NPT1/2
20 HS-S1-06PF 57 29 28 35 18 G3/4  NPT3/4
25 HS-S1-08PF 59.5 34.3 36 41 21 G1  NPT1
31.5 HS-S1-10PF 75 45 46 50 25 G1-1/4  NPT1-1/4
40 HS-S1-12PF 83.5 55 52 60 25.5 G1-1/2  NPT1-1/2
50 HS-S1-16PF 105 65 64 75 26 G2  NPT2

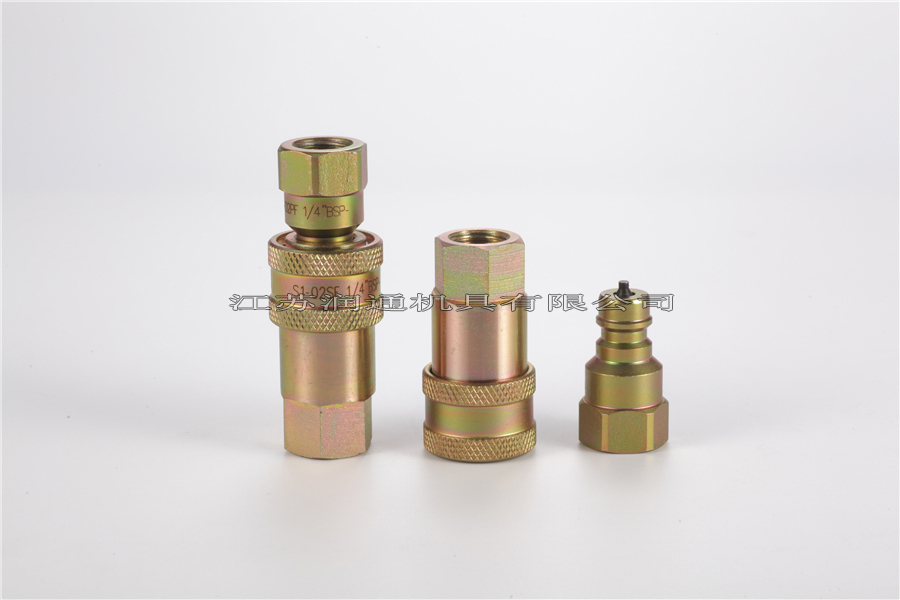

连接器装配

HS-S1

ISO PART NO L ¢D
HEX1 HEX2 T
6.3 HS-S1-02 71 26 19 19 G1/4  NPT1/4
10 HS-S1-03 75 31.5 22 22 G3/8  NPT3/8
12.5 HS-S1-04 88 38.5 27 27 G1/2  NPT1/2
20 HS-S1-06 110 48 34 35 G3/4  NPT3/4
25 HS-S1-08 119.5 56 41 41 G1  NPT1
31.5 HS-S1-10 150 69.5 50 50 G1-1/4  NPT1-1/4
40 HS-S1-12 167.5 84 60 60 G1-1/2  NPT1-1/2
50 HS-S1-16 210.5 99 75 75 G2  NPT2




HS-S1

HS-S1

HS-S1

HS-S1
