HS-35ST/70ST 手动填料式注脂枪的使用方法

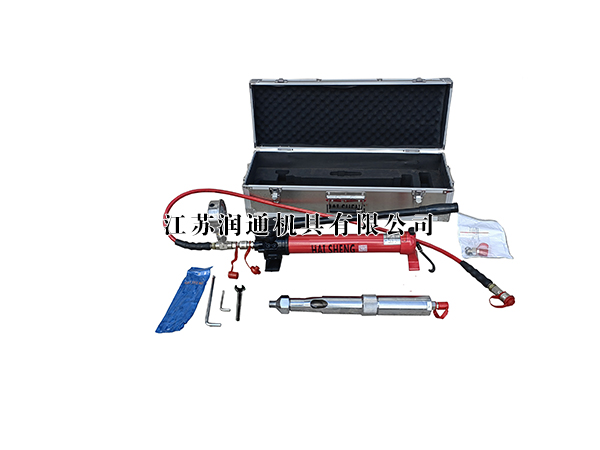

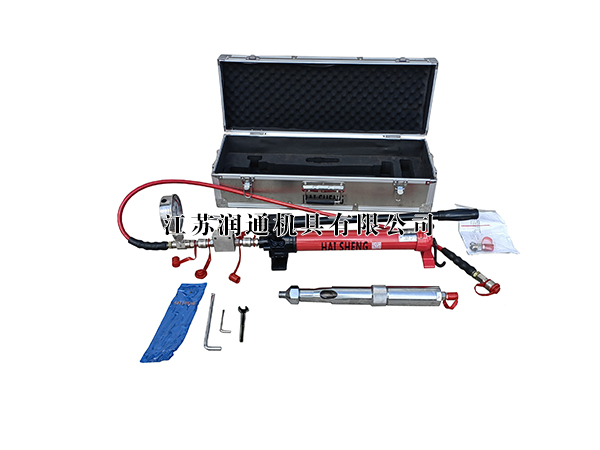

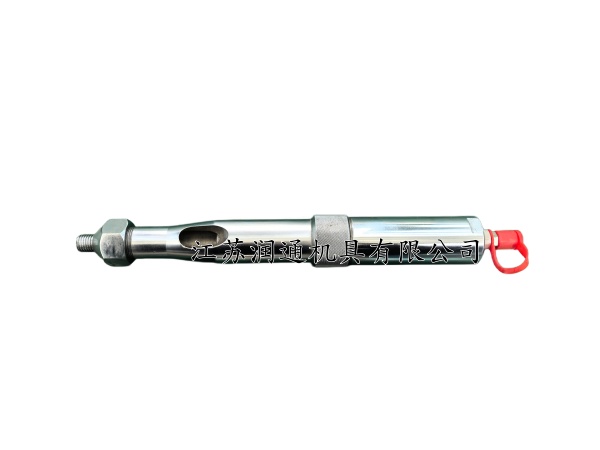

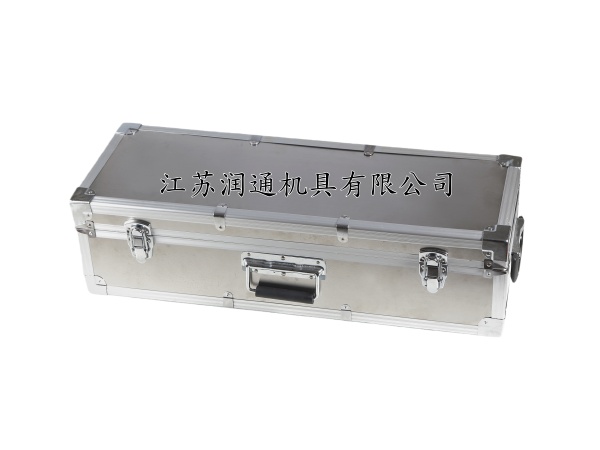

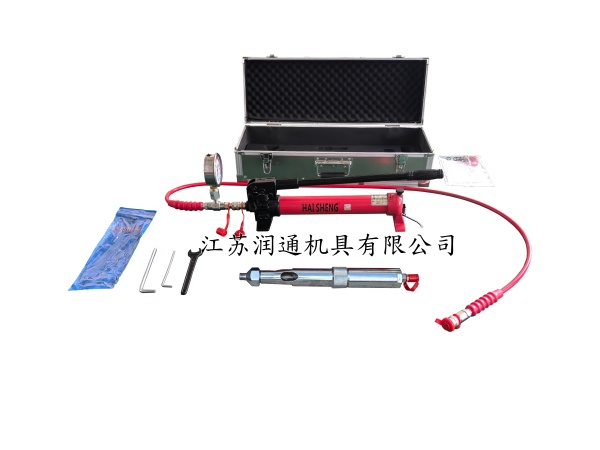

①不锈钢包装箱 ②SDB-1手动油泵  ③注油口(通气孔） ④耐震压力表  ⑤三通⑥2米聚氨酯高压油管(长度可定制） ⑦超高压快速接头（LKJ-4） ⑧自动回位注脂枪筒（注脂枪筒容量55毫升）⑨出脂端压盖 ⑩工具袋  ⑪8mm内六角扳手⑫5mm内六角扳手 ⑬S22单头开口扳手 ⑭M16*1.5快速接头公接头  ⑮组合垫圈  ⑯说明书

一、 注脂：

1、打开不锈钢包装箱，检查包装箱内产品及配件是否与您订货相符且产品无任何运输损坏。如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、依次拿出耐震压力表三通油管、SDB-1手动油泵、自动回位注脂枪筒、工具包、使用说明书等配件。

3、把需要注入的胶棒从枪筒壁入口装入容腔内。

4、选定注脂枪头前端的卡具，依据不同场景可连接不同规格的卡具。

5、把注脂枪筒前的注脂枪头跟卡具的连接口旋紧。

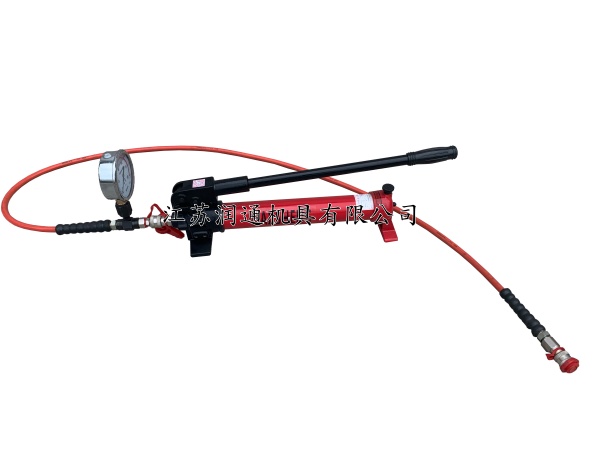

6、把红色油管带压力表一端的超高压快速接头公接头（LKJ-4）与SDB-1手动油泵出油口的超高压快速接头母接头（LKJ-4）相连接（见图一），红色油管另一端的超高压快速接头母接头（LKJ-4）与注脂筒进油端的超高压快速接头公接头（LKJ-4）连接（见图二）。

7、松开SDB-1手动油泵尾部的通气孔，快速地压动手柄几次（排空空气）。

8、顺时针旋紧SDB-1手动油泵泵头右侧的卸荷阀（见图三）。

9、匀速地操作手柄，直至胶棒注入（做好预判，所注入的胶棒是否到量）。

10、观察装配的压力表上所显示的压力指数是否达到要求，如未达要求则继续填装、注脂操作直至指针达到所需压力。

11、注脂结束后，逆时针松开SDB-1手动油泵泵头右侧的卸荷阀（见图三），压力表指针回零，注脂筒里面的活塞自动回位。

12、如需继续注脂，则把需要注入的胶棒再次从枪筒壁入口装入容腔内。

13、填入之后，重复以上动作，直至胶棒注入，并达到所需压力（观察压力表）。

二、注脂工作结束后，小心拆装设备，注意：SDB-1手动油泵尾部的通气孔一定要拧紧，擦拭干净后装入不锈钢包装箱内。
