HS-70SD2手动电动试压注脂两用枪的使用方法

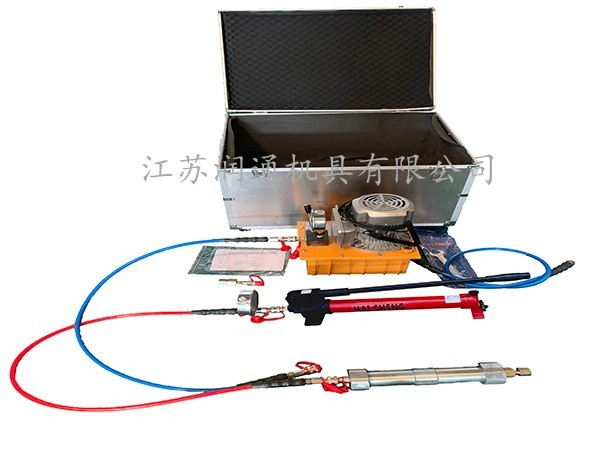

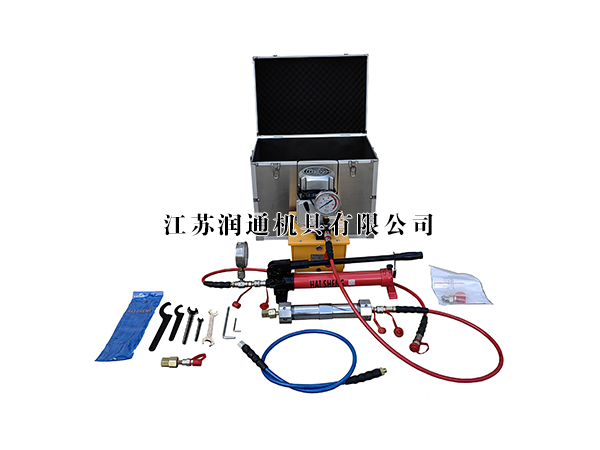

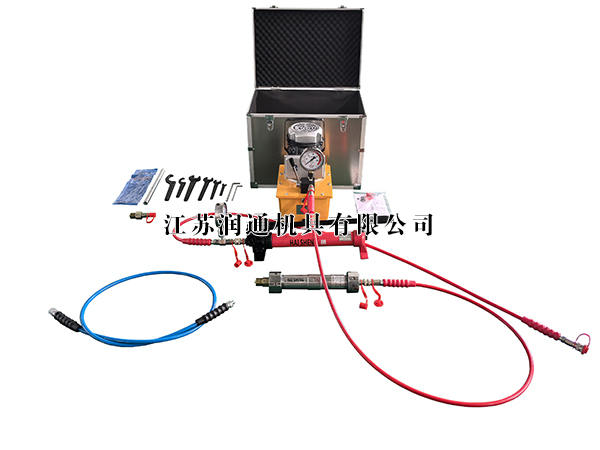

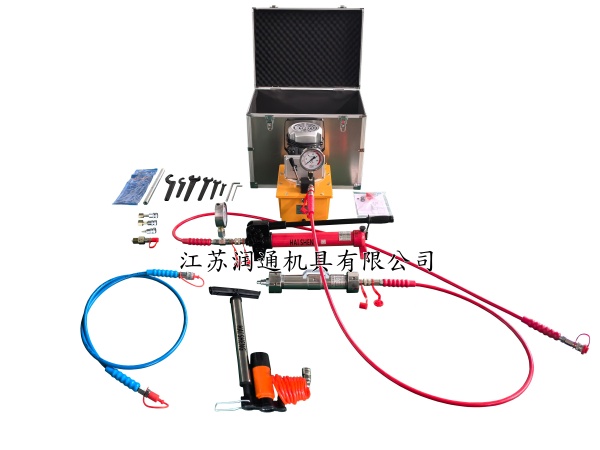

①不锈钢包装箱 ②DBD0.7电动油泵 ③ 卸荷手柄  ④SDB-1手动油泵 ⑤ 注油口(通气孔）6超高压快速接头 (LKJ-4) 7 2米聚氨酯高压油管（长度可定制）⑧注脂枪筒（注脂枪筒容量350毫升） ⑨ 进油端压盖 ⑩出脂端压盖 ⑪ 气压泵 ⑫2米备用油管（长度可定制） ⑬ 试压接嘴 ⑭工具袋 ⑮气压推回活塞接嘴 ⑯ M20*1.5注脂接嘴 ⑰1”-14牙注脂接嘴   ⑱ S90-95钩形扳手  ⑲ S55-62钩形扳手   ⑳ S32单头开口扳手   ㉑ S27单头开口扳手 ㉒ S22单头开口扳手 ㉓ S12单头开口扳手 ㉔ 钢管 ㉕ 8mm内六角扳手 ㉖ 5mm内六角扳手 ㉗ M16*1.5快速接头公接头   ㉘ 组合垫圈  ㉙ 说明书

说    明：给法兰、高压阀门注高压密封脂及管道堵漏以及小容量高压产品试压检测

主要应用：油田现场、化工管道、燃气管道、阀门、压力容器以及维修基地上的各种阀门注脂及压力试验

一、 注脂：

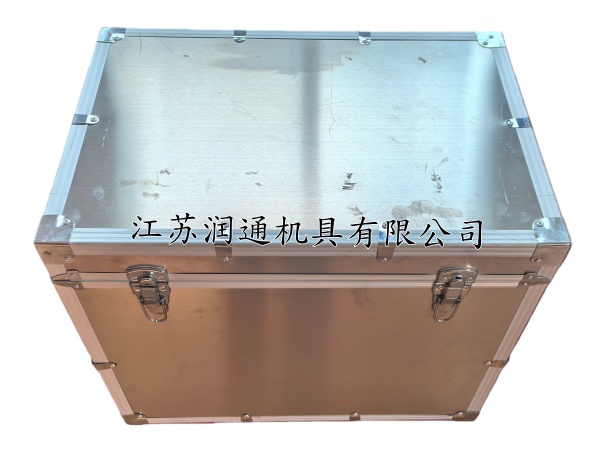

1、 打开不锈钢包装箱，检查包装箱内产品及配件是否与您订货相符且产品无任何运输损坏。如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、 依次拿出DBD0.7电动油泵、 SDB-1手动油泵、注脂枪筒、气压泵、耐震压力表三通油管、备用油管、工具包、试压接嘴、使用说明书等配件 。

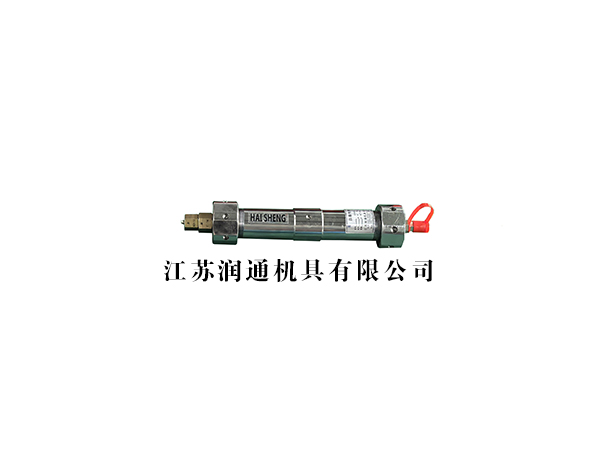

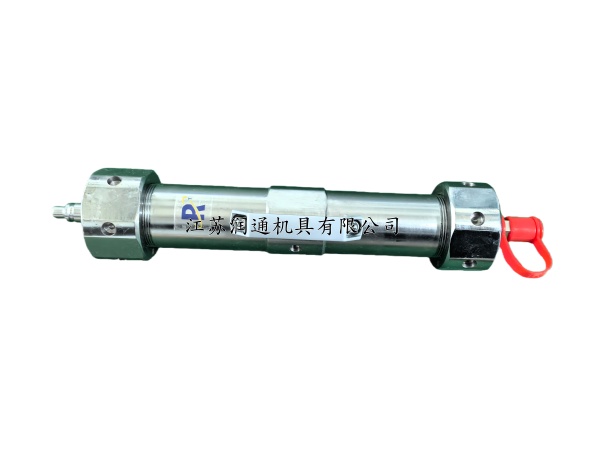

3、 用配套的S55-62钩形扳手锁住枪筒筒身中间部位的圆孔，用S90-95钩形 扳手勾住注脂筒出脂端压盖上的圆孔，逆时针旋开压盖（见图一）。

                         图一

4、 填入散装或者棒料状的密封脂或黄油，用S55-62和S90-95钩形扳手旋紧压盖。

5、 根据阀门或管道上注脂阀的 连接螺纹 尺寸（见图二）选定对应的注脂接嘴，标配两种规格的注脂接嘴  ①   M20×1.5 （见图三）、   ②   1″-14牙 （见图三）。

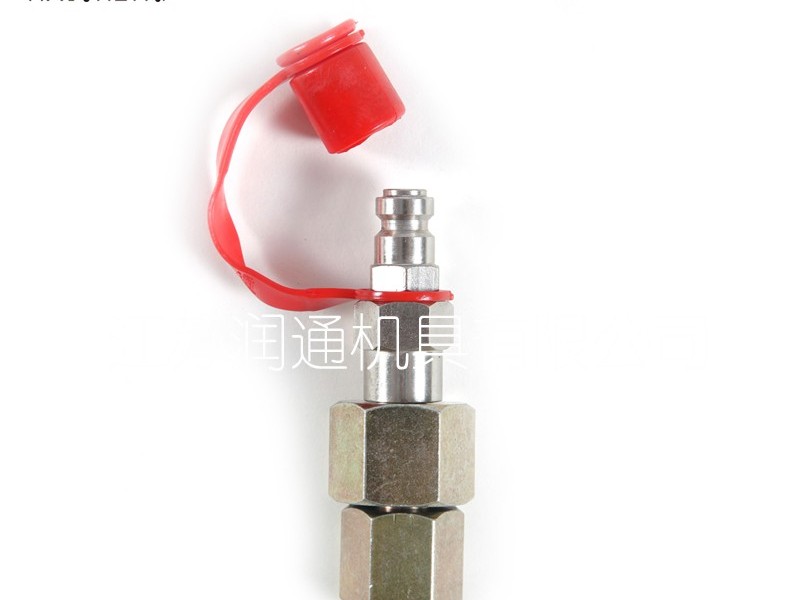

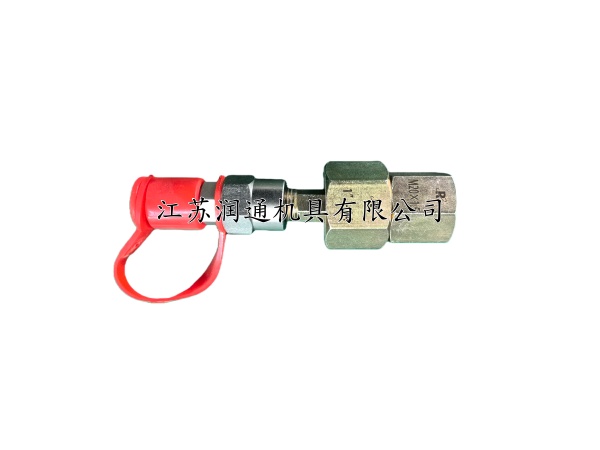

7、 把红色油管带压力表一端的超高压快速接头公接头（LKJ-4）与 SDB-1手动油泵出油口的超高压快速接头母接头（LKJ-4 ）相连接（见图五），红色油管另一端的超高压快速接头母接头（ LKJ-4）与注脂筒进油端的超高压快速接头公接头（ LKJ-4 ）连接（见图六）。

或把红色油管的超高压快速接头母接头（LKJ-4）与 电动油泵出油口的超高压快速接头公接头（LKJ-4 ）相连接（见图八），红色油管另一端的超高压快速接头母接头（ LKJ-4）与注脂筒进油端的超高压快速接头公接头（ LKJ-4 ）连接（见图九）

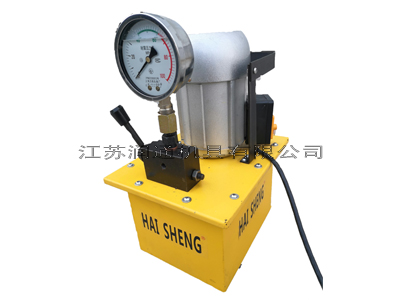

9、 顺时针旋紧SDB-1手动油泵泵头右侧的卸荷阀（见图七）或向上关紧电动泵阀座上的卸荷手柄（见图十），接上电源，开动电机按钮。

10、 匀速地操作手柄或电动油泵开始工作，直至密封脂或黄油注入（做好预判，所注入的密封脂或黄油是否到量）。

11、 观察装配的压力表上所显示的压力指数是否达到要求，如未达要求 则继续填装、注脂操作直至指针达到所需压力。

12、 注脂结束后，逆时针松开SDB-1手动油泵泵头右侧的卸荷阀（见图七），或向下拨动电动泵阀座上的卸荷手柄（见图十），关闭电机按钮，压力表指针回零。

13、 依次断开注脂筒出脂端压盖处的快速接头（断开图三①和图四或图三②和图四的连接），断开注脂阀与注脂接嘴之间的连接（断开图二和图三①或图二和图三②）。

14、 注脂筒内活塞回位的方法有两种：

（1） 把出脂端压盖处的公接头（见图十一）与气压推回活塞接嘴母接头（见图十二）连接， 气压推回活塞接嘴的公接头与气压泵气管前的母接头（图十三）连接。匀速压动气压泵，通过观察气压泵压力表的读数，指针达到 80psi后静置片刻，指针回落说明气压推动注脂筒里面的活塞未回到位，再次补压后继续观察压力表，直至指针没有变动则说明活塞已回到位 ，操作完毕后依次断开图十一与图十二、图十二与图十三的连接。

（2）和 沃泰斯 1400、QS-1800A、QS-2 0 00A、QS-2 2 00A枪筒使用方法一样：

用S55-62和 S90-95 的 钩形 扳手逆时针旋开注脂筒出脂端 压 盖， 手持配备的钢管垂直压住注脂筒里面的活塞，用力把活塞推回或敲回到注脂筒底部。

15、 如需继续注脂，则再次往注脂筒内填装密封脂或黄油。

16、 填满之后，用S55-62和S90-95 的钩形扳手 旋紧压盖，重复以上动作，直至密封脂或黄油注入，并达到所需压力（观察压力表）。

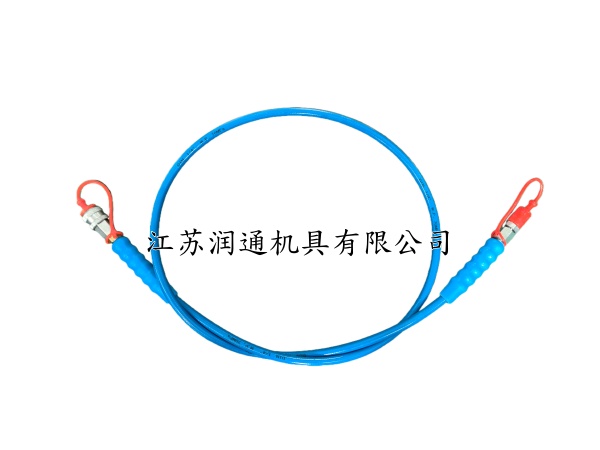

 17、如注脂的空间不够或高度较高，可把包装箱内配备的一条蓝色油管用上，蓝色油管一端的快速公接头和选定的注脂接嘴连接（见图十四），蓝色油管的另一端快速母接头和注脂筒前端压盖上的快速公接头连接（见图十五）。

18、 选配外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

外挂枪头油管前的母接头与注脂筒出脂端压盖上的公接头连接（见图十六），枪头与阀门或管道上的注脂阀平面槽相挂扣（七①十八或图十七②和图十八），如使用螺杆锁紧式外挂枪头需用配套的S16扳手把枪头上的螺杆给锁紧，各部件连接完毕后操作好手动电动试压注脂两用枪， 直至密封脂或黄油注入，并达到所需压力。

二、试压：

当所需注入的密封脂或黄油注入结束后，再次装满注入物（密封脂或黄油）于枪筒内继续打压，看（手） 电动 油泵上装配的压力表上所显示的压力指数是否达到要求，如未到则继续 操作 直至指针达到所需压力。

三、 注脂试压工作结束后，小心拆装设备，注意：（手）电动 油泵油箱上的注油口一定要拧紧，擦拭干净后装入不锈钢包装箱内。
