HS-1800A 脚踏注脂枪的使用方法

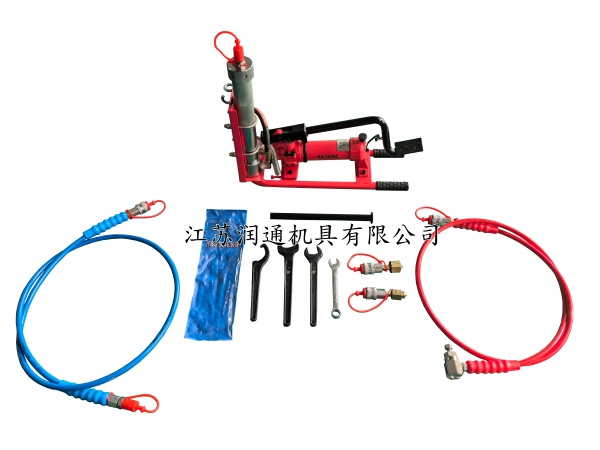

①HS-1800A脚踏液压注脂枪 ②注脂筒  ③出脂端压盖   ④注油口（通气孔）⑤2米注脂管线(长度可定制）⑥2米注脂管线(长度可定制） ⑦螺杆锁紧式外挂枪头（正常配红色油管）或弹簧卡式外挂枪头（正常配黑色油管）⑧M20*1.5注脂接嘴 ⑨1”-14牙注脂接嘴 ⑩活塞推回杆 ⑪工具袋  ⑫S68-72钩形扳手 ⑬S32单头开口扳手 ⑭S27单头开口扳手  ⑮S16双头扳手

注：本公司液压注脂枪系列产品涵盖手动、脚踏、电动、气动手控、气动脚踏等多种操作方式，适用不同的工况条件，欢迎新老客户垂询选购！

一、HS-1800A脚踏式注脂枪具有以下优点：

（1）高效注脂：枪筒容量比进口或国内同类产品更大，注入速度更快，例如注入一支8盎司的密封脂仅需约2分钟，显著提升工作效率。

（2）脚踏操作：免手动负担，采用脚踏驱动设计，无需手动压动手柄，减轻操作人员的劳动强度，尤其适合长时间或重复性作业。

（3）便携轻便：重量轻且结构紧凑，便于携带和移动，适用于现场操作或空间受限的环境。

（4）高压耐用：可产生高达70MPa的压力，配备坚固的注脂筒和加长底座，适合恶劣的野外环境。

（5）兼容性强：支持多种润滑脂，并可配置不同长度的高压软管，适应阀门、管道等多场景密封润滑需求。

二、与沃泰斯QS-1800A相比产品优势：

（1）附加功能设计：出脂端压盖加带自锁快速接头，插拔灵活，公母接头连接后在无压的情况下可360°旋转，让操作者在狭小空间和恶劣环境下也能完成注脂操作；自锁式的结构，能确保公母接头的连接稳定，防止因振动、压力波动或不小心拖拽导致公母接头意外脱落。沃泰斯QS-1800A出脂端压盖处依靠螺纹锁紧，结构简单且操作不便。

（2）多元化连接方式：HS-1800A标配大外挂式注脂枪头和螺纹连接式注脂接嘴（①M20*1.5,②1”-14牙），可满足多重工况需求，沃泰斯QS-1800A只依靠外挂式连接形式单一，缺乏多样性。

（3）拆装便捷合理：HS-1800A脚踏液压注脂枪出脂端压盖拆卸配备了一把钩形扳手，更能符合力学与人体工学，拆装端盖省时省力，大幅提升了注脂效率。沃泰斯QS-1800A拆装端盖依靠细长棒料抵住压盖上的螺丝杆，发力的同时容易导致工具打滑的情况，非合理化设计。

（4）满足工况需求：HS-1800A标配两根两米注脂管线，满足绝大多数现场注脂需求，管线长度可按需定制，从而更灵活地适配操作者的使用习惯。一根配外挂枪头和沃泰斯的使用方法一样，另一根配用于（M20*1.5和1”-14牙）螺纹连接的注脂接口，而沃泰斯没有此配置。

（5）服务保障高：HS-1800A脚踏液压注脂枪价格实惠，供货周期短，维护成本低，沃泰斯QS-1800A价格昂贵，供货周期长，维护成本高。

（6）配件多元化：可选购非标规格的螺纹连接式注脂接嘴（M18*1.5、M24*1.5、M24*2等规格）和加长款的螺纹连接式注脂接嘴（M20*1.5、1”-14牙），而沃泰斯没有此服务。

三、技术参数：

1、额定工作压力：70MPa/10000Psi

2、注脂枪筒内径：40mm

3、活塞行程：285mm

4、注脂枪筒容量：360ml

5、整体重量：15kg

6、外形尺寸：600mm*180mm*480mm（长*宽*高）

四、操作步骤：

1、检查箱内产品及配件是否与您订货相符且产品无任何运输损坏，如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、依次拿出HS-1800A脚踏液压注脂枪、两根两米注脂油管总成、注脂接嘴、工具包、活塞推回杆、使用说明书等配件。

4、填入散装或者棒料状的密封脂或黄油，用S68-72钩形扳手旋紧压盖。

5、外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

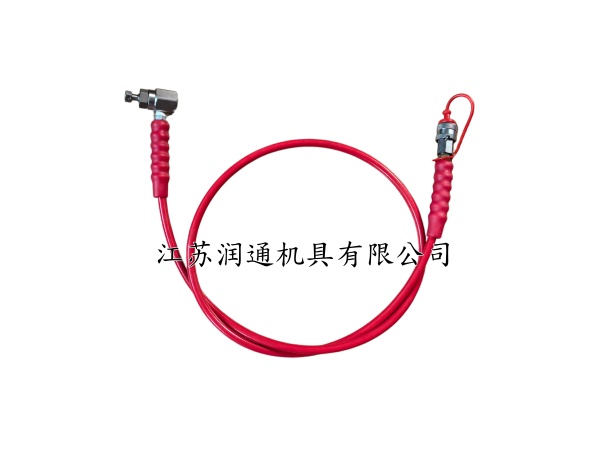

将红色或黑色油管前的外挂枪头与阀门或管道上的注脂阀平面槽相挂扣。（连接图二和图三①或图二和图三②）注：正常情况下我公司产品红色油管配螺杆锁紧式外挂枪头，黑色油管配弹簧卡式外挂枪头。

6、红色或黑色油管另一端的快速母接头与注脂筒出脂端压盖上的公接头连接。（连接图四①和图五或图四②和图五）

7、如使用螺杆锁紧式外挂枪头需用配套的S16双头扳手把枪头上的螺杆给松开或锁紧。

8、松开脚踏油泵尾部的通气孔，快速地踩动踏板几次（排空空气）。

10、匀速地踩动踏板，直至密封脂或黄油注入（做好预判，所注入的密封脂或黄油是否到量）。

11、观察装配的压力表上所显示的压力指数是否达到要求，如未达要求则继续填装、注脂操作直至指针达到所需压力。

12、注脂结束后，逆时针松开脚踏油泵泵头右侧的卸荷阀（见图六），压力表指针回零。

13、依次断开注脂阀与外挂枪头之间的连接（断开图二和图三①或图二和图三②），断开红色或黑色油管与出脂端压盖处的连接（断开图四①和图五或图四②和图五）。

14、螺纹连接式注脂接嘴的使用方法：***沃泰斯的产品无此功能！

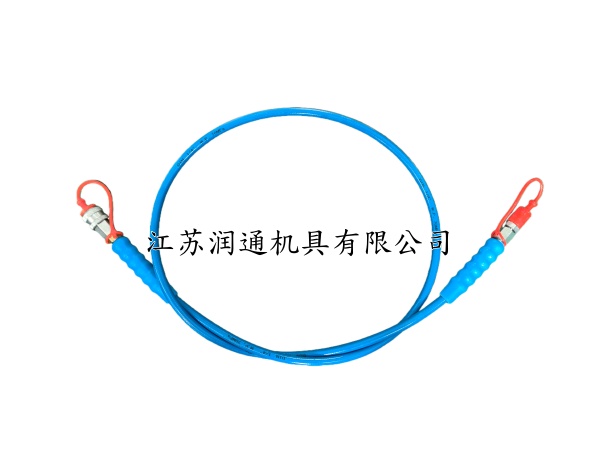

（2）把选定的注脂接嘴（图八）配螺母的一头与阀门或管道上的注脂阀外螺纹相连接（连接图七和图八①或图七和图八②），并用S27单头开口扳手或S32单头开口扳手拧紧螺母，注脂接嘴另一头的快速母接头与蓝色管线一端的快速公接头连接（连接图八①和图九或图八②和图九）。

（3）蓝色管线另一端的快速母接头与脚踏液压注脂枪出脂端压盖处的快速公接头相连接（连接图十和图十一）。

（4）各部件连接完毕后重复前面的8、9、10、11、12项操作即可。

（5）注脂结束后，依次断开注脂阀与注脂接嘴之间的连接（断开图七和图八①或图七和图八②），断开注脂接嘴与蓝色油管之间的连接（断开图八①和图九或图八②和图九），断开蓝色油管另一端与出脂端压盖处的连接（断开图十和图十一）。

15、注脂筒内活塞回位的方法：

用S68-72的钩形扳手逆时针旋开注脂筒出脂端压盖，手持配备的活塞推回杆垂直压住注脂筒里面的活塞，用力把活塞推回到注脂筒底部（注意：脚踏油泵尾部的通气孔一定要松开）。

16、如需继续注脂，则再次往注脂筒内填装密封脂或黄油。

17、填满之后，用S68-72的钩形扳手旋紧压盖，重复以上动作，直至密封脂或黄油注入，并达到所需注入量。

18、注脂工作结束后，小心拆装设备，擦拭干净，注意：脚踏油泵尾部的通气孔一定要拧紧！

本产品和使用说明书最终解释权归本公司所有，如有仿冒和抄袭必依法追究！！！
