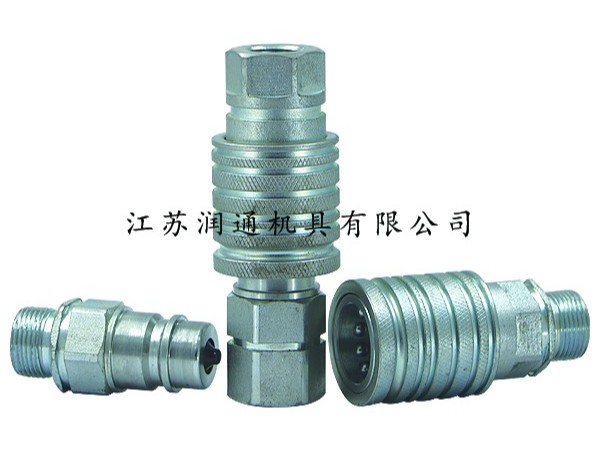

HS-S5/HS-S5C推拉式液压快速接头(碳钢)(007) ISO5675

  • HS-S5/HS-S5C推拉式液压快速接头(碳钢)(007) ISO5675

产品简介

产品材料：母体：碳钢 /公头：碳钢 /

产品描述：符合ISO5675标准

产品应用：HS-S5/HS-S5C系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械及液压机具

 互换性：美国派克（PARKER）4250系列、意大利快事达（FASTER）CPV-CNV系列

电话咨询：13901431334
  • 产品详情
    • ...

产品描述：符合ISO5675标准

技术优势：
1、在接头被夹紧或以舱壁形式安装时，双作用套筒可以用单手操作。
2、接头断开时，阀芯自动闭合，防止泄露。
3、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
4、关键部件经过感应淬火，耐用性高。
5、稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料精密制造。
产品应用HS-S5/HS-S5C系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械及液压机具。
互换性：美国派克（PARKER） 4250 系列、意大利快事达（FASTER   ） CPV-CNV系列

技术规范

规格（英寸） 1/2
额定压力（PSI) 3000

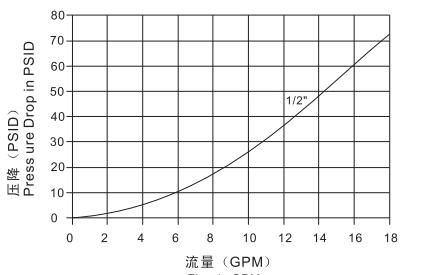

额定流量（GPM) 12
温度范围（标准密封圈） -20℃至+120℃
标准密封圈材料 丁腈橡胶NBR



1

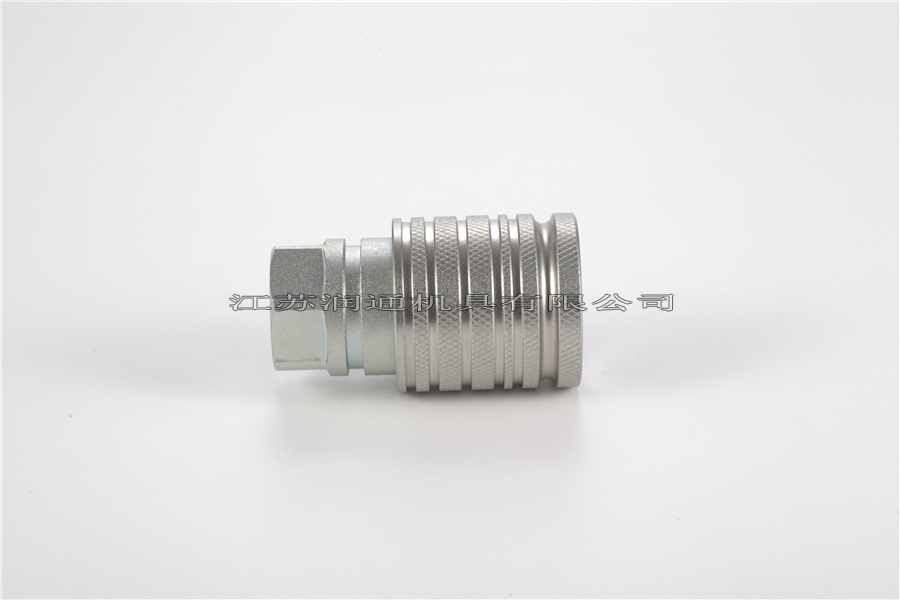

母插座

2




ISO PAPT NO. LS ￠D
 HEX1 T
12.5 HS-S5-04SF3/8 66 38 27 3/8BSP  NPT3/8
12.5 HS-S5-04SF1/2 66 38 27 1/2BSP  NPT1/2
12.5 HS-S5-04SF3/4 69 38 34 3/4BSP  NPT3/4
12.5 HS-S5-04SFM14 66 38 27 M14*1.5
12.5 HS-S5-04SFM16 66 38 27 M16*1.5
12.5 HS-S5-04SFM18 66 38 27 M18*1.5
12.5 HS-S5-04SFM22 66 38 27 M22*1.5

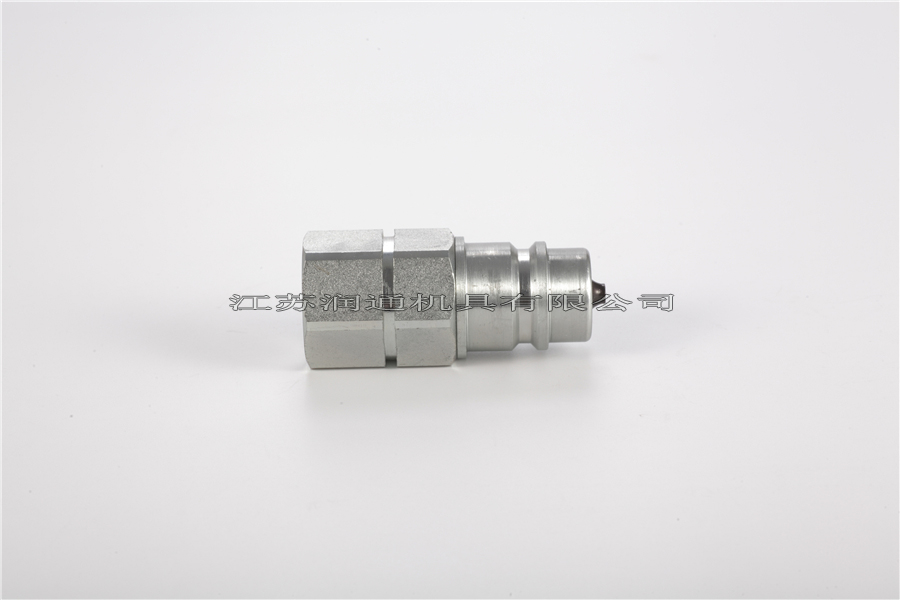

公插头

4



ISO PAPT NO. LP d C HEX2 T
12.5 HS-S5-04PF3/8 61.5 20.5 27 27 3/8BPS  NPT3/8
12.5 HS-S5-04PF1/2 44 20.5 27 27 1/2BPS  NPT1/2
12.5 HS-S5-04PF3/4 64.5 20.5 34 34 3/4BPS  NPT3/4
12.5 HS-S5-04PFM14 61.5 20.5 27 27 M14*1.5
12.5 HS-S5-04PFM16 61.5 20.5 27 27 M16*1.5
12.5 HS-S5-04PFM18 61.5 20.5 27 27 M18*1.5
12.5 HS-S5-04PFM22 44 20.5 27 27 M22*1.5


连接器装配

4



ISO PAPT NO. L ￠D
 HEX1 HEX2 T
12.5 HS-S5-04F3/8 105.5 38 27 27 3/8BPS  NPT3/8
12.5 HS-S5-04F1/2 111.5 38 27 27 1/2BPS  NPT1/2
12.5 HS-S5-04F3/4 105.5 38 34 34 3/4BPS  NPT3/4
12.5 HS-S5-04FM14 105.5 38 27 27 M14*1.5
12.5 HS-S5-04FM16 105.5 38 27 27 M16*1.5
12.5 HS-S5-04FM18 105.5 38 27 27 M18*1.5
12.5 HS-S5-04FM22 105.5 38 27 27 M22*1.5


母插座

5




ISO PAPT NO. LS ￠D
 HEX1 A T
12.5 HS-S5-04SM8L 73.5 38 27 12 M14*1.5
12.5 HS-S5-04SM10L 73.5 38 27 12 M16*1.5
12.5 HS-S5-04SM12L 73.5
 38 27 12 M18*1.5
12.5 HS-S5-04SM15L 75.5 38 27 14 M22*1.5
12.5 HS-S5-04SM18L 75.5 38 27 14 M26*1.5
12.5 HS-S5-04SM10S 73.5 38 27 12 M18*1.5
12.5 HS-S5-04SM12S 73.5 38 27 12 M20*1.5
12.5 HS-S5-04SM14S 75.5 38 27 14 M22*1.5
12.5 HS-S5-04SM16S 75.5 38 27 14 M24*1.5
12.5 HS-S5-04SM20S 77.5 38 30 16 M30*2

公插头

6




ISO PAPT NO. LP d C HEX1 A T
12.5 HS-S5-04PM8L 58.5 20.5 27 27 12 M14*1.5
12.5 HS-S5-04PM10L 58.5 20.5 27 27 12 M16*1.5
12.5 HS-S5-04PM12L 58.5 20.5 27 27 12 M18*1.5
12.5 HS-S5-04PM15L 60.5 20.5 27 27 14 M22*1.5
12.5 HS-S5-04PM18L 60.5 20.5 27 27 14 M26*1.5
12.5 HS-S5-04PM10S 58.5 20.5 27 27 12 M18*1.5
12.5 HS-S5-04PM12S 58.5 20.5 27 27 12 M20*1.5
12.5 HS-S5-04PM14S 60.5 20.5 27 14 14 M22*1.5
12.5 HS-S5-04PM16S 60.5 20.5 27 14 14 M24*1.5
12.5 HS-S5-04PM20S 62.5 20.5 27 30 16 M30*2

连接器装配

7



ISO PAPT NO. L ￠D
 HEX1 HEX2 T
12.5 HS-S5-04-8L 109.5 38 27 27 M14*1.5
12.5 HS-S5-04-10L 109.5 38 27 27 M16*1.5
12.5 HS-S5-04-12L 109.5 38 27 27 M18*1.5
12.5 HS-S5-04-15L 113.5 38 27 27 M22*1.5
12.5 HS-S5-04-18L 113.5 38 27 27 M26*1.5
12.5 HS-S5-04-10S 109.5 38 27 27 M18*1.5
12.5 HS-S5-04-12S 109.5 38 27 27 M20*1.5
12.5 HS-S5-04-14S 113.5 38 27 27 M22*1.5
12.5 HS-S5-04-16S 113.5 38 27 27 M24*1.5
12.5 HS-S5-04-20S 115.5 38 30 30 M30*2



母插座

8



ISO PAPT NO. LS ￠D
 HEX1 HEX2 T
12.5 HS-S5C-04SM8L 87 38 27 19 M14*1.5
12.5 HS-S5C-04SM10L 87 38 27 24 M16*1.5
12.5 HS-S5C-04SM12L 87 38 27 24 M18*1.5
12.5 HS-S5C-04SM15L 89 38 27 27 M22*1.5
12.5 HS-S5C-04SM18L 89 38 27 30 M26*1.5
12.5 HS-S5C-04SM10S 87 38 27 24 M18*1.5
12.5 HS-S5C-04SM12S 87 38 27 27 M20*1.5
12.5 HS-S5C-04SM14S 89 38 27 27 M22*1.5
12.5 HS-S5C-04SM16S 89 38 30 30 M24*1.5
12.5 HS-S5C-04SM20S 94.8 38 30 36 M30*2

公插头

9



ISO PAPT NO. LP d C HEX2 HEX3 T
12.5 HS-S5C-04PM8L 72 20.5 27 19 27 M14*1.5
12.5 HS-S5C-04PM10L 72 20.5 27 24 27 M16*1.5
12.5 HS-S5C-04PM12L 72 20.5 27 24 27 M18*1.5
12.5 HS-S5C-04PM15L 74 20.5 27 27 27 M22*1.5
12.5 HS-S5C-04PM18L 74 20.5 27 30 27 M26*1.5
12.5 HS-S5C-04PM10S 72 20.5 27 24 27 M18*1.5
12.5 HS-S5C-04PM12S 72 20.5 27 27 27 M20*1.5
12.5 HS-S5C-04PM14S 74 20.5 27 30 27 M22*1.5
12.5 HS-S5C-04PM16S 74 20.5 27 30 27 M24*1.5
12.5 HS-S5C-04PM20S 81 20.5 27 36 30 M30*2

连接器装配

10



ISO PAPT NO. L ￠D
 HEX1 HEX2 HEX3 T
12.5 HS-S5C-04-8L 137.5 38 27 19 27 M14*1.5
12.5 HS-S5C-04-10L 137.5 38 27 24 27 M16*1.5
12.5 HS-S5C-04-12L 137.5 38 27 24 27 M18*1.5
12.5 HS-S5C-04-15L 143.5 38 27 27 27 M22*1.5
12.5 HS-S5C-04-18L 143.5 38 27 30 27 M26*1.5
12.5 HS-S5C-04-10S 137.5 38 27 24 27 M18*1.5
12.5 HS-S5C-04-12S 138.5 38 27 27 27 M20*1.5
12.5 HS-S5C-04-14S 137.5 38 27 27 27 M22*1.5
12.5 HS-S5C-04-16S
 143.5 38 27 30 27 M26*1.5
12.5 HS-S5C-04-20S 145.5 38 30 36 30 M30*2
