  • HS-S4钢球式液压快速接头(碳钢)(006) ISO5675

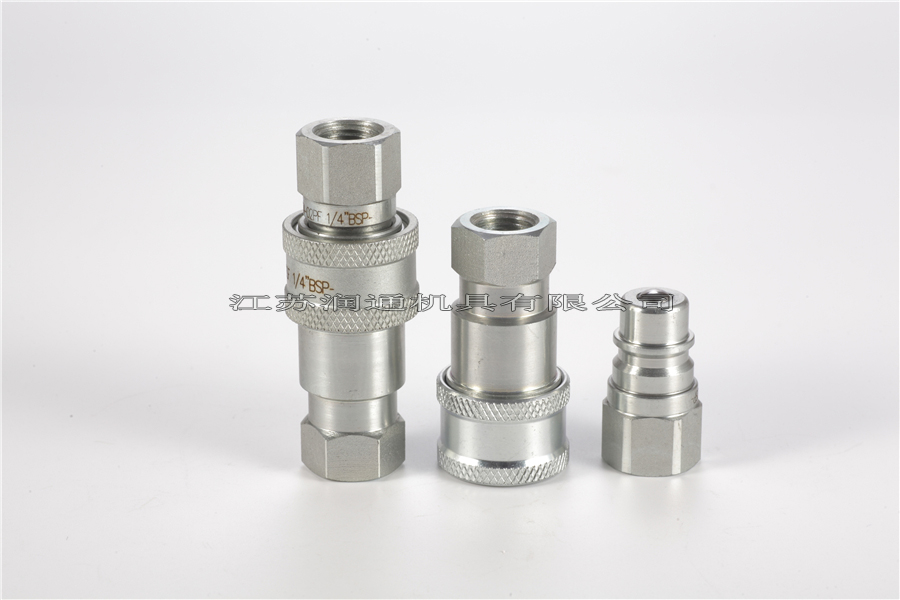

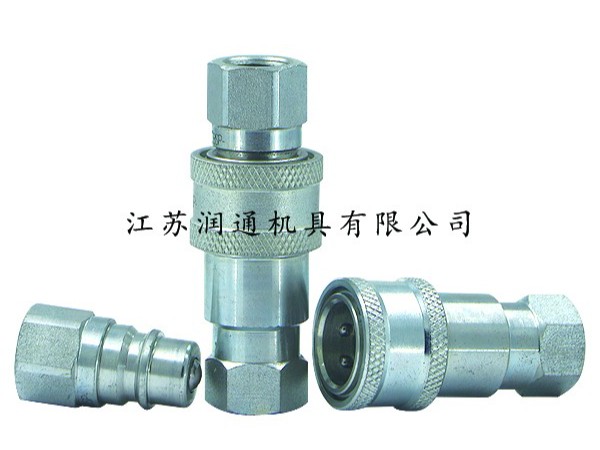

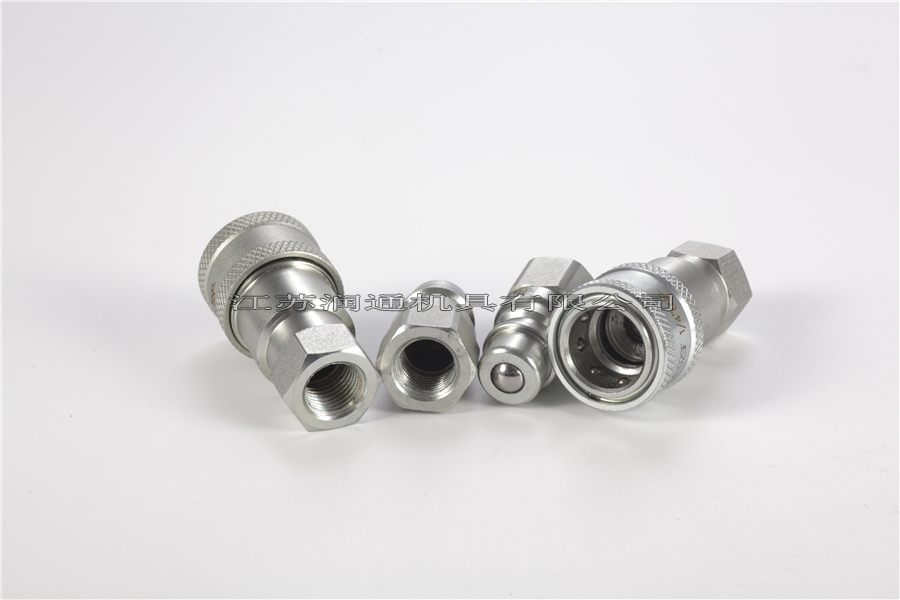

HS-S4钢球式液压快速接头(碳钢)(006) ISO5675

产品材料:母体:碳钢 /公头:碳钢 /产品描述:符合ISO5675标准

产品应用:HS-S4系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用

 互换性:美国派克(PARKER)4000系列、意大利快事达(FASTER)NV/NS系列

全国热线

13901431334(微信同号)

产品描述:符合ISO5675标准

技术优势:

1、接头断开时,阀芯自动闭合,防止泄露。

2、接头连接后,阀自动开启,在额定工作范围内,始终保持流体的畅通。

3、阀采用坚硬的铬合金钢球,钢球被弹簧加载以使牢固的固定在阀座处。

4、阀提供钢球与内锥面之间的金属对金属密封。

5、关键部件经过感应淬火,耐用性高。

6、稳固的球锁机构将相匹配的两半部分结合在一起,母插座和公插头采用实心的棒料精密制造。

产品应用:HS-S4系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。

互换性:美国派克(PARKER)4000系列、意大利快事达(FASTER ) NV/NS系列


技术规范

规格(英寸) 1/4 3/8 1/2 3/4 1
额定压力(PSI) 5000 4000 4000 3000 3000
额定流量(GPM) 3 6 12 28 50
温度范围(标准密封圈) -20℃至120℃
标准密封圈材料 丁腈橡胶NBR




HS-S4

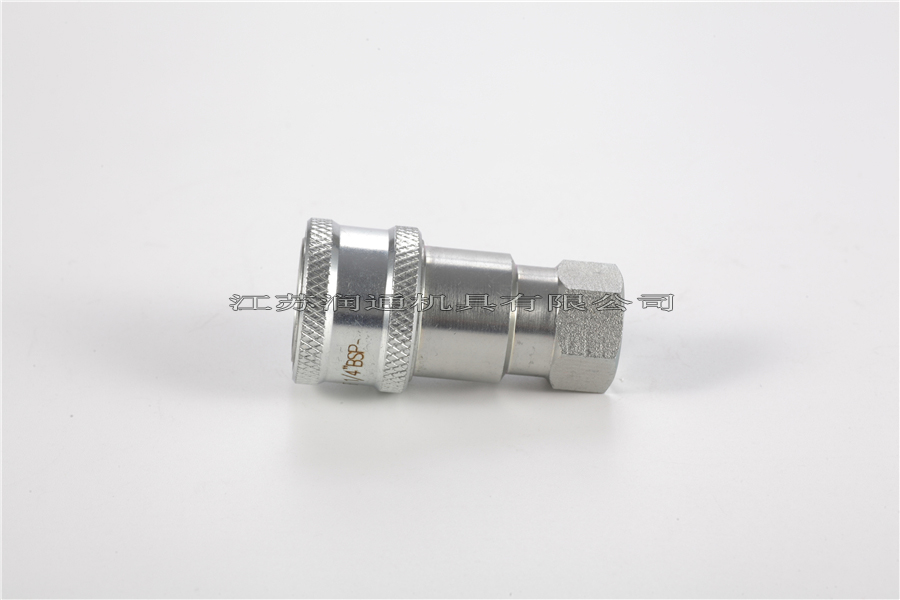

母插座

HS-S4

ISO PART NO LS ¢D
HEX1 A T
6.3 HS-S4-02SF 53.5 27.6 19 12.5 G1/4  NPT1/4
10 HS-S4-03SF 63 34 24 13 G3/8  NPT3/8
12.5 HS-S4-04SF 66 38.5 27 16 G1/2  NPT1/2
20 HS-S4-06SF 82.5 48.2 34 19 G3/4  NPT3/4
20      HS-S4-06SF(E) 83.5 47.5 35 18 G3/4  NPT3/4
25 HS-S4-08SF 96.5 56.5 41 21 G1  NPT1
注:HS-S4-06SF与快事达(FASTER)互换,HS-S4-06SF(E)与派克(PARKER)互换

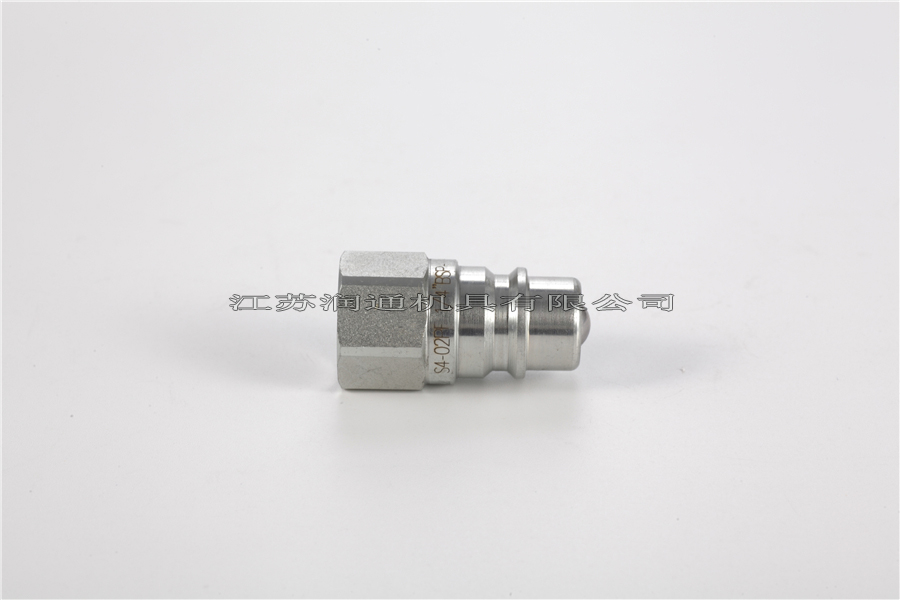

公插头

HS-S4

ISO PART NO LP d C HEX2 A T
6.3 HS-S4-02PF 36 14.2 18.5 19 12.5 G1/4  NPT1/4
10 HS-S4-03PF 40 19 22 24 13 G3/8  NPT3/8
12.5 HS-S4-04PF 43.5 20.5 27 27 16 G1/2  NPT1/2
20 HS-S4-06PF 53.5 28 32 34 19 G3/4  NPT3/4
20     HS-S4-06PF(E) 51 26.9 28.5 33.3 18 G3/4  NPT3/4
25 HS-S4-08PF 63 31.3 38 41 21 G1  NPT1
注:HS-S4-06PF与快事达(FASTER)互换,HS-S4-06PF(E)与派克(PARKER)互换



连接器装配

HS-S4

ISO PART NO L ¢D
HEX1 HEX2 T
6.3 HS-S4-02 72 27.6 19 19 G1/4  NPT1/4
10 HS-S4-03 83 34 24 24 G3/8  NPT3/8
12.5 HS-S4-04 88 38.5 27 27 G1/2  NPT1/2
20 HS-S4-06 108 48.2 34 34 G3/4  NPT3/4
20    HS-S4-06(E) 102 47.5 35 33.5 G3/4  NPT3/4
25 HS-S4-08 127 56.5 41 41 G1  NPT1
注:HS-S4-06与快事达(FASTER)互换,HS-S4-06(E)与派克(PARKER)互换
