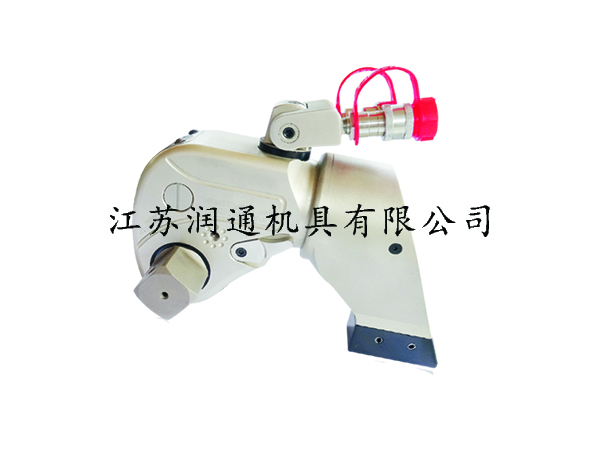

1、航空铝钛合金材料、重量轻、强度高
2、规格齐全,从185-150000Nm共11个标准型号
3、可根据需要定制特殊规格的驱动轴及反作用力臂

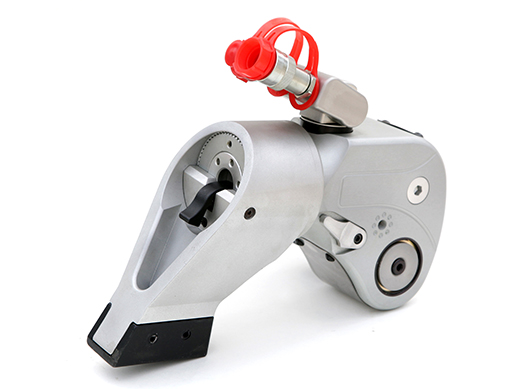

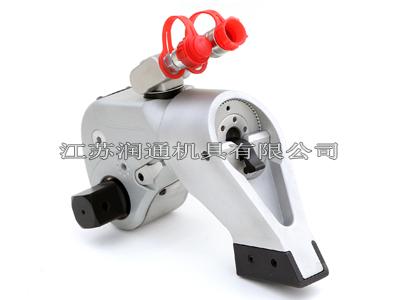

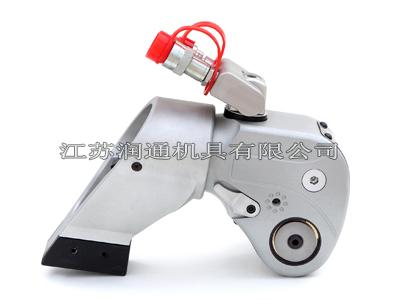

1、航空铝钛合金材料,一体式设计保证了其广泛的适用性。

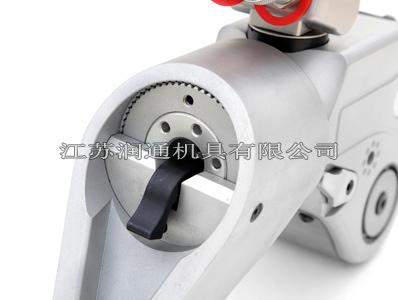

2、工作压力高达为70MPa,采用精密棘轮驱动,输出扭矩重复高度达±3%。

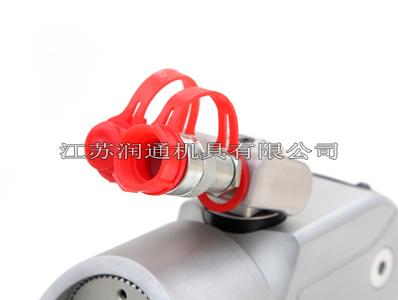

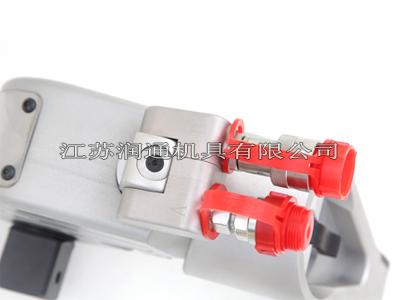

3、360°×180°可旋转油管接头,使用范围广。
4、扳机式锁扣可将360°微调式反力臂放置在任何支点上。

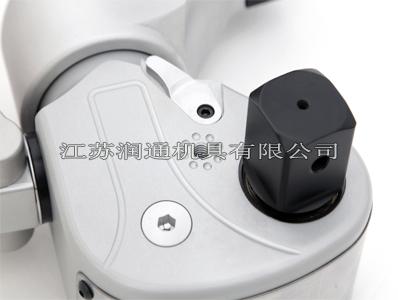

5、直推式驱动轴设计,能够很快地切换拧紧和拆卸状态。
6、锁扣式驱动轴可根据客户要求定做。
7、扭矩从185到150000Nm共12个型号,规格齐全,螺栓覆盖较广的产品。
型号 | 1QDNJ | 3QDNJ | 5QDNJ | 8QDNJ | 10QDNJ | 15QDNJ | 20QDNJ | 25QDNJ | 35QDNJ | 45QDNJ | 50QDNJ | 95QDNJ |
扭矩(Nm) | 185 | 436 | 779 | 1072 | 1553 | 2050 | 2617 | 3493 | 4963 | 5912 | 7032 | 14085 |
1852 | 4364 | 7789 | 10715 | 15528 | 20501 | 26171 | 34928 | 49627 | 59123 | 70315 | 140848 | |
重量(Kg) | 2.7 | 4.8 | 8.8 | 12 | 14.5 | 19 | 25 | 37.5 | 44 | 63 | 89 | 220 |
L1 | 138 | 168 | 207 | 226 | 250 | 281 | 304 | 331 | 390 | 412 | 418 | 520 |
L2 | 194 | 244 | 296 | 326 | 366 | 402 | 442 | 483 | 558 | 570 | 596 | 758 |
L3 | 63 | 79 | 99 | 110 | 120 | 132 | 146 | 158 | 177 | 188 | 195 | 246 |
H1 | 50 | 70 | 80 | 90 | 100 | 112 | 120 | 138 | 150 | 163 | 166 | 210 |
H2 | 73 | 99 | 124 | 133 | 143 | 165 | 183 | 202 | 219 | 229 | 236 | 307 |
H3 | 96 | 125 | 152 | 170 | 186 | 208 | 226 | 250 | 282 | 288 | 300 | 415 |
H4 | 140 | 165 | 193 | 211 | 227 | 249 | 267 | 291 | 323 | 332 | 366 | 473 |
R1 | 26 | 34 | 40 | 46 | 50 | 56 | 60 | 66 | 77 | 80 | 82 | 115 |
R2 | 107 | 132 | 162 | 178 | 199 | 218 | 240 | 260 | 298 | 303 | 325 | 400 |
方驱 | 3/4’ | 1’ | 1-1/2’ | 1-1/2’ | 1-1/2’ | 2’ | 2-1/2’ | 2-1/2’ | 2-1/2’ | 2-1/2’ | 3’ | 4’ |
特别注意:
产品的选取依据螺栓锁紧及拆卸扭矩值而定,扭矩值会因螺栓直径、材质、工况及设备制造厂要求而有所不同。
表格参数的变更,恕不另行通知。
可根据需要定制特殊规格的驱动轴及反作用力臂。
