HS-70Q气动试压注脂两用枪的使用方法（脚踏式）

相较于进口产品和国内的同类产品，本款产品具有以下几大优势：

①可注脂、可试压。

②注脂筒内活塞可自动回位。

③注脂筒出脂端压盖和注脂接嘴之间使用超高压自锁快速接头，备用油管两端分别与注脂筒和注脂接嘴之间的连接均使用超高压自锁快速接头，插拔灵活，使用更便捷！

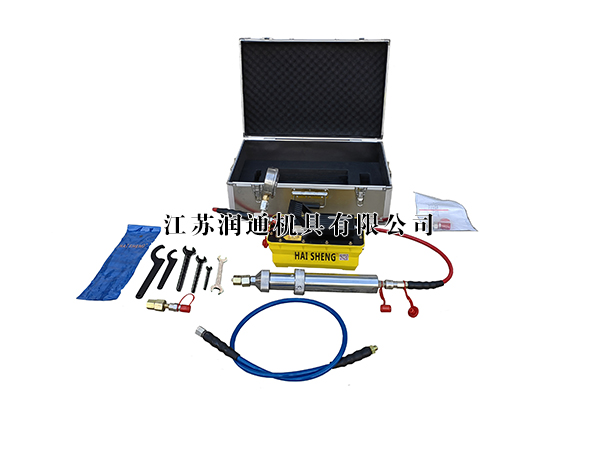

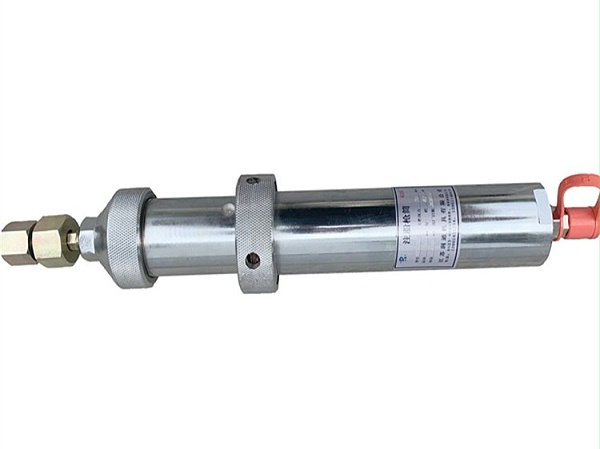

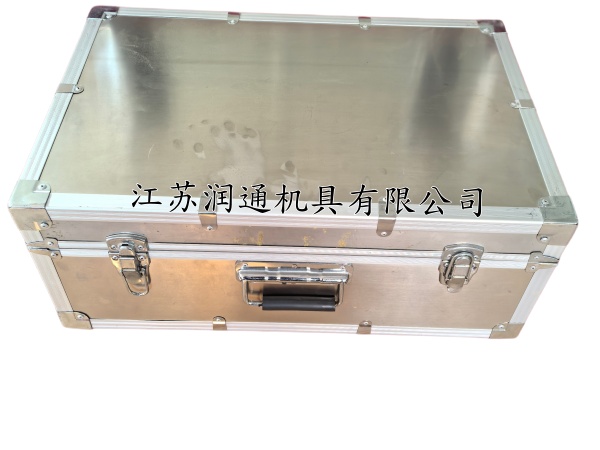

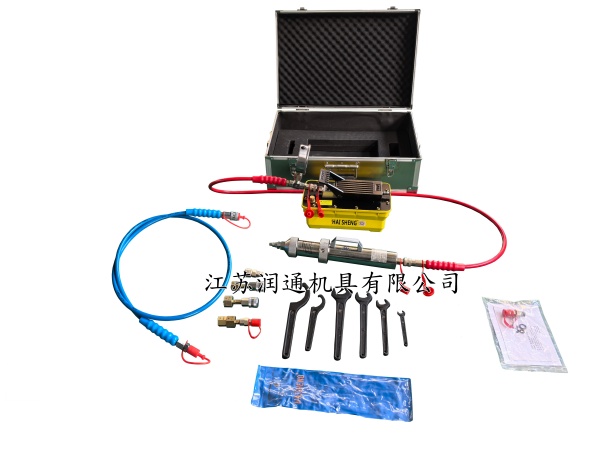

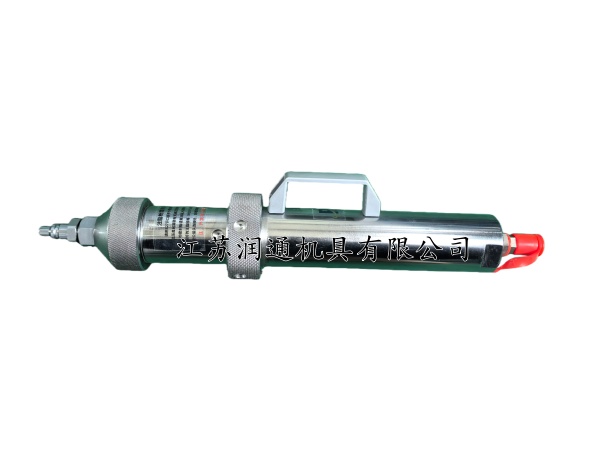

①不锈钢包装箱  ②气动液压泵（脚踏式） ③脚踏踏板 ④注油口（通气孔）⑤耐震压力表   ⑥三通 ⑦2米聚氨酯高压油管(长度可定制）⑧超高压快速接头（LKJ-4）⑨自动回位注脂枪筒（注脂枪筒容量100毫升） ⑩出脂端压盖  ⑪ 2米备用油管（长度可定制）  ⑫试压嘴⑬气动母接头  ⑭M20*1.5注脂接嘴  ⑮1”-14牙注脂接嘴  ⑯工具袋  ⑰S90-95钩形扳手 ⑱S55-62钩形扳手 ⑲S32单头开口扳手 ⑳S27单头开口扳手 ‌㉑S22单头开口扳手 ㉒S12单头开口扳手 ㉓M16*1.5快速接头公接头 ㉔组合垫圈 ㉕说明书

一、 注脂：

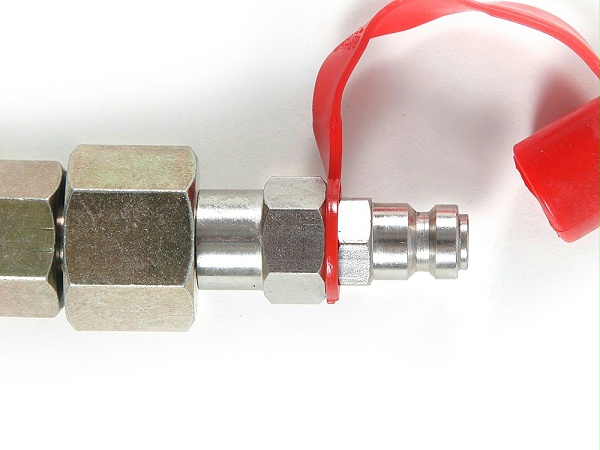

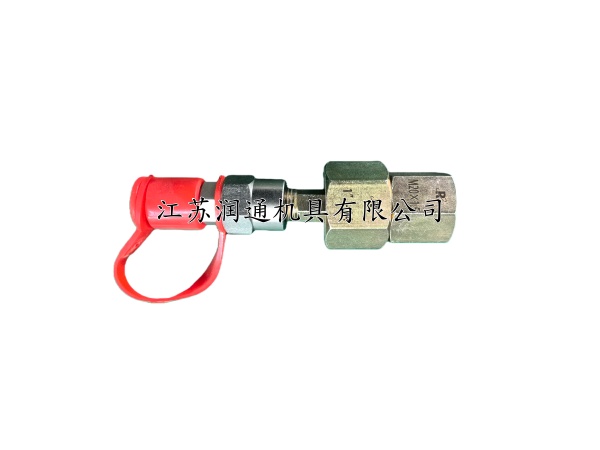

6、把选定的注脂接嘴（图三）配螺母的一头与阀门或管道上的注脂阀外螺纹相连接（连接图二和图三①或图二和图三②），另一头快速母接头与注脂筒出脂端压盖上的快速公接头连接（连接图三①和图四或图三②和图四）。

7、 把配备的气动母接头接入8x5的气管并拧紧，随后气动母接头和脚踏气动液压泵进气口的气动公接头连接（见图五），气动液压泵出油口的超高压快速公接头（LKJ-4）和红色油管带压力表一端的超高压快速接头母接头（LKJ-4）相连接（见图五），红色油管另一端的超高压快速接头母接头（LKJ-4）与注脂筒进油端的超高压快速接头公接头（LKJ-4）连接（见图六）。

 8、松开气动液压泵油箱上的注油口（通气孔）。

9、轻踏脚踏踏板PUMP位置，直至密封脂或黄油注入（做好预判，所注入的密封脂或黄油是否到量）。

10、观察装配的压力表上所显示的压力指数是否达到要求，如未达要求则继续填装、注脂操作直至指针达到所需压力。

11、注脂结束后，轻踏脚踏踏板RELEASE位置（见图七），压力表指针回零，注脂筒里面的活塞自动回位。

12、依次断开注脂筒出脂端压盖处的快速接头（断开图三①和图四或图三②和图四的连接），断开注脂阀与注脂接嘴之间的连接（断开图二和图三①或图二和图三②）。

13、如需继续注脂，则使用S27单头开口扳手和S55-62钩形扳手旋开压盖再次往注脂筒内填装密封脂或黄油。

14、填满之后，旋紧压盖，重复以上动作，直至密封脂或黄油注入，并达到所需压力（观察压力表）。

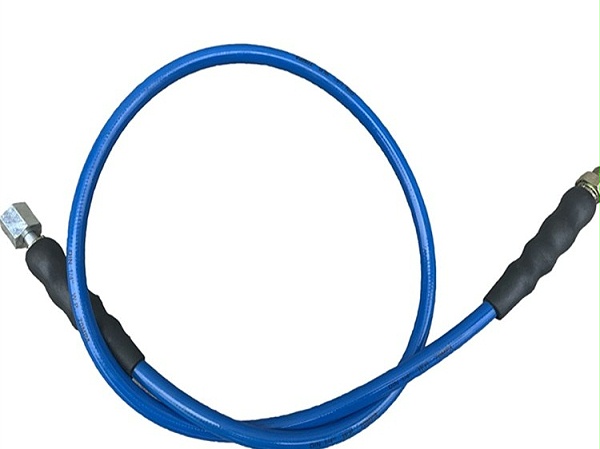

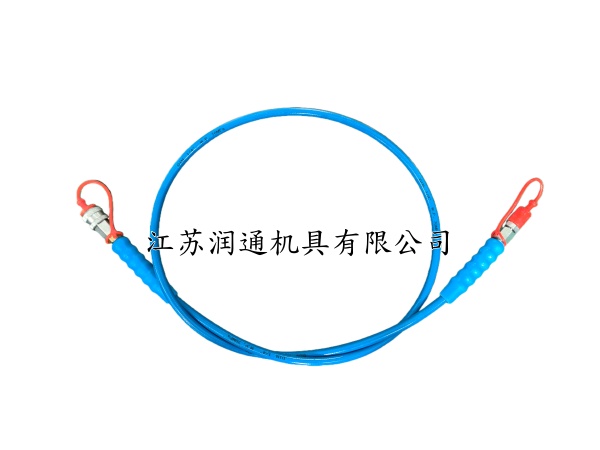

15、如注脂的空间不够或高度较高，可把包装箱内配备的一条蓝色油管用上，蓝色油管一端的快速公接头和选定的注脂接嘴连接（见图八），蓝色油管的另一端快速母接头和注脂筒前端压盖上的快速公接头连接（见图九）。

16、选配外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

外挂枪头油管前的母接头与注脂筒出脂端压盖上的公接头连接（见图十），枪头与阀门或管道上的注脂阀平面槽相挂扣（连接图十一①和图十二或图十一②和图十二），如使用螺杆锁紧式外挂枪头需用配套的S16扳手把枪头上的螺杆给锁紧，各部件连接完毕后操作好气动试压注脂两用枪，直至密封脂或黄油注入，并达到所需压力。

二、试压：

当所需注入的密封脂或黄油注入结束后，再次装满注入物（密封脂或黄油）于枪筒内继续打压，看气动液压泵上装配的压力表上所显示的压力指数是否达到要求，如未到则继续轻踏踏板直至指针达到所需压力。

三、注脂试压工作结束后，小心拆装设备，注意：气动液压泵油箱上的通气孔一定要拧紧，擦拭干净后装入不锈钢包装箱内。
