KZE-BD螺纹锁紧式液压快速接头(碳钢)(035)

取消

首页 > 产品频道 > 液压快速接头

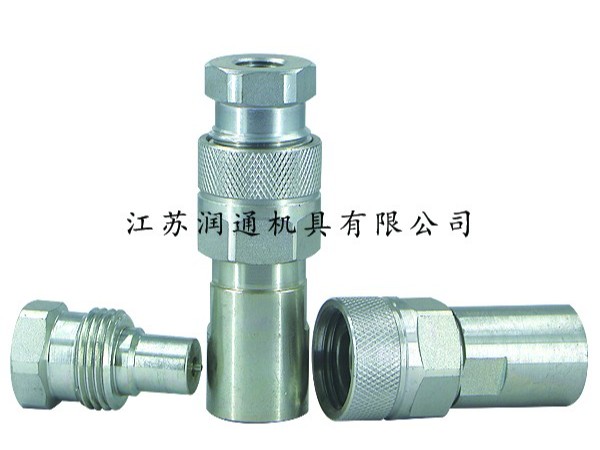

KZE-BD螺纹锁紧式液压快速接头(碳钢)(035)

  • KZE-BD螺纹锁紧式液压快速接头(碳钢)(035)

产品简介

产品材料:母体:碳钢 /公头:碳钢 /

产品描述:螺旋系列

产品应用:KZE-BD系列接头广泛应用于移动式设备、农业机械和通用工业设备

互换性:意大利快事达(FARTER)VVS系列

电话咨询:13901431334
  • 产品详情
  • ...


技术优势:

1、新型阀的设计,能抵抗高速流体与脉冲的冲击,提供更高的性能。
2、采用实心钢棒料加工制造,所以耐用性好。
3、KZE-BD系列阴接头上采用螺纹套筒锁定结构,与母体插座上的相应的外螺纹配套使用。连接时公母部分必须通过螺纹采用手动方式结合在一起。
4、螺纹阀档圈提供阀止挡,保证阀能牢靠对中.

产品应用:KZE-BD系列接头广泛应用于移动式设备、农业机械和通用工业设备

互换性:意大利快事达(FARTER)VVS系列。

技术规范:
规格(英寸)  1/4  3/8  1/2  3/4 1 1—1/4 1—1/2 2
额定压力(PSI) 10000 10000 10000 10000 7500 6500 5000 5000
额定流量(GPM) 2 4.5 8 12 24 35 75 200
温度范围(标准密封圈)  -20℃至+120℃
标准密封圈材料 丁腈橡胶NBR


KZE-BD

母插座

KZE-BD

PART NO. LS ¢D
HEX1 HEX3 A T
KZE-BD-02SF 68 30 23 27 16 G1/4 NPT1/4
KZE-BD-03SF 75.6 39.7 30 36 14.5 G3/8 NPT3/8
KZE-BD-04SF 86.4 45 34 41 19 G1/2 NPT1/2
KZE-BD-06SF 105.5 53.8 41 50 23 G3/4 NPT3/4
KZE-BD-08SF 123 58.8 50 55 23 G1 NPT1
KZE-BD-10SF 152.5 78.5 65 75 26 G1-1/4 NPT1-1/4
KZE-BD-12SF 172 98 75 90 27 G1-1/2 NPT1-1/2
KZE-BD-16SF 206.5 129 100 125 27 G2 NPT2



公插头

KZE-BD

PART NO. LP HEX2 A T
KZE-BD-02PF 43 25 13      G1/4 NPT1/4
KZE-BD-03PF 48 32 16      G3/8 NPT3/8
KZE-BD-04PF 53 34 18      G1/2 NPT1/2
KZE-BD-06PF 63 46 21      G3/4 NPT3/4
KZE-BD-08PF 72 50 23       G1" NPT1"
KZE-BD-10PF 86 65 26    G1-1/4 NPT1-1/4
KZE-BD-12PF 95 80 27    G1-1/2 NPT1-1/2
KZE-BD-16PF 118 110 27        G2 NPT2



连接器装配

KZE-BD

PART NO.     L  ¢D
HEX1 HEX2 HEX3 T
KZE-BD-02    84.2 30 23 25 27 G1/4 NPT1/4
KZE-BD-03    89.5 39.7 30 32 36 G3/8 NPT3/8
KZE-BD-04   102.2 45 34 34 41 G1/2 NPT1/2
KZE-BD-06   121.2 53.8 41 46 50 G3/4 NPT3/4
KZE-BD-08   138.5 58.8 50 50 55 G1 NPT1
KZE-BD-10   167.5 78.5 65 65 75 G1-1/4 NPT1-1/4
KZE-BD-12   188 98 75 80 90 G1-1/2 NPT1-1/2
KZE-BD-16   227.4 129 100 110 125 G2 NPT2
