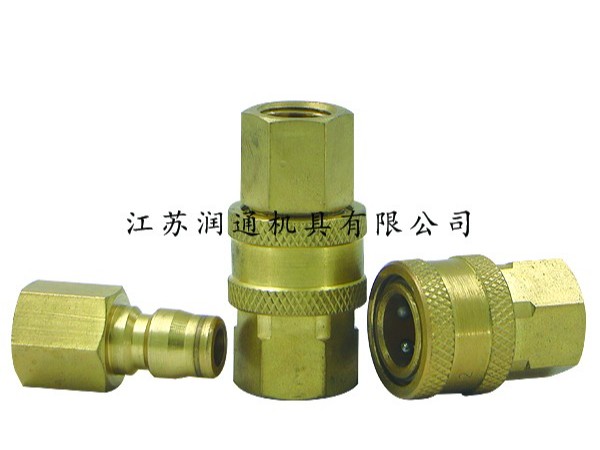

HS-RD日式液压快速接头(020)
产品简介
产品材料:母体:不锈钢、黄铜 /公头:不锈钢、黄铜 /
产品描述:日式液压快速接头
产品应用:HS-RD系列为无阀芯接头，用于需要高流量的应用。其平滑通孔设计可提供比任一其他快速接头设计的更低压降，并可理想的用于高压水和蒸汽冲洗设备、地毯清洁设备及铸模冷却管路方面的应用。其通常用于食品加工、流体及染料转换生产线。
互换性:日东（NITTO）TSP系列。
电话咨询：13901431334
- 产品详情 ...
HS-RD日式液压快速接头具有以下特征:

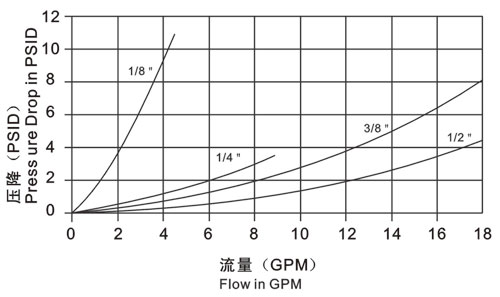

技术优势:任一部分均无阀的平滑开孔产生最小的压降，并当在相同管路使用一种以上的介质时，该种接头易于清洗。
HS-RD阴接头及阳接头采用实心棒料加工制造，从而提供耐用的优质接头。HS-RD接头有黄铜及304不锈钢作为标准材料。
HS-RD材料包括304不锈钢、黄铜。
HS-RD系列为一种互换式接头、因为它在规格和功能上可与其它制造商制造的类似连接件互换使用。
产品应用:HS-RD系列为无阀芯接头，用于需要最大流量的应用。其平滑通孔设计可提供比任一其他快速接头设计的更低压降，并可理想的用于高压水和蒸汽冲洗设备、地毯清洁设备及铸模冷却管路方面的应用。其通常用于食品加工、流体及染料转换生产线。
互换性:日东（NITTO）TSP系列。
技术规范
| 规格（英寸） | 1/8 | 1/4 | 3/8 | 1/2 |
| 额定压力(PSI) |
|
|||
| 黄铜 Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| 不锈钢 Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| 额定流量（GPM） | 3 | 6 | 12 | 12 |
| 温度范围（标准密封圈） | -20℃至+100℃ | |||
母插座
| PART NO. | LS |
ΦD |
HEX1 | A | T |
| HS-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| HS-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| HS-RD-03SF | 35 | 28 | 23 | 13 | ZG3/8 |
| HS-RD-04SF | 42 | 35 | 29 | 17 | ZG1/2 |
| PART NO. | LS |
ΦD |
HEX1 | A | T |
| HS-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| HS-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| HS-RD-03SM | 46 | 28 | 23 | 13 | ZG3/8 |
| HS-RD-04SM | 56 | 35 | 29 | 17 | ZG1/2 |
公插头
| PART NO. | LP | C | HEX2 | A | T |
| HS-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| HS-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| HS-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| HS-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| HS-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| HS-RD-O8PF | 61 | 36 | 41 | 22 | ZG1 |
| PART NO. | LP | C | HEX2 | A | T |
| HS-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| HS-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| HS-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| HS-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| HS-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| HS-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
