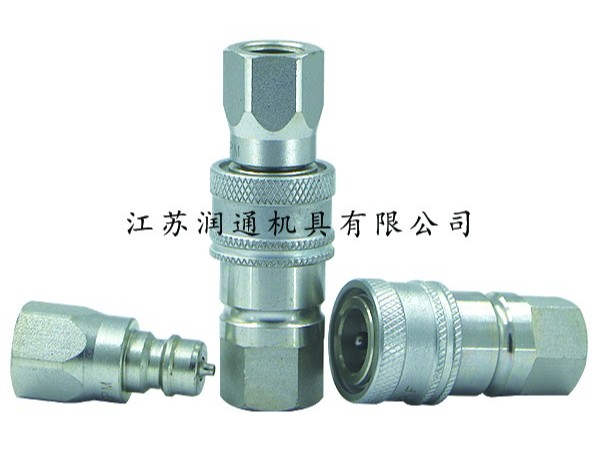

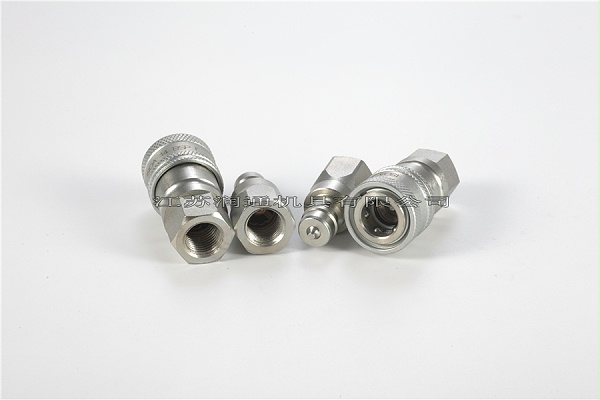

HS-ISOA开闭式液压快速接头(碳钢)(新)(014) ISO7241A
产品简介
HS-ISOA系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备及其其他所需的液压应用。
电话咨询：13901431334
- 产品详情 ...
HS-ISOA 系列接头具有以下特征:
1、新型阀的设计,能抵抗高速流体与脉冲压力的冲击,提供更高的性能.
2、接头断开时，阀芯自动闭合，防止泄漏。
3、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
4、关键部件经过感应淬火，所以耐用性好。
5、可靠的球锁机构将相匹配的两半部分结合在一起。
6、母接头和公接头采用实心的棒料精密制造。
7、本接头符合ISO7241-A标准。
1、新型阀的设计,能抵抗高速流体与脉冲压力的冲击,提供更高的性能.
2、接头断开时，阀芯自动闭合，防止泄漏。
3、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
4、关键部件经过感应淬火，所以耐用性好。
5、可靠的球锁机构将相匹配的两半部分结合在一起。
6、母接头和公接头采用实心的棒料精密制造。
7、本接头符合ISO7241-A标准。
产品互换：美国派克(PARKER)6600系列、意大利快事达(FASTER)ANV系列、美国爱力克(AEROQUIP)5600系列、美国汉森(HANSEN)HA15000系列。
技术规范：
| 规格（英寸） | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 额定压力(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 额定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
| 温度范围(标准密封圈) |
-20℃至+120℃ |
||||
| 标准密封圈材料 |
丁腈橡胶NBR |
||||

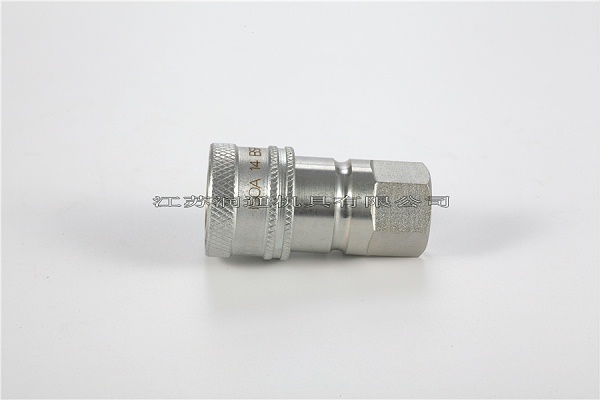

母插座
|
ISO |
PART NO | LS | ￠D | HEX1 | A | T |
| 6.3 | HS-ISOA-02SF | 50 | 26 | S19六角 | 13 | G1/4 NPT1/4 |
| 10 | HS-ISOA-03SF | 57.1 | 31.5 | S22六角 | 16 | G3/8 NPT3/8 |
| 12.5 | HS-ISOA-04SF | 66 | 38.5 | S27六角 | 18 | G1/2 NPT1/2 |
| 20 | HS-ISOA-06SF | 82.5 | 48 | S34六角 | 20.5 | G3/4 NPT3/4 |
| 25 | HS-ISOA-08SF | 100 | 56 | S41六角 | 20.5 | G1 NPT1 |

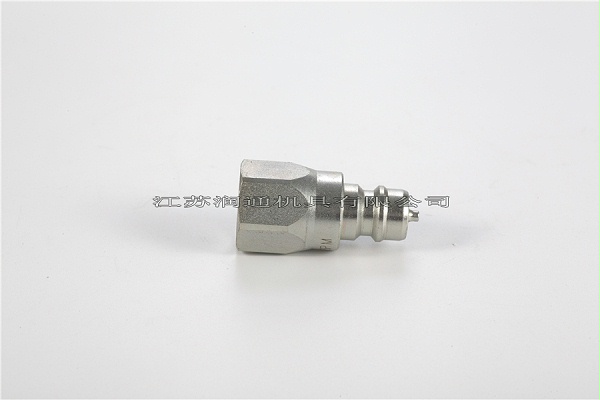

公插头
| ISO | PART NO | LP | d | C | HEX2 | A | T |
| 6.3 | HS-ISOA-02PF | 38.5 | 11.8 | 15 | S19六角 | 13 | G1/4 NPT1/4 |
| 10 | HS-ISOA-03PF | 39 | 17.3 | 19 | S22六角 | 16 | G3/8 NPT3/8 |
| 12.5 | HS-ISOA-04PF | 44 | 20.5 | 29 | S27六角 | 18 | G1/2 NPT1/2 |
| 20 | HS-ISOA-06PF | 55 | 29 | 29 | S34六角 | 20.5 | G3/4 NPT3/4 |
| 25 | HS-ISOA-08PF | 66 | 34.3 | 35 | S41六角 | 20.5 | G1 NPT1 |

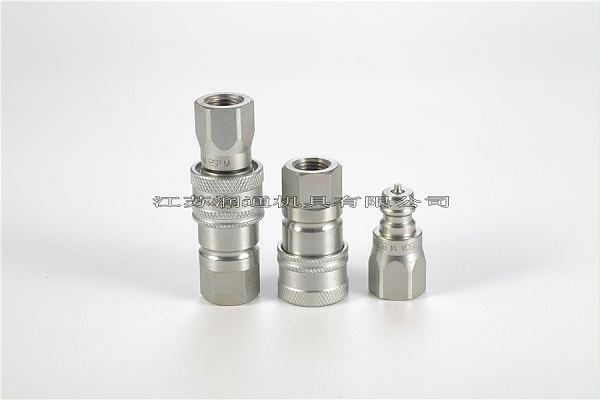

连接器装配
| ISO | PART NO | L | ￠D | HEX1 | HEX2 | T |
| 6.3 | HS-ISOA-02 | 74.2 | 26 | S19六角 | S19六角 | G1/4 NPT1/4 |
| 10 | HS-ISOA-03 | 78.5 | 31.5 | S22六角 | S22六角 | G3/8 NPT3/8 |
| 12.5 | HS-ISOA-04 | 88.2 | 38.5 | S27六角 | S27六角 | G1/2 NPT1/2 |
| 20 | HS-ISOA-06 | 110.4 | 48 | S34六角 | S34六角 | G3/4 NPT3/4 |
| 25 | HS-ISOA-08 | 132.9 | 56 | S41六角 | S41六角 | G1 NPT1 |
