HS7
产品简介
产品材料：母体：碳钢 /公头：碳钢 /产品描述：符合ISO7241-A标准
产品应用：HS-S7系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用
互换性：日本（NITTO）HSPcupla系列
电话咨询：0523-86860376
13901431334
13901431334
- 产品详情 ...
产品描述：符合ISO7241-A标准
技术优势：
1、接头断开时，阀芯自动闭合，防止泄露。
2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
3、关键部件经过感应淬火，耐用性高。
4、稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料精密制造。
产品应用：HS-S7系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。
互换性：日本（NITTO）HSPcupla系列。
技术规范
|
规格(英寸） |
1/4 | 3/8 | 1/2 | 3/4 | 1 |
|
额定压力（PSI） |
5000 | 4000 | 4000 | 3000 | 3000 |
|
额定流量（GPM） |
3 | 6 | 12 | 28 | 50 |
|
温度范围（标准密封圈） |
-20℃至+120℃ |
||||
|
标准密封圈材料 |
丁腈橡胶NBR |
||||

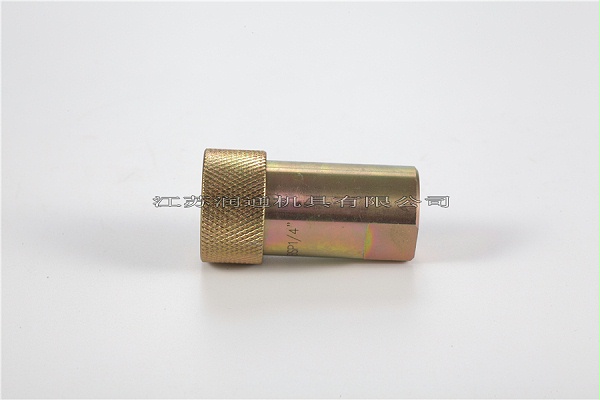

母插座
| PAPT NO | LS |
￠D |
HEX1 | A | T |
| HS-S7-02SF | 53 | 27.5 | 19 | 12 | G1/4 NPT1/4 |
| HS-S7-03SF | 60 | 33 | 23 | 13 | G3/8 NPT3/8 |
| HS-S7-04SF | 72 | 43 | 35 | 16 | G1/2 NPT1/2 |
| HS-S7-06SF | 72 | 43 | 35 | 18 | G3/4 NPT3/4 |
| HS-S7-08SF | 93 | 58 | 46 | 23 | G1 NPT1 |

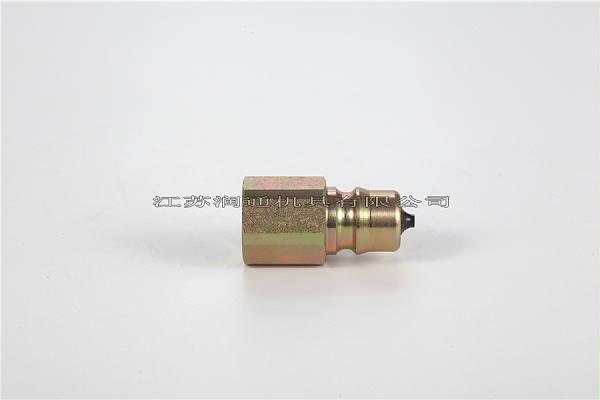

公插头
|
PAPT NO |
LP | C | HEX2 | A | T |
| HS-S7-02PM | 36 | 17.5 | 19 |
12 |
G1/4 NPT1/4 |
| HS-S7-03PM | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| HS-S7-04PM | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| HS-S7-06PM | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| HS-S7-08PM | 61 | 36 | 41 | 23 | G1 NPT1 |
连接器装配
|
PAPT NO |
L |
￠D |
HEX1 | HEX2 | T |
| HS-S7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| HS-S7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| HS-S7-04 | 95.5 | 43 | 35 | 32 | G1/2 NPT1/2 |
| HS-S7-06 | 95.5 | 43 | 35 | 32 | G3/4 NPT3/4 |
| HS-S7-08 | 120 | 58 | 46 | 41 | G1 NPT1 |
