HS6
产品简介
产品材料：母体：碳钢 /公头：碳钢 /产品描述：符合ISO7241-A标准
产品应用：HS-S6系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。
互换性：美国派克（PARKER）6600系列、意大利快事达（FASTER） ANV系列、美国爱力克（AEROQUIP）5600系列、美国汉森（HANSEN ）HA15000系列。
13901431334
- 产品详情 ...

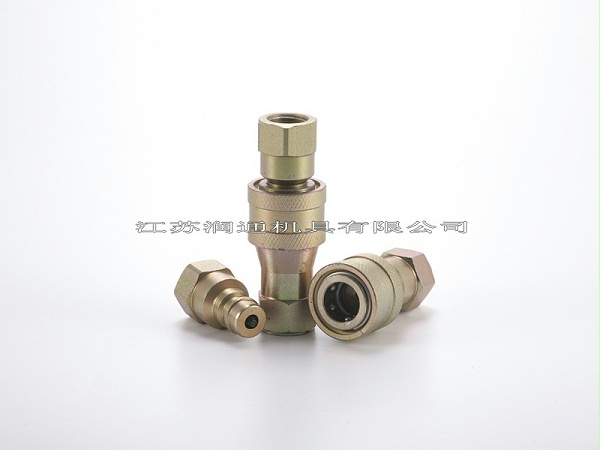

HS-S6开闭式液压快速接头具有以下特征:
产品描述：符合ISO7241-A标准
技术优势：接头断开时，阀芯自动闭合，防止泄露。
接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
关键部件经过感应淬火，耐用性高。
稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料精密制造。
产品应用：HS-S6系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。
互换性：美国派克（PARKER） 6600 系列、意大利快事达（ FASTER） ANV 系列、美国爱力克（ AEROQUIP ） 5600 系列、美国汉森（ HANSEN ） HA15000 系列。
技术规范
| 规格（英寸） | 1/4 | 3/8 | 1/2 | 3/4 |
1 |
| 额定压力（PSI） | 5000 | 4000 | 4000 | 3000 | 3000 |
| 额定流量（GMP) | 3 | 6 | 12 | 28 | 50 |
| 温度范围（标准密封圈） |
-20℃至+120℃ |
||||
| 标准密封圈材料 |
丁腈橡胶NBR |
||||

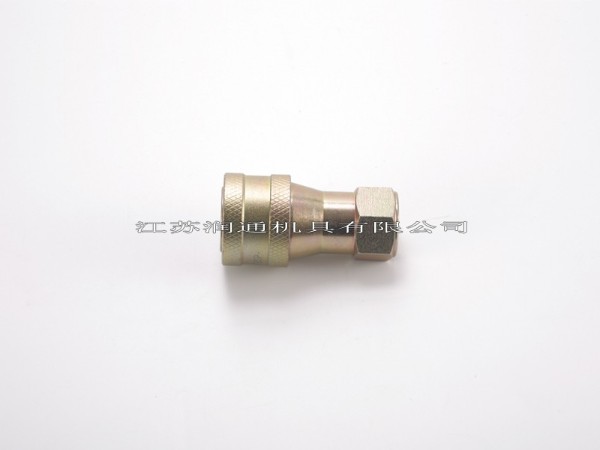

母插座
| ISO | PAPT NO | LS |
￠D |
HEX1 | A | T |
| 6.3 | HS-S6-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | HS-S6-03SF | 56 | 31.5 | 24 | 14 | G3/8 NPT3/8 |
| 12.5 | HS-S6-04SF | 68 | 38.6 | 30 | 16 | G1/2 NPT1/2 |
| 20 | HS-S6-06SF | 81.5 | 46.5 | 38 | 20 | G3/4 NPT3/4 |
| 25 | HS-S6-08SF | 96.5 | 57 | 45 | 22 | G1 NPT1 |

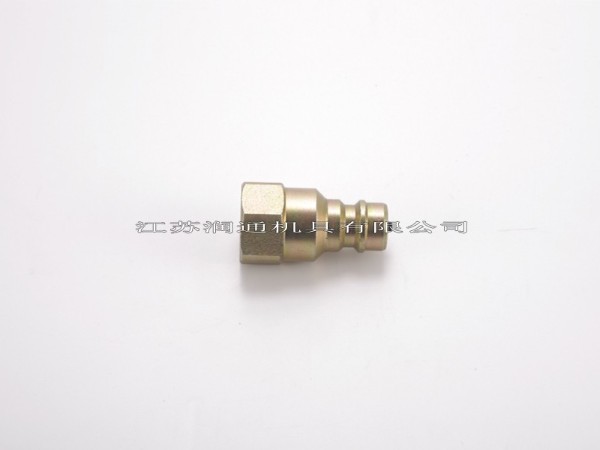

公插头
| ISO | PAPT NO | LP | d | C | HEX2 | A | T |
| 6.3 | HS-S6-02PF | 35.5 | 11.8 | 15.2 | 19 | 13 | G1/4 NPT1/4 |
| 10 | HS-S6-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | HS-S6-04PF | 46 | 20.5 | 29 | 27 | 16 | G1/2 NPT1/2 |
| 20 | HS-S6-06PF | 54.5 | 29 | 28.5 | 27 | 20 | G3/4 NPT3/4 |
| 25 | HS-S6-08PF | 62 | 34.3 | 35.5 | 41 | 22 | G1 NPT1 |

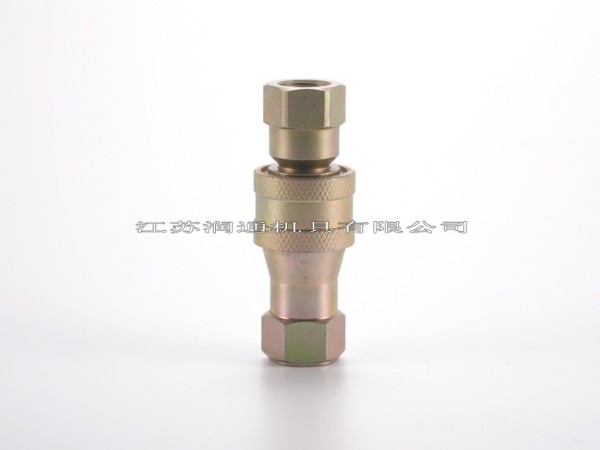

| ISO | PAPT NO | L |
￠D |
HEX1 | HEX2 | T |
| 6.3 | HS-S6-02 | 71.1 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | HS-S6-03 | 75 | 31.5 | 24 | 22 | G3/8 NPT3/8 |
| 12.5 | HS-S6-04 | 90.5 | 38.6 | 30 | 27 | G1/2 NPT1/2 |
| 20 | HS-S6-06 | 109 | 46.5 | 38 | 34 | G3/4 NPT3/4 |
| 25 | HS-S6-08 | 122 | 57 | 45 | 41 | G1 NPT1 |
