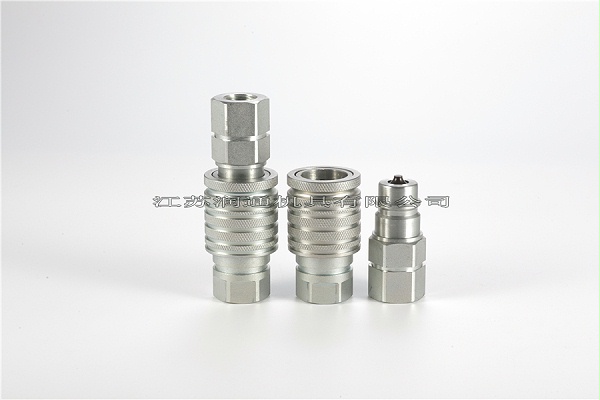

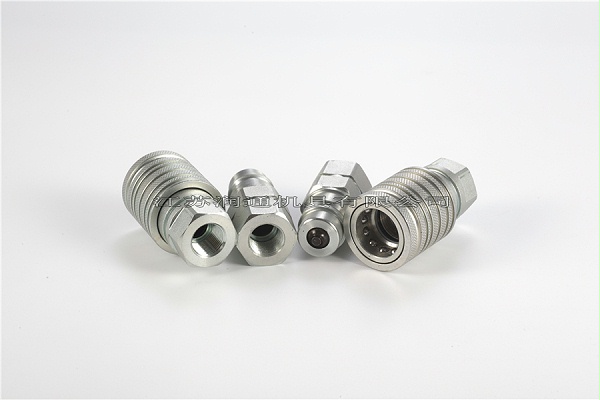

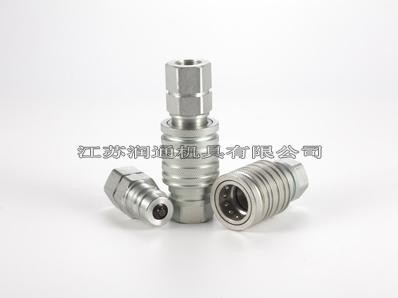

产品材料:母体:碳钢 /公头:碳钢 /产品描述:符合ISO5675标准
产品应用:HS-S5/HS-S5C系列接头广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械及液压机具
互换性:美国派克(PARKER)4250系列、意大利快事达(FASTER)CPV-CNV系列
技术规范
规格(英寸) | 1/2 |
额定压力(PSI) | 3000 |

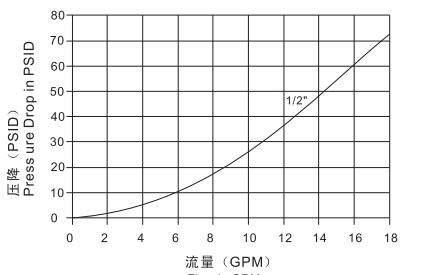

额定流量(GPM) | 12 |
温度范围(标准密封圈) | -20℃至+120℃ |
标准密封圈材料 | 丁腈橡胶NBR |

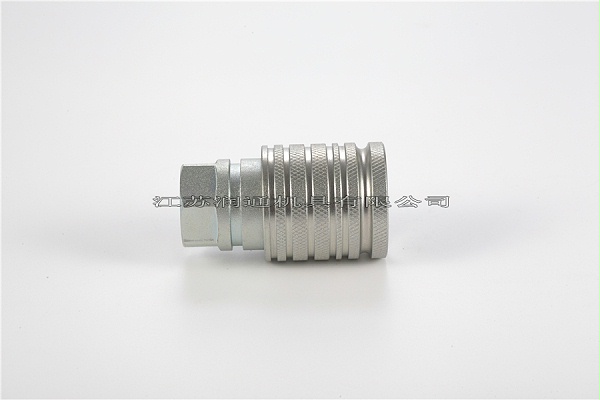

母插座
ISO | PART NO | LS |
¢D |
HEX1 | T |
12.5 | HS-S5-04SF3/8 | 66 | 38 | 27 | 3/8BSP NPT3/8 |
12.5 | HS-S5-04SF1/2 | 66 | 38 | 27 | 1/2BSP NPT1/2 |
12.5 | HS-S5-04SF3/4 | 66 | 38 | 34 | 3/4BSP NPT3/4 |
12.5 |
HS-S5-04SFM14 |
69 | 38 | 27 | M14*1.5 |
12.5 |
HS-S5-04SFM16 |
66 | 38 | 27 | M16*1.5 |
12.5 |
HS-S5-04SFM18 |
66 | 38 | 27 | M18*1.5 |
12.5 |
HS-S5-04SRM22 |
66 | 38 | 27 | M22*1.5 |

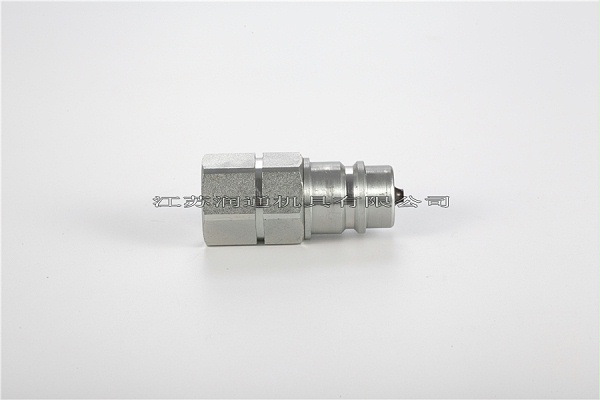

公插头
ISO | PART NO | LP | d | C | HEX2 | T |
12.5 | HS-S5-04PF3/8 | 61.5 | 20.5 | 27 | 27 | 3/8BPSM NPT3/8 |
12.5 | HS-S5-04PF1/2 | 44 | 20.5 | 27 | 27 | 1/2BPS NPT1/2 |
12.5 | HS-S5-04PF3/4 | 64.5 | 20.5 | 34 | 34 | 3/4BPS NPT3/4 |
12.5 | HS-S5-04PFM14 | 61.5 | 20.5 | 27 | 27 | M14*1.5 |
12.5 | HS-S5-04PFM16 | 61.5 | 20.5 | 27 | 27 | M16*1.5 |
12.5 | HS-S5-04PFM18 | 61.5 | 20.5 | 27 | 27 | M18*1.5 |
12.5 | HS-S5-04PFM22 | 44 | 20.5 | 27 | 27 | M22*1.5 |
连接器装配
ISO |
PART NO |
L |
¢D |
HEX1 | HEX2 | T |
12.5 |
HS-S5-04F3/8 |
105.5 | 38 | 27 | 27 | 3/8BPS NPT3/8 |
12.5 |
HS-S5-04F1/2 |
111.5 | 38 | 27 | 27 | 1/2BPS NPT1/2 |
12.5 |
HS-S5-04F3/4 |
105.5 | 38 | 34 | 34 | 3/4BPS NPT3/4 |
12.5 |
HS-S5-04FM14 |
105.5 | 38 | 27 | 27 | M14*1.5 |
12.5 |
HS-S5-04FM16 |
105.5 | 38 | 27 | 27 | M16*1.5 |
12.5 |
HS-S5-04FM18 |
105.5 | 38 | 27 | 27 | M18*1.5 |
12.5 |
HS-S5-04FM22 |
105.5 | 38 | 27 | 27 | M22*1.5 |
母插座
ISO |
PART NO |
LS |
¢D |
HEX1 | A | T |
12.5 |
HS-S5-04SM8L |
73.5 | 38 | 27 | 12 | M14*1.5 |
12.5 |
HS-S5-04SM10L |
73.5 | 38 | 27 | 12 | M16*1.5 |
12.5 |
HS-S5-04SM12L |
73.5 | 38 | 27 | 12 | M18*1.5 |
12.5 |
HS-S5-04SM15L |
75.5 | 38 | 27 | 14 | M22*1.5 |
12.5 |
HS-S5-04SM18L |
75.5 | 38 | 27 | 14 | M26*1.5 |
12.5 |
HS-S5-04SM10S |
73.5 | 38 | 27 | 12 | M18*1.5 |
12.5 |
HS-S5-04SM12S |
73.3 | 38 | 27 | 12 | M20*1.5 |
12.5 |
HS-S5-04SM14S |
75.5 | 38 | 27 | 14 | M22*1.5 |
12.5 |
HS-S5-04SM16S |
75.5 | 38 | 27 | 14 | M24*1.5 |
12.5 | HS-S5-04SM20S | 77.5 | 38 | 30 | 16 | M30*2 |
公插头
ISO |
PART NO |
LP | d | C |
HEX1 |
A | T |
12.5 | HS-S5-04PM8L | 58.5 | 20.5 | 27 | 27 | 12 | M14*1.5 |
12.5 | HS-S5-04PM10L | 58.5 | 20.5 | 27 | 27 | 12 | M16*1.5 |
12.5 | HS-S5-0P4M12L | 58.5 | 20.5 | 27 | 27 | 12 | M18*1.5 |
12.5 | HS-S5-04PM15L | 60.5 | 20.5 | 27 | 27 | 14 | M22*1.5 |
12.5 | HS-S5-04PM18L | 60.5 | 20.5 | 27 | 27 | 14 | M26*1.5 |
12.5 | HS-S5-04PM10S | 58.5 | 20.5 | 27 | 27 | 12 | M18*1.5 |
12.5 | HS-S5-04PM12S | 58.5 | 20.5 | 27 | 27 | 12 | M20*1.5 |
12.5 | HS-S5-04PM14S | 60.5 | 20.5 | 27 | 27 | 14 | M22*1.5 |
12.5 | HS-S5-04PM16S | 60.5 | 20.5 | 27 | 27 | 14 | M24*1.5 |
12.5 | HS-S5-04PM20S | 62.5 | 20.5 | 27 | 30 | 16 | M30*2 |
连接器装配
ISO |
PART NO |
L |
¢D |
HEX1 | HEX2 | T |
12.5 |
HS-S5-04-8L |
109.5 | 38 | 27 | 27 | M14*1.5 |
12.5 |
HS-S5-04-10L |
109.5 | 38 | 27 | 27 | M16*1.5 |
12.5 |
HS-S5-04-12L |
109.5 | 38 | 27 | 27 | M18*1.5 |
12.5 |
HS-S5-04-15L |
113.5 | 38 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5-04-18L |
113.5 | 38 | 27 | 27 | M26*1.5 |
12.5 |
HS-S5-04-10S |
109.5 | 38 | 27 | 27 | M18*1.5 |
12.5 |
HS-S5-04-12S |
109.5 | 38 | 27 | 27 | M20*1.5 |
12.5 |
HS-S5-04-14S |
113.5 | 38 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5-04-16S |
113.5 | 38 | 27 | 27 | M24*1.5 |
12.5 |
HS-S5-04-20S |
115.5 | 38 | 30 | 30 | M30*2 |
母插座
ISO |
PART NO |
LS |
¢D |
HEX1 | HEX2 | T |
12.5 | HS-S5C-04SM8L | 87 | 38 | 27 | 19 | M14*1.5 |
12.5 |
HS-S5C-04SM10L |
87 | 38 | 27 | 24 | M16*1.5 |
12.5 |
HS-S5C-04SM12L |
87 | 38 | 27 | 24 | M18*1.5 |
12.5 |
HS-S5C-04SM15L |
87 | 38 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5C-04SM18L |
87 | 38 | 27 | 30 | M26*1.5 |
12.5 |
HS-S5C-04SM10S |
87 | 38 | 27 | 24 | M18*1.5 |
12.5 |
HS-S5C-04SM12S |
87 | 38 | 27 | 27 | M20*1.5 |
12.5 |
HS-S5C-04SM14S |
89 | 38 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5C-04SM16S |
89 | 38 | 27 | 30 | M24*1.5 |
12.5 |
HS-S5C-04SM20S |
94.8 | 38 | 30 | 36 | M30*2 |
公插头
ISO |
PART NO |
LP | d | C | HEX2 | HEX3 | T |
12.5 | HS-S5C-04PM8L | 72 | 20.5 | 27 | 19 | 27 | M14*1.5 |
12.5 |
HS-S5C-04PM10L |
72 | 20.5 | 27 | 24 | 27 | M16*1.5 |
12.5 |
HS-S5C-04PM12L |
72 | 20.5 | 27 | 24 | 27 | M18*1.5 |
12.5 |
HS-S5C-04PM15L |
74 | 20.5 | 27 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5C-04PM18L |
74 | 20.5 | 27 | 30 | 27 | M26*1.5 |
12.5 |
HS-S5C-04PM10S |
72 | 20.5 | 27 | 24 | 27 | M18*1.5 |
12.5 |
HS-S5C-04PM12S |
72 | 20.5 | 27 | 27 | 27 | M20*1.5 |
12.5 |
HS-S5C-04PM14S |
74 | 20.5 | 27 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5C-04PM16S |
74 | 20.5 | 27 | 30 | 27 | M24*1.5 |
12.5 |
HS-S5C-O4PM20S |
81 | 20.5 | 27 | 36 | 30 | M30*2 |
连接器装配
ISO |
PART NO |
L |
¢D |
HEX1 | HEX2 | HEX3 | T |
12.5 |
HS-S5C-04-8L |
137.5 | 38 | 27 | 19 | 27 | M14*1.5 |
12.5 |
HS-S5C-04-10L |
137.5 | 38 | 27 | 24 | 27 | M16*1.5 |
12.5 |
HS-S5C-04-12L |
137.5 | 38 | 27 | 24 | 27 | M18*1.5 |
12.5 |
HS-S5C-04-15L |
143.5 | 38 | 27 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5C-04-18L |
143.5 | 38 | 27 | 30 | 27 | M26*1.5 |
12.5 |
HS-S5C-04-10S |
137.5 | 38 | 27 | 24 | 27 | M18*1.5 |
12.5 |
HS-S5C-04-12S |
137.5 | 38 | 27 | 27 | 27 | M20*1.5 |
12.5 |
HS-S5C-04-14S |
137.5 | 38 | 27 | 27 | 27 | M22*1.5 |
12.5 |
HS-S5C-04-16S |
143.5 | 38 | 27 | 30 | 27 | M24*1.5 |
12.5 |
HS-S5C-04-20S |
145.5 | 38 | 30 | 36 | 30 | M30*2 |
