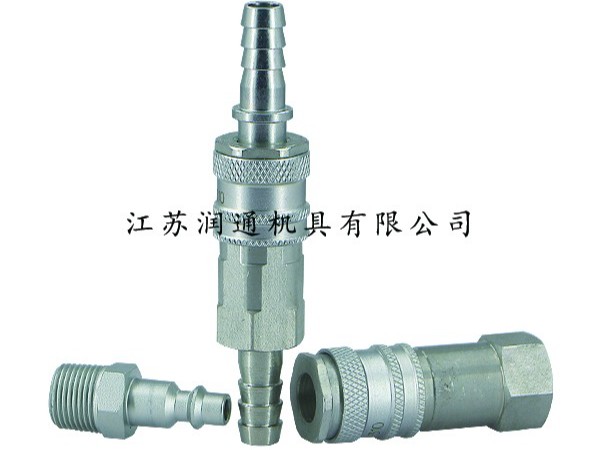

HS-310气动快速接头(碳钢)(046)
产品简介
产品材料:母体:碳钢 /公头:碳钢 /
产品描述:有效通径5.3毫米，ISO6150B标准
产品应用:HS-310系列接头广泛应用于气动工具、生成和装配线、机械设备。
互换性:美国派克（PARKER）20系列、德国利达时（RECTUS）23KA系列、瑞典希恩（CEJN）310系列。
电话咨询：13901431334
- 产品详情 ...
HS-310气动快速接头具有以下特征
产品描述：有效通径5.3毫米，ISO6150B标准
技术优势：超大流量阀，单手操作
工作压力：1.6Mpa工作温度：-20℃+100℃
产品应用：HS-310系列接头广泛应用于气动工具、生成和装配线、机械设备
互换性：美国派克（PARKER）50系列、德国利达时（RECTUS）22KA系列、瑞典希恩（CEJN）300系列
| PART NO. | LS |
ΦD |
HEX1 | A | T | ￠d |
| HS-310-02SM | 63.2 | 23.3 | 20 | 13 | ZG1/4 |
7.8 |
| HS-310-03SM | 61.2 | 23.3 | 20 | 13 | ZG3/8 |
11.3 |
|
PART NO. |
LP | C | HEX2 | A | T | ￠d |
| HS-310-02PM | 43 | 24 | 14 | 13 | ZG1/4 |
5.2 |
| HS-310-03PM | 43.5 | 24 | 17 | 13 | ZG3/8 |
5.2 |
|
PART NO. |
LS |
ΦD |
HEX1 | A | T | ￠d |
| HS-310-02SF | 60.2 | 23.3 | 20 | 13 | G1/4 |
14 |
| HS-310-03SF | 60.2 | 23.3 | 22 | 12 | G3/8 |
14 |
|
PART NO. |
LP | C | HEX2 | A | T | ￠d |
| HS-310-02PF | 40 | 24 | 17 | 13 | G1/4 |
5.2 |
| HS-310-03PF | 40 | 24 | 19 | 136 | G3/8 |
5.2 |
| PART NO. | LS |
ΦD |
HEX1 | A |
ΦT |
￠d |
| HS-310-01SH | 70.2 | 23.3 | 20 | 20 | 7 |
4 |
| HS-310-02SH | 75.2 | 23.3 | 20 | 25 | 9 |
5.5 |
| HS-310-03SH | 75.2 | 23.3 | 20 | 25 | 11 |
7.5 |
| PART NO. | LP | C |
ΦCP |
A |
ΦT |
￠d |
| HS-310-01PH | 46.5 | 24 | 15 | 20 | 7 |
4 |
| HS-310-02PH | 51.58 | 24 | 15 | 25 | 9 |
5.5 |
| HS-310-03PH | 51.5 | 24 | 15 | 25 | 11 |
7.5 |
