HS-1400手动注脂枪的使用方法

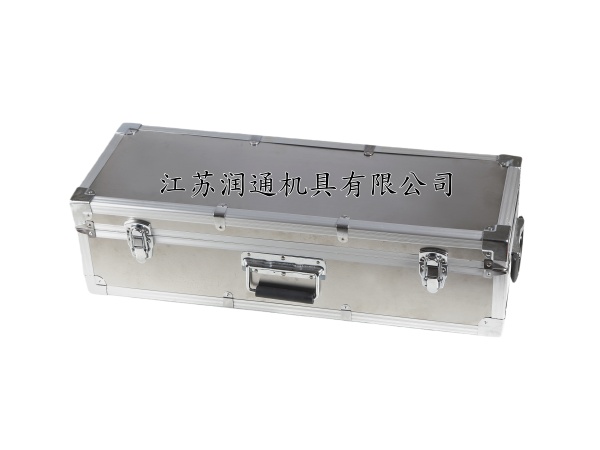

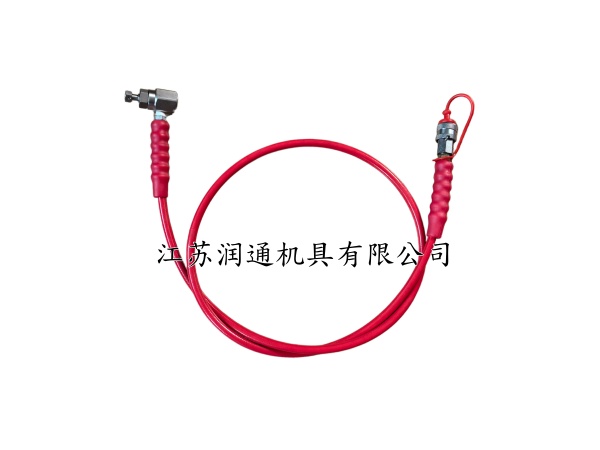

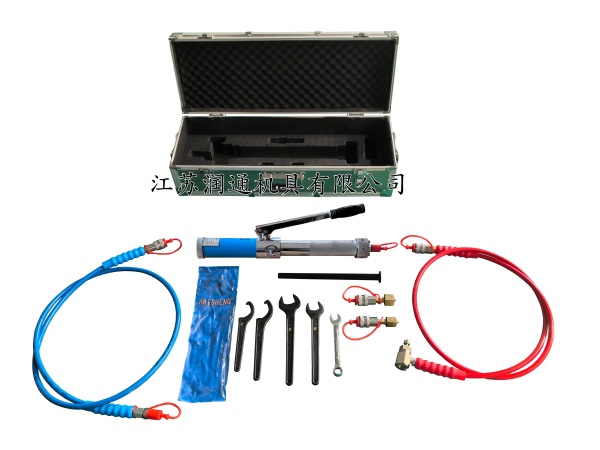

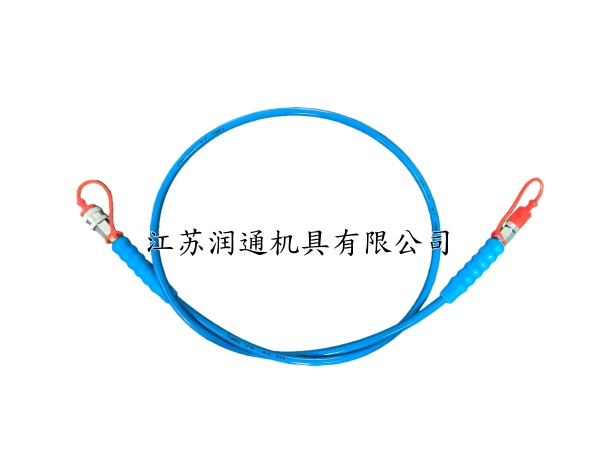

①不锈钢包装箱 ②HS-1400手动液压注脂枪 ③卸荷阀   ④出脂端压盖  ⑤2米注脂管线(长度可定制）⑥螺杆锁紧式外挂枪头（正常配红色油管）或弹簧卡式外挂枪头（正常配黑色油管）  ⑦2米注脂管线(长度可定制） ⑧M20*1.5注脂接嘴    ⑨1”-14牙注脂接嘴

⑩活塞推回杆 ⑪工具袋  ⑫S55-62钩形扳手 ⑬S68-72钩形扳手  ⑭S32单头开口扳手  ⑮S27单头开口扳手  ⑯S16双头扳手

注：本公司液压注脂枪系列产品涵盖手动、脚踏、电动、气动手控、气动脚踏等多种操作方式，适用不同的工况条件，欢迎新老客户垂询选购！

一、与沃泰斯1400相比产品优势：

（1）色泽明亮有质感：HS-1400枪体闪烁着天蓝色的金属光泽，从外观看更加亮眼与大气，仿佛一位身披战甲的注脂润滑卫士，蓄势以待只为更好地完成严苛的注脂任务。

（2）坚固耐用且便携：采用自吸式液压设计，重量轻（枪重约6千克），结构紧凑，可在任何位置操作，适合空间狭小的工作环境，配备不锈钢手提包装箱（便于携带且配件不易丢失散落）。

（3）高压调压性能：HS-1400可以满足2-70MPa之间的不同负载需求，实现精准操作，防止过载，而沃泰斯1400无法调压，十分受限。

（4）附加功能设计：出脂端压盖加带自锁快速接头，插拔灵活，公母接头连接后在无压的情况下可360°旋转，让操作者在狭小空间和恶劣环境下也能完成注脂操作；自锁式的结构，能确保公母接头的连接稳定，防止因振动、压力波动或不小心拖拽导致公母接头意外脱落。沃泰斯1400出脂端压盖处依靠螺纹锁紧，操作不便。

（5）多元化连接方式：HS-1400标配大外挂式注脂枪头和螺纹连接式注脂接嘴（①M20*1.5,②1”-14牙），可满足多重工况需求，沃泰斯1400只依靠外挂式连接形式单一，缺乏多样性。

（6）拆装便捷合理：HS-1400手动液压注脂枪出脂端压盖拆卸配备了两把钩形扳手，更能符合力学与人体工学，拆装端盖省时省力，大幅提升了注脂效率。沃泰斯1400拆装压盖依靠细长棒料抵住压盖上的螺丝杆，发力的同时容易导致工具打滑的情况，非合理化设计。

（7）满足工况需求：HS-1400标配两根两米注脂管线，满足绝大多数现场注脂需求，管线长度可按需定制，从而更灵活地适配操作者的使用习惯。一根配外挂枪头和沃泰斯的使用方法一样，另一根配用于（M20*1.5和1”-14牙）螺纹连接的注脂接口，而沃泰斯没有此配置。

（8）服务保障高：HS-1400手动液压注脂枪价格实惠，供货周期短，维护成本低，沃泰斯1400价格昂贵，供货周期长，维护成本高。

（9）配件多元化：可选购耐震压力表三通组件、可选购非标规格的螺纹连接式注脂接嘴（M18*1.5、M24*1.5、M24*2等规格）和加长款的螺纹连接式注脂接嘴（M20*1.5、1”-14牙），而沃泰斯没有此服务。

一、技术参数：

1、额定工作压力：70MPa/10000psi

2、注脂枪筒内径：40mm

3  活塞行程：225mm

4、注脂枪筒容量：280ml

5、枪体重量：6kg

6、整体重量：18kg（含不锈钢包装箱）

7、注脂速度：1盎司/40行程

8、枪身尺寸：600mm*110mm*100mm（长*宽*高）

二、操作步骤：

1、打开不锈钢包装箱，检查包装箱内产品及配件是否与您订货相符且产品无任何 运输损坏。如有不符或损坏请尽快联系厂家，我们将为您妥善处理。

2、依次拿出HS-1400手动液压注脂枪、两根两米注脂油管总成、注脂接嘴、工具包、活塞推回杆、使用说明书等配件。

       3、左手持S55-62钩形扳手锁住枪筒筒身部位的圆孔，右手持S68-72钩形扳手勾住注脂枪出脂端压盖上的圆孔，逆时针旋开压盖。（见图一）

4、填入散装或者棒料状的密封脂或黄油，用S55-62和S68-72钩形扳手旋紧压盖。

5、外挂枪头（螺杆锁紧式或弹簧卡式）的使用方法：

6、红色或黑色油管另一端的快速母接头与注脂枪出脂端压盖上的公接头连接。（连接图四①和图五或图四②和图五）

7、如使用螺杆锁紧式外挂枪头需用配套的S16双头扳手把枪头上的螺杆给松开或锁紧。

8、旋紧手动液压注脂枪枪身侧位的卸荷阀（按枪身卸荷阀处的“ON”指示方向）。

9、请保持注脂筒水平或朝下方向，匀速地操作手柄，直至密封脂或黄油注入（做好预判，所注入的密封脂或黄油是否到量）。

10、若注脂过程中手动液压注脂枪手柄压力超过50公斤，则代表枪筒内的密封脂或黄油已完全注入。

11、注脂结束后，旋松手动液压注脂枪枪身侧位的卸荷阀（按枪身卸荷阀处的“OFF”指示方向，旋1.5圈足以）。

12、依次断开注脂阀与外挂枪头之间的连接（断开图二和图三①或图二和图三②），断开红色或黑色油管与出脂端压盖处的连接（断开图四①和图五或图四②和图五）。

13、螺纹连接式注脂接嘴的使用方法：***沃泰斯的产品无此功能！

（2）把选定的注脂接嘴（图七）配螺母的一头与阀门或管道上的注脂阀外螺纹相连接（连接图六和图七①或图六和图七②），并用S27单头开口扳手或S32单头开口扳手拧紧螺母，注脂接嘴另一头的快速母接头与蓝色管线一端的快速公接头连接（连接图七①和图八或图七②和图八）。

（3）蓝色管线另一端的快速母接头与手动液压注脂枪出脂端压盖处的快速公接头相连接（连接图九和图十）。

（4）各部件连接完毕后重复前面的8、9、10、11项操作即可。

（5）注脂结束后，依次断开注脂阀与注脂接嘴之间的连接（断开图六和图七①或图六和图七②），断开注脂接嘴与蓝色油管之间的连接（断开图七①和图八或图七②和图八），断开蓝色油管另一端与出脂端压盖处的连接（断开图九和图十）。

14、注脂枪内活塞回位的方法：

用S55-62和S68-72的钩形扳手逆时针旋开注脂枪出脂端压盖，手持配备的活塞推回杆垂直压住注脂枪里面的活塞，用力把活塞推回到注脂筒底部。

15、如需继续注脂，则再次往注脂枪内填装密封脂或黄油。

16、填满之后，用S55-62和S68-72的钩形扳手旋紧压盖，重复以上动作，直至密封脂或黄油注入，并达到所需注入量。

17、注脂工作结束后，小心拆装设备，擦拭干净后装入不锈钢包装箱内。

本产品和使用说明书最终解释权归本公司所有，如有仿冒和抄袭必依法追究！！！
