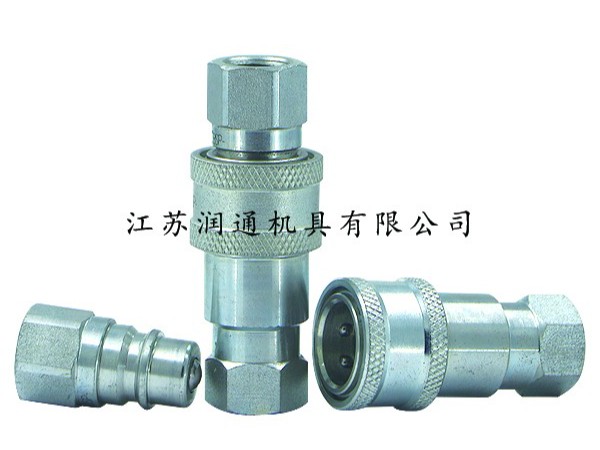

HS-S4钢球式液压快速接头-润通机具,海盛牌（HAISHENG）

首页 > 产品频道 > 液压快速接头

产品材料：母体：碳钢 /公头：碳钢 /产品描述：符合ISO5675标准

产品应用：HS-S4系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用

互换性：美国派克（PARKER）4000系列、意大利快事达（FASTER）NV/NS系列

...

产品描述：符合ISO5675标准

技术优势：

1、接头断开时，阀芯自动闭合，防止泄露。

2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。

3、阀采用坚硬的铬合金钢球，钢球被弹簧加载以使牢固的固定在阀座处。

4、阀提供钢球与内锥面之间的金属对金属密封。

5、关键部件经过感应淬火，耐用性高。

6、稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料精密制造。

产品应用：HS-S4系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其他所需的液压应用。

互换性：美国派克（PARKER）4000系列、意大利快事达（FASTER ） NV/NS系列

技术规范

HS-S4

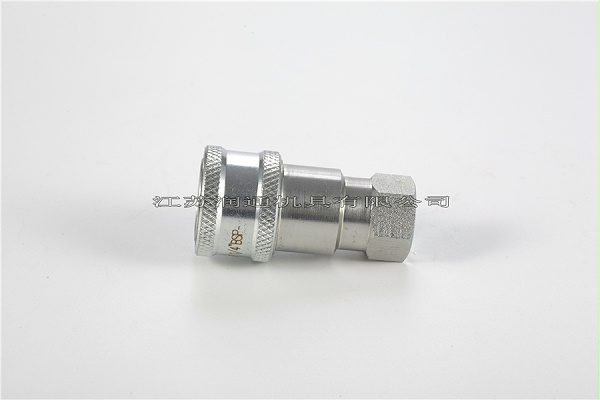

母插座

HS-S4

ISO	PART NO	LS	￠D	HEX1	A	T
6.3	HS-S4-02SF	53.5	27.6	19	12.5	G1/4 NPT1/4
10	HS-S4-03SF	63	34	24	13	G3/8 NPT3/8
12.5	HS-S4-04SF	66	38.5	27	16	G1/2 NPT1/2
20	HS-S4-06SF	82.5	48.2	34	19	G3/4 NPT3/4
20	HS-S4-06SF（E）	83.5	47.5	35	18	G3/4 NPT3/4
25	HS-S4-08SF	96.5	56.5	41	21	G1 NPT1
注：HS-S4-06SF与快事达（FASTER)互换，HS-S4-06SF(E)与派克（PARKER)互换

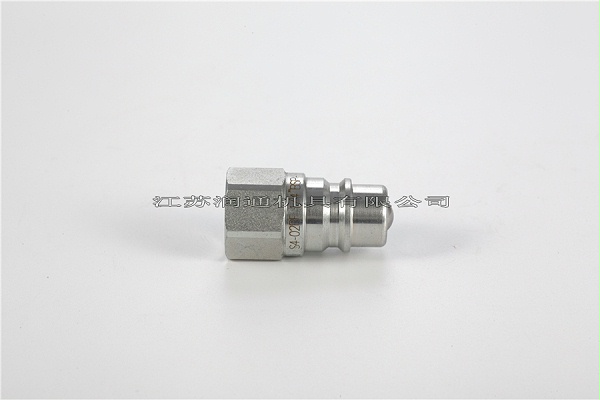

公插头

HS-S4

ISO	PART NO	LP	d	C	HEX2	A	T
6.3	HS-S4-02PF	36	14.2	18.5	19	12.5	G1/4 NPT1/4
10	HS-S4-03PF	40	19	22	24	13	G3/8 NPT3/8
12.5	HS-S4-04PF	43.5	20.5	27	27	16	G1/2 NPT1/2
20	HS-S4-06PF	53.5	28	32	34	19	G3/4 NPT3/4
20	HS-S4-06PF(E）	51	26.9	28.5	33.3	18	G3/4 NPT3/4
25	HS-S4-08PF	63	31.3	38	41	21	G1 NPT1
注：HS-S4-06PF与快事达（FASTER)互换，HS-S4-06PF(E)与派克（PARKER)互换

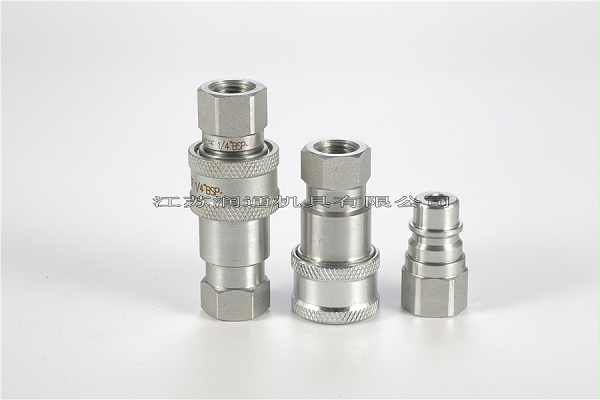

连接器装配

HS-S4

ISO	PART NO	L	￠D	HEX1	HEX2	T
6.3	HS-S4-02	72	27.6	19	19	G1/4 NPT1/4
10	HS-S4-03	83	34	24	24	G3/8 NPT3/8
12.5	HS-S4-04	88	38.5	27	27	G1/2 NPT1/2
20	HS-S4-06	108	48.2	34	34	G3/4 NPT3/4
20	HS-S4-06(E)	102	47.5	35	33.5	G3/4 NPT3/4
25	HS-S4-08	127	56.5	41	41	G1 NPT1
注：HS-S4-06与快事达（FASTER)互换，HS-S4-06(E)与派克（PARKER)互换

HS-S4钢球式液压快速接头(碳钢)(006) ISO5675
