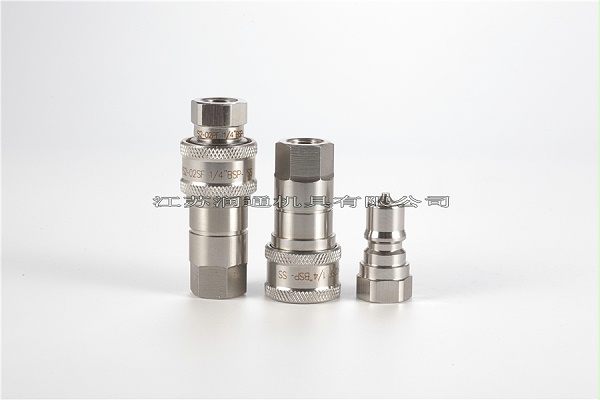

HS-S2-SS开闭式液压快速接头(不锈钢316)(004) ISO7241B

  • HS-S2-SS开闭式液压快速接头(不锈钢316)(004) ISO7241B

产品简介

产品材料：母体：不锈钢316 /公头：不锈钢316 /产品描述：符合ISO7241B标准

产品应用：流体输送管路因设备操作或维护而需要连接及断开，而且希望不出现流体损耗。HS-S2-SS系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用

 互换性：美国派克（PARKER）60系列、意大利快事达（FASTER）HNV系列、美国爱力克（AEROQUIP）FD45系列、美国汉森（HANSEN）HK系列

电话咨询：13901431334
  • 产品详情
    • ...

产品描述：符合ISO7241-B标准

技术优势：

1、接头断开时，阀芯自动闭合，防止泄露。

2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。

3、关键部件经过感应淬火，耐用性高。

4、稳固的球锁机构将相匹配的两半部分结合在一起，母插座和公插头采用实心的棒料精密制造。

产品应用：流体输送管路因设备操作或维护而需要连接及断开，而且希望不出现流体损耗。HS-S2-SS系列接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用。

互换性：美国派克（PARKER）60系列、意大利快事达（FASTER）HNV系列、美国爱力克（AEROQUIP）FD45系列、美国汉森（HANSEN）HK系列。


技术规范

规格（英寸） 1/8 1/4 3/8 1/2 3/4 1
额定压力（PSI) 2000 2000 2000 1500 1500 1000
额定流量（GPM) 1 3 6 12 28 50
温度范围（标准密封圈） -20℃至+180℃
标准密封圈材料 氟橡胶VITON



HS-S2-SS

母插座

HS-S2-SS





ISO PART NO LS ￠D
 HEX1 A T
5 HS-S2-SS-01SF 50 24 17 10 G1/8  NPT1/8
6.3 HS-S2-SS-02SF 58 27 19 13 G1/4  NPT1/4
10 HS-S2-SS-03SF 65 35 24 13 G3/8  NPT3/8
12.5 HS-S2-SS-04SF 73.4 42 30 17 G1/2  NPT1/2
20 HS-S2-SS-06SF 92 54 36 22 G3/4  NPT3/4
25 HS-S2-SS-08SF 103 65 41 23 G1  NPT1

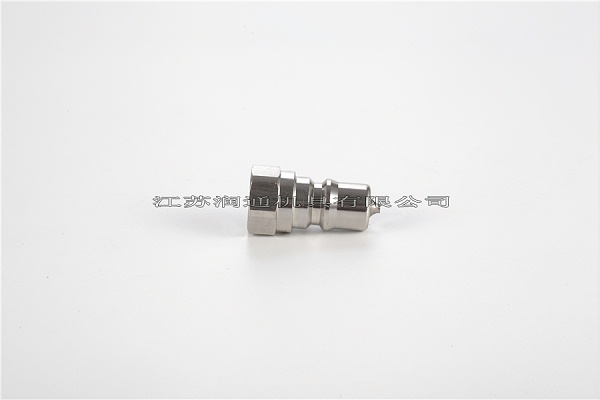

公插头

HS-S2-SS





ISO PART NO LP d C HEX2 A T
5 HS-S2-22-01PF 31 10.8 19 14 10 G1/8  NPT1/8
6.3 HS-S2-SS-02PF 36 14.2 22.8 19 13 G1/4  NPT1/4
10 HS-S2-SS-03PF 40 19 25 24 13 G3/8  NPT3/8
12 HS-S2-SS-04PF 45.5 23.5 28 27 17 G1/2  NPT1/2
20 HS-S2-SS-06PF 56 31.5 36 36 22 G3/4  NPT3/4
25 HS-S2-SS-08PF 63 37.8 35.5 41 23 G1  NPT1

连接器装配

HS-S2-SS




ISO PART NO L ￠D
 HEX1 HEX2 T
5 HS-S2-SS-01 62.5 24 17 14 G1/8  NPT1/8
6.3 HS-S2-SS-02 72.2 27 19 19 G1/4  NPT1/4
10 HS-S2-SS-03 80.5 35 24 24 G3/8  NPT3/8
12 HS-S2-SS-04 91.5 42 30 27 G1/2  NPT1/2
20 HS-S2-SS-06 112.5 54 36 36 G3/4  NPT3/4
25 HS-S2-SS-08 126.5 65 41 41 G1  NPT1
