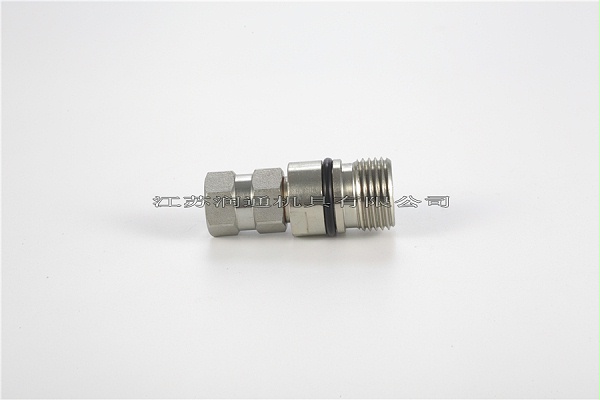

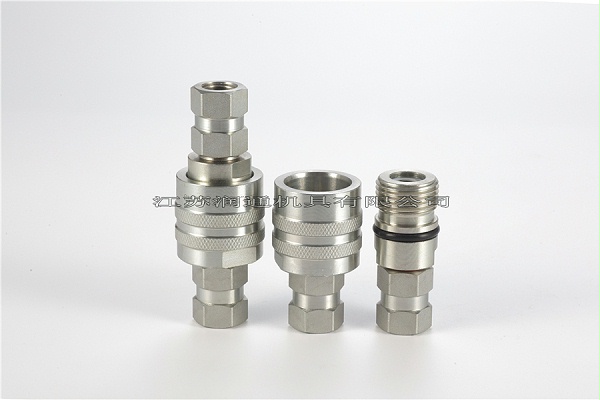

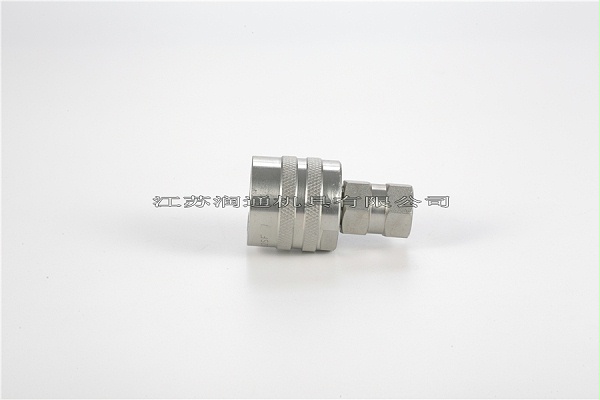

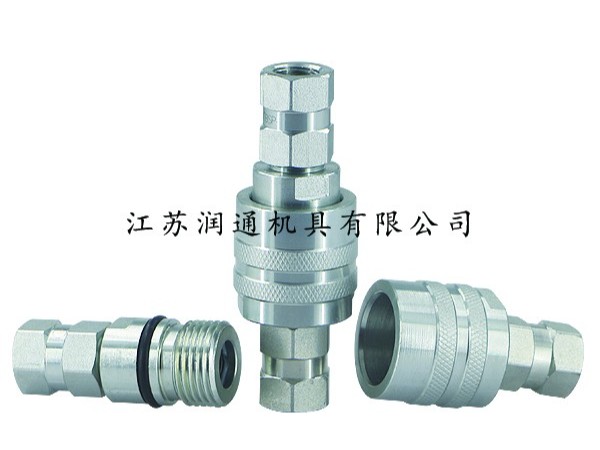

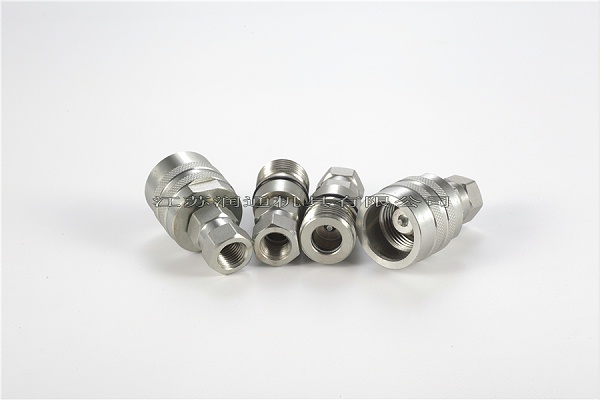

HS-CVV螺纹锁紧式液压快速接头(碳钢)(新)(013)
产品简介
产品材料：母体：碳钢 /公头：碳钢 /
产品描述：螺旋系列
产品应用：HS-CVV系列接头应用于移动式工程设备（挖掘机）、车辆、液压设备、钻机
互换性：意大利快事达（FASTER）CVV系列、意图奇VD系列
电话咨询：13901431334
- 产品详情 ...
描述：
HS-CVV螺纹锁紧式液压快速接头
应用：HS-CVV系列接头应用于移动式工程设备（挖掘机）、车辆、液压设备、钻机。

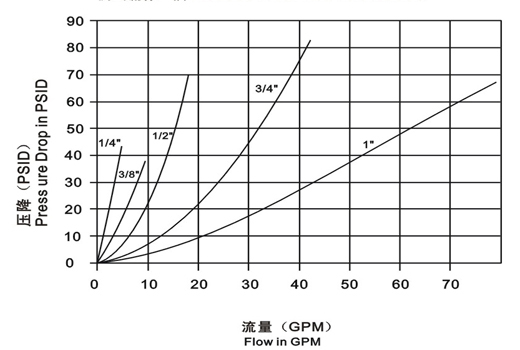

技术规范:
| 规格(英寸） | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 额定压力（PSI） | 5000 | 5000 | 5000 | 4500 | 4500 |
| 额定流量（GPM） | 3 | 6 | 12 | 28 | 50 |
| 温度范围（标准密封圈） | -20℃至+120℃ | ||||
| 标准密封圈材料 | 丁腈橡胶NBR | ||||
HS-CVV 特征:
1， 新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能。
2， 采用实心钢棒材料加工制造，所以耐用性好。
3， HS-CVV系列阴接头上采用螺纹套筒锁定结构，与母体插座的相应外螺纹配套使用。连接时公母两部分必须通过螺纹，采用手动方式结合在一起。
4，镀锌，提高防锈性能。
5， 螺纹阀挡圈提供阀止挡，保证阀能牢靠对中。
6， 并与下列产品互换：意大利快事达（FASTER）CVV系列、意图奇VD系列。
母插座
| PART NO. | LS | ￠D | HEX1 | HEX3 | A | T |
| HS-CVV-02SF | 58.6 | 34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
| HS-CVV-03SF | 60.8 | 34 | S22六角 | S30对边 | 13 | G3/8 NPT1/2 |
| HS-CVV-04SF | 67.7 | 42 | S27六角 | S36对边 | 18 | G1/2 NPT3/4 |
| HS-CVV-06SF | 73.5 | 48 | S36六角 | S41对边 | 18 | G3/4 NPT3/4 |
| HS-CVV-08SF | 94.5 | 56.5 | S41六角 | S51对边 | 23.5 | G1 NPT1 |
公插头
|
PART NO. |
LP | d | HEX2 | A | T |
| HS-CVV-02SF | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| HS-CVV-03PF | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| HS-CVV-04PF | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| HS-CVV-06PF | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| HS-CVV-08PF | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
连接器装配
| PART NO. | L |
￠D |
HEX1 | HEX2 | HEX3 | T |
| HS-CVV-02 | 92.6 | 34 | S19六角 | S19六角 | S30对边 | G1/4 NPT1/4 |
| HS-CVV-03 | 89.9 | 34 | S22六角 | S22六角 | S30对边 | G3/8 NPT3/8 |
| HS-CVV-04 | 103 | 42 | S27六角 | S27六角 | S36对边 | G1/2 NPT1/2 |
| HS-CVV-06 | 125 | 48 | S36六角 | S36六角 | S41对边 | G3/4 NPT3/4 |
| HS-CVV-08 | 155 | 56.5 | S41六角 | S41六角 | S50对边 | G1 NPT1 |
